In deze blog leg ik uit hoe je je garagedeur kunt openen door gebruik te maken van Pimatic in combinatie met een KAKU Asun 650 schakelaar.
Edit 9-Maart-2019
Ik heb nu een eigen oplossing gemaakt die een stuk goedkoper is als de Asun-650 die ik eerste gebruikte. Zie deze blog voor meer informatie.
In een vorige blog heb ik uitgelegd hoe je de Raspberry Pi kunt gebruiken om KlikAanKlikUit apparatuur aan te sturen via je Smartphone. Aangezien ik nu een garagedeur met een aparte externe afstandbediening heb om deze draadloos te openen/sluiten ben ik op onderzoek uitgegaan of ik dit ook via een KlikAanKlikUit oplossing kon realiseren.
Eerst heb ik gekeken wat de mogelijkheden waren met mijn bestaande garagedeur opener. Ik heb nu een Hormann Garagedeur Aandrijving. Als je de handleiding van de betreffende Promatic Garagedeur Aandrijving erbij pakt dan zul je zien dat je een externe pulsschakelaar kunt aansluiten.
Volgens de handleiding kunnen er één of meerdere schakelaars met sluitercontact (zoals drukknop- of sleutelschakelaars) parallel aangesloten worden (afbeelding 11).Nu was het nog even zoeken op de site van KlikAanKlikUit of ze ook een impulsschakelaar hebben. Als je de site checkt dan zul je de Asun 650 zonwering schakelaar vinden. Volgens de handleiding kun je deze ook als pulsschakelaar laten functioneren.
Na het uitzoekwerk hoefde ik alleen nog maar een Asun 650 aan te schaffen en deze aan te sluiten. Als je de Promatic Garagedeur Aandrijving opent dan zie je dat je de impulsschakelaar op de rood omcircelde connectors hieronder moet aansluiten. Als je alles hebt aangesloten dan ziet het er als volgt uit: Nu al de hardware was gedaan, moest de software nog geconfigureerd worden. Je kunt de Asus 650 gewoon als een drukschakelaar device toevoegen aan Pimatic met de volgende regels:{ "id": "rfswitch4", "name": "Garagedeur", "class": "HomeduinoRFButtonsDevice", "buttons": [ { "id": "garage-aan", "text": "Activeer", "protocols": [ { "name": "switch1", "options": { "unit": xxxx, "id": yyyy, "state": true } } ] } ] },

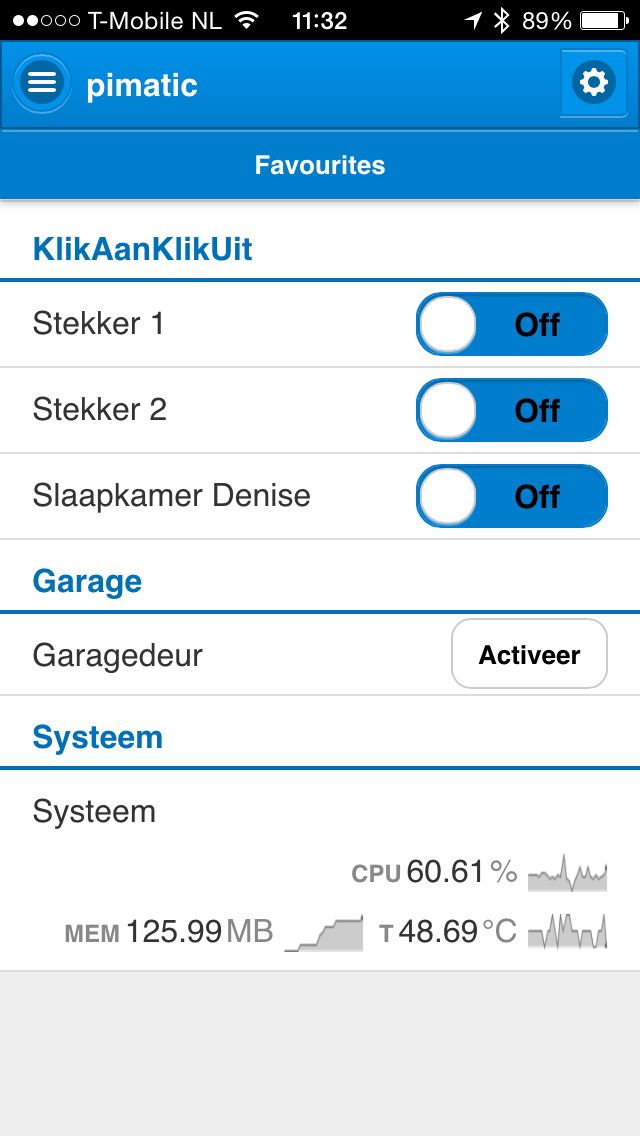

Vervolgens nog even je device netjes toevoegen aan je favorieten en Pimatic zal er dan als volgt uitzien op je smartphone:
Ik kan nu de garagedeur met de Smartphone op dezelfde manier openen/sluiten als met mijn oude externe afstandbediening. We hebben dus weer een stukje in huis geautomatiseerd. Ik ben nu al zo zoek wat ik hierna nog kan gaan aanpakken 😉 .
Begrijp ik het goed dat je ook het licht op de slaapkamer van Denise van afstand kunt bedienen om te vertellen dat ze moet gaan slapen?
Dat zit in de planning Wim. Het is echter meer voor haarzelf (zelf met haar smartphone licht uitzetten) zodat ze niet uit bed hoeft te komen om het licht uit te zetten 😉 .
Leuk stuk en goed gedaan. Ik heb zelf ook een hormann garagedeur en wil ook een dergelijke oplossing gaan implementeren. Maar de kaku oplossing lijkt mij out-of-the-box niet veilig genoeg. Het kaku signaal op 433 MHZ kent een zeer zwakke ‘beveiliging’. Iedereen is zo vrij gemakkelijk in staat om je garage te openen. Heb jij hier een andere oplossing voor bedacht?
Zelf denk ik aan het integreren van een rpi, zodat de hormann in principe over een netwerkaansluiting gaat beschikken.
In principe heb je gelijk dat Kaku niet beveiligd is. Echter kun je een “id” en “unit” instellen dus daarmee kun je een aardige unieke code maken. Een inbreker is wel even bezig om alle combinaties af te gaan. Dit gezegd hebbende ging het me vooral om “proof of concept” en zit ik te kijken om in de toekomst een en ander te vervangen door Z-Wave wat wel beveiligd is.
Henri, ik neem aan dat “Echter kun je een “id” en “unit” instellen ” in de software aanwezig is, beveiliging is voor mij een hot item.
Dit is onderdeel van je config.json configuatie. Hieronder een voorbeeld:
Goed artikel!
We bouwen momenteel een huis en denken aan een Hormann garagedeur met Promatic 3 motor. Deze wil ik gaan koppelen aan bijvoorbeeld de Fibaro HomeCenter 2, maar volgens de installateur is deze motor niet geschikt hiervoor en zouden we de (duurdere) Supramatic P3 moeten aanschaffen. Geen idee of dit klopt, maar welke versie van de Promatic heb jij?
Ik heb mijn handleiding opgezocht en interessant genoeg staat hier geen versie nummer van de Promatic bij. Ik heb ook nog gekeken bij de garagedeur zelf en ook hier is geen specifiek versie nummer vermeld voor de Promatic. Ik verwacht dan ook dat alle Promatic motoren een printplaat hebben waarop je een externe pulsschakelaar kunt aansluiten. Als je dus je met Fibaro HomeCenter een pulsschakelaar kunt aansturen zou het met een Promatic motor ook moeten kunnen en heb je geen (duurdere) Supramatic P3 nodig. Vraag anders bij de installateur even de (online) handleidingen op, dan kun je het eenvoudig controleren.
Ik ben net verhuisd naar een huis met een garagedeur aandrijving Comfort 220 van Marantec. Deze wil ik ook met pimatic besturen. Samen met m’n zwager heb ik gekeken naar het aansluitschema. Volgens ons zou een AMU-500 van kaku ook moeten werken. Henry, heb jij ook naar de AMU-500 gekeken? Zo ja, is er een reden waarom je deze niet gekozen hebt? Ik hoor het graag.
Denk dat ik het de komende week ga installeren. De bestaande afstandsbediening werken nl slecht :-(. Af en toe gaat de deur open. Nieuwe batterij helpt niet. En ook maar 1 afstandsbediening. Makkelijk als alle gezinsleden de deur via hun smartphone kunnen openen. Ik zal laten weten of het gelukt is. En als er interesse is kan ik ook meer details posten.
Ik heb niet gekeken naar de AMU-500. Toen ik de Asun-650 zag wist ik dat ik het daarmee voor elkaar kon krijgen. Meer details posten hoe jij het hebt opgelost is altijd goed en handig en wordt erg gewaardeerd. Ik heb deze blog nl. destijds opgezet om informatie te delen, zodat andere mensen er misschien ook wat aan hebben.
Hallo Henri,
Zou jij me kunnen helpen hoe ik de asun aan sluit? Ik weet namelijk niet waar op de printplaat dit moet gebeuren.
Ik ben even voor je op zoek gegaan op internet. Hier kun je handlediing vinden van de Comfort 220. Als ik op pagina 21 kijk dan zie ik hier XB10. Zoals ik kan beoordelen moet je de Asun 650 hier aansluiten zoals ik ook heb gedaan als pulsschakelaar (zie afbeelding 3 bij mij hierboven).
Ik ga puur op het schema af van de PDF handleiding. Ik denk dat ik je de verkeerde informatie heb gegeven. Je moet XB01 hebben als ik nu aandachting lees:

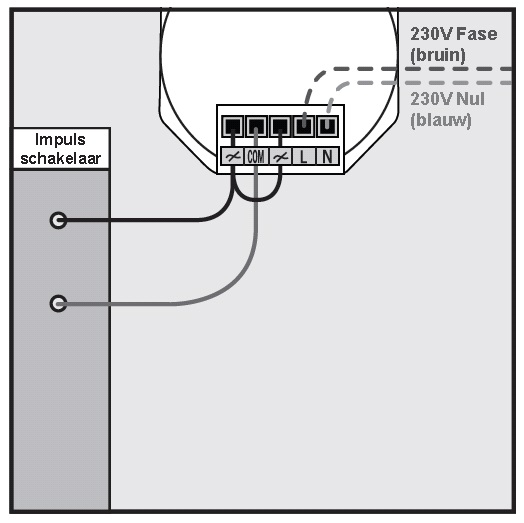

“Op de klemmen 1 en 2 (XB01) uitsluitend potentiaalvrije maakcontacten aansluiten”.
XB01 is dus een ‘overbruggings contact’. Sorry voor de verwarring.
Hallo Henri, super het is gelukt. Ook ik heb de amu500 gekozen en de schakeldraden op 1&2 van de xb01 aangesloten en het werkte!
Harstikke fijn dat het gelukt is Arjan en bedankt voor de terugkoppeling dat het via XB01 gaat voor de Comfort 220. Wellicht helpt dit andere lezers van deze blog ook.
Hoi Henri, bedankt voor de uitleg op deze pagina. Mede door deze informatie is het mij gisteren gelukt om mijn garagedeur via mijn smartphone te openen. Zoals al eerder aangegeven gaat het om een Comfort 220 van Marantec. En ik heb een AMU-500 van KAKU gebruikt. De aandrijving is wat simpeler. Ik had namelijk ook maar 2 aansluiting op de aandrijving ipv 3. Met de AMU-500 geef ik een puls naar de aandrijving. Deur gaat dan open. Nog een puls zorgt ervoor dat de deur stopt. Bij de volgende puls gaat de deur dicht. Op de AMU-500 kan je configureren hoe lang de puls duurt (aan/uit, 1sec, 10 sec, 1 minuut). Bij de eerste optie blijft de puls uitgezonden todat je een uit-commando stuurt. Ik heb hem nu op 1 seconde gezet. Deur blijft gewoon open gaan als de puls binnen is gekomen en de 1 seconde is verstreken. Maar je hoeft nu niet eerst een uit-commando te geven als je bijv. de deur wilt laten stoppen halverwege. Heb op de pimatic page ook een knop Activeer gezet zoals jij. Met deze ene knop kan is dus de deur open doen/laten stoppen en dicht doen. Nogmaals bedankt.
Fijn dat het werkt Theo en bedankt voor de feedback en informatie. Wellicht kan jouw informatie andere mensen ook helpen.
Hoi Theo, Een beetje late reactie wellicht. Maar ehm. Weet je nog hoe je het met de bedrading hebt gedaan. Ik heb ook zo’n confort 220 en het lijkt me een leuk plan om de poort via Domoticz te besturen … Groeten van Jan
Ik ben een complete leek op electra gebied, maar zou ook mijn Marantec Comfort 220 so willen kunnen bedienen met met smartphone. Is er een DYI-instructie, hoe ik dit moet doen zonder e.e.a. te slopen. Wat moet ik precies aanschaffen? Zou leuk zijn als iemand zich de moeite zou willen doen mij te informeren.
Hoi Henri,
Goed artikel!
Ik heb ook een Comfort 220 van Marantec. En ben in het bezit van een ASUN 650.
Ben alleen benieuwd waar Theo (van 22 juni) deze bedrading heeft aangesloten op de Marantec.
Ik ben beniewd.
Hallo Peter,
Sorry, ik zie je vraag nu pas. Is de bedrading al duidelijk? Ik kan anders van de week even kijken hoe ik het gedaan heb.
Beste Theo, ik zit met hetzelfde maar kom er noet uit qua bedrading. Wil de comfort 220 aansluiten op asun of Amu 500
Ik ben even voor je op zoek gegaan op internet. Hier kun je handlediing vinden van de Comfort 220. Als ik op pagina 21 kijk dan zie ik hier XB10. Zoals ik kan beoordelen moet je de Asun 650 hier aansluiten zoals ik ook heb gedaan als pulsschakelaar (zie afbeelding 3 bij mij hierboven).
Bedankt voor je snelle reactie. De x10 aansluiting is alleen een pin. Hoe krijg ik daar de twee uitgaande draden aan bevestigd?
Ik ga puur op het schema af van de PDF handleiding. Ik denk dat ik je de verkeerde informatie heb gegeven. Je moet XB01 hebben als ik nu aandachting lees:
“Op de klemmen 1 en 2 (XB01) uitsluitend potentiaalvrije maakcontacten aansluiten”.
XB01 is dus een een ‘overbruggings contact’. Sorry voor de verwarring.
Hallo Henri,
Ook ik ben groot fan van thuis gemak maar speel voornamelijk met domoticz icm KAKU en andere draadloze speeltjes.
Nu las ik je bericht over garage deuren en om dat met KAKU spullen te doen vind ik eerlijk gezegd gevaarlijk, je kan het signaal om de deur te openen namelijk eenvoudig opvangen met een RF ontvanger en gebruiken volgens mij. Wat is jou mening hierover?
Verder een super leuke site!
Grt Lucien
In principe heb je gelijk Lucien, maar zie ook mijn reactie van 23 mei 2015. KAKU is een niet beveiligd verbinding, maar je kunt je een “id” en “unit” instellen en dus daarmee kun je een aardige unieke code maken. Een inbreker is wel even bezig om alle combinaties af te gaan voor ‘trial & error’. Verder is het nadeel (in dit geval voordeel) van KAKU dat je niet zo’n grote reikwijdte heeft. Als er iemand in de buurt van je garage is (om de code op te vangen) die je niet vertrouwd dan kun je er dus voor kiezen om je garage niet te openen.
In principe is alles wat je met een afstandbediening kunt openen onveilig. Denk hierbij bijvoorbeeld ook aan je auto waar diverse hackkits voor bestaan. Als je echter met deze professionele dieven hebt te maken dan komen ze toch wel binnen.
Dit gezegd hebbende ging het me vooral om “proof of concept” en zit ik te kijken om in de toekomst een en ander te vervangen door Z-Wave wat wel beveiligd is. Voor Z-Wave bestaat een plugin in Pimatic. Nadeel van Z-Wave is dat de ontvangers/zenders minder makkelijk verkrijgbaar zijn en duurder.
Overigens ga ik zeer binnenkort (hou deze blog in de gaten) uitleggen hoe je een IP camera aan Pimatic hangt. Die ga ik bij mijn garage ophangen.
Henri , Dat zou ik ook graag hebben, het zou mooi zijn denk ik dat de camera gelijktijdig gaat opnemen bij het activeren van de garage deur en de beelden opgeslagen worden op een NAS. ik hoop dat je dat voor elkaar gaat krijgen!
Zie mijn andere blog item hoe ik een IP camera heb geintegreerd in Pimatic. In de IP camera heb ik ook een SD kaartje geplaatst die bij beweging video opneemt die je achteraf kunt bekijken.
Hallo Henri,
Bedankt voor dit artikel!
Mijn garagedeur is nu ook geautomatiseerd via een ASUN650 schakelaar ik kan hem nu bedienen op mijn smartphone via een Raspbery PI + RFXcom module met Domoticz erop geïnstalleerd.
Bedankt voor je reactie en fijn dat dit artikel je geholpen heeft.
Hallo,
Ik heb een Hormann Supramatic S (dit is één van de vroegere uitvoeringen). Deze heeft een single channel afstandsbediening op 27.455mhz. Dus slechts 1 knop voor op en en dicht. Nu is het geval dat de afstandbediening niet meer reageert, ik weet niet of de afstandbediening of de ontvanger kapot is. Wellicht is hefgeen wat jij hebt uitgevoerd een oplossing. Echter is het me nog niet duidelijk hoe ik dit het beste kant aanpakken s te bedienen. Heb je een tip waar ik kan beginnen.
Alvast bedankt!
Kijk in de handleiding of je Hormann Suprametic S een externe pulsschakelaar aansluiting heeft. Indien ja, dan kun je deze m.b.v. een Asun 650 remote aansturen.
Hoi Henri,
Ik heb in de apple app store gezocht naar de Pimatic app maar niet gevonden, die bestaat denk ik niet, heb je daar een oplossing voor?
Pimatic is software die je op je Raspberry Pi installeert. Zie ook mijn andere blog topic zoals genoemd hierboven, waarin ik uitleg hoe je die installeert. Pimatic heeft een web-interface en kun je dus vanaf je smartphone in je webbrowser (bijvoorbeeld Safari) openen.
OK, dan heb ik nu alle informatie die ik denk nodig te hebben en kan tot aankoop van de hardware overgaan, tot later.
Succes er verder mee Co. Onthoud wel dat ik geen persoonlijke helpdesk ben. Ik heb op mijn blog beschreven hoe ik een en ander heb opgelost. Je zult echt zelf moeten proberen om het aan de praat te krijgen. Enige kennis van Linux en computers in het algemeen is handig. Natuurlijk probeer ik te antwoorden wanneer ik kan, maar ik kan je niet garanderen dat ik atlijd meteen een antwoord kan geven.
Beste Henri, als ik op vorige blog klik krijg ik geen verbinding, is de koppeling niet meer actief?
Garagedeur openen met je Smartphone
In deze blog leg ik uit hoe je je garagedeur kunt openen door gebruik te maken van Pimatic in combinatie met een KAKU Asun 650 schakelaar.
In een vorige blog heb ik uitgelegd hoe je de Raspberry Pi kunt gebruiken om KlikAanKlikUit apparatuur aan te
Als het goed is zou het nu weer moeten werken Co. Ik heb achter de schermen de gehele site verbouwd en opgesplitsts in 4 aparte sites. Aan de buitenkant zou je daar niks van mogen merken, maar zoals je ziet ben ik nog bezig. Bedankt dat je meer hier op attent maakte. Werkt het nu wel?
Leuk artikel! Puntje van aandacht is wel dat je niet kan zien of je de deur opent of sluit. Als je per ongeluk een paar keer hebt lopen ‘klikken’, al dan niet bewust, is de vraag of je garagedeur nou open of dicht is.
Nu heb jij dat opgelost door een camera, dus dat helpt al. Maar ik zou daarnaast toch iets programmeren dat je garagedeur altijd sluit na x tijd. Alhoewel je dan nog steeds afhankelijk bent van het weten van de actuele stand. Misschien een magneetcontact?
Verder is er voor de Hörmann blijkbaar een Bisecur Gateway. Met App. Die is wel in staat om de ‘stand’ van de garagedeur te herkennen.
Bedankt voor je berichtje. Goed punt van aandacht. Ik hoop hier binnenkort aandacht aan te kunnen besteden. Altijd sluiten na x tijd kan natuurlijk tricky zijn. Misschien heb je bewust de garagedeur een hele tijd opstaan omdat je met iets bezig bent. Ik denk dat je beter een magneetcontact kunt gebruiken om je stand te weten. Deze kosten op eBay niet al te duur. Is weer een leuk nieuw blog artikel.
Ik heb de asun 650 exact aangesloten zoals je hebt omschreven. Via de Kika app heb ik deze toegevoegd en de installatie voltooid. Als ik nu een actie verzend zoals deur open of deur dicht hoor ik 1 klik bij open en 2 klikjes bij deur sluiten. De deur zelf beweegt niet maar ze communiceren dus wel, tot zekere hoogte.
Weet iemand waar dit aan kan liggen?
Ik mijn geval (schema van aansluiting) heb ik deze ingesteld als een puls-schakeling. Het hangt van je garage deur af wat deze verlangt (puls signaal of signaal voor omhoog / omlaag). Zie ook je handleiding van je Asun 650 en/of garage deur.
Ik heb hem aangesloten als een externe impulsschakelaar met de zelfde ingang op de motor als jij hebt gebruikt. Ik heb de promatic 3 en die geeft aan: externe impulsschakelaar, een of meerdere schakelaars met sluitercontacten(potentiaalvrij) kunnen parallel worden aangesloten.
In de app van kika voeg ik hem toe en connect hij gelijk, daarna zet ik de 650 in leermodus en moet in de app op open klikken, als het goed gaat knippert het lichtje snel, dit gebeurde.
In gebruik hoor je dus nu enkel een klikje bij de motor.
Heb je wellicht suggesties? Andere ingang op de plaat proberen of kabeltjes op de 650 wisselen? Ik heb nu jouw opstelling qua kabels gebruikt en conform het boekje van de asun, geen verschil helaas.
Heb je de 2 “golf” aansluitingen (1 en 3 vanaf links gezien) op je Asun 650 ook op elkaar aangesloten? Heb je verder “linkse golf” en “COM”(1 en 2 vanaf links gezien) aangesloten op je puls-klemmen van je garagedeur motor? Je zou eventueel even kunnen meten of er overbrugging is van 1 en 2 nadat je signaal stuurt met je RF Zender. Verder kun je de externe plus-klemmen van je garagedeur testen door er zelf een simpele schakelaar (b.v. deurbel-knop) op aan te sluiten of deze even kort te sluiten (= puls aanbieden).
Ik ga proberen checken wat je omschrijft. Even voor de zekerheid, zijn de pulsklemmen op de haragedeur de rode en zwarte ingang waar jij ook je kabel in hebt? Of is dat een andere aansluiting?
Zie rood omcirkelde gedeelte op mijn eerste foto Patrick. Daar heb ik het op aangesloten bij de print van de garagedeur motor.
Daar heb ik hem op aangesloten. Ook heb ik de kabeltjes op de asun aangesloten zoals je hierboven omschrijft.
Zou het nog iets anders kunnen zijn? Ik ga morgen maar even met Hormann bellen anders. Ik heb helaas geen losse bel liggen om dat te proberen.
Je kunt ook even kort kortsluiten (is overbruggen van contact) om dit te testen. Heb je verder met multimeter gemeten of je ‘puls’ (= overbrugging) krijgt als je met RF zender je signaal stuurt naar je Asun 650 op de 2 draden die naar je garagedeur gaan?
Ik heb inderdaad geen puls, of stroommeting als ik op open of dicht klik op die twee draadjes. Overigens komen de klikjes niet uit de garagedeur maar uit de asun 650 kwam ik achter
Zou het kunnen zijn dat de zekering van de asun 650 stuk is? Zou wel bijzonder zijn aangezien hij net nieuw is
Het is gelukt! Zekering was stuk! Werkt als een trein nu.
Bedankt!
Fijn dat het werkt nu Patrick en bedankt voor de terugkoppeling.
ik wil de rolluik bedienen met de asun 650 in combinatie met de schakelaar hoe sluit ik het aan
Je vraag valt eigenlijk buiten de scope van dit onderwerp. Het is afhankelijk van je type rolluiken hoe je deze moet aansturen. Kun je deze apart aansturen met “omhoog” en “omlaag” of werkt deze alleen op impuls? Heb je verder de handleiding van de Asun-650 al naast die van je rolluiken gelegd?
Beste Henri ,
Knap gedaan.
Voor mij is niet zo duidelijk hoe de klik/ aan klik uit met de raspberry pi communiceert, is dat via het WiFi netwerk?
Mijn garage staat buiten WiFi bereik, betekend dat ik een lokaal WiFi netwerk en raspberri pi systeem moet optuigen?
Bij voorbaat dank
De Raspberry Pi communiceert met je network (via Wifi of bedraad). Vanuit de Raspberry Pi stuur je RF signalen (433 MHz) naar je Asun-650 RF receiver die weer je garagedeur bedient. RF signalen heb best een redelijk bereik (10 tot 25 meter is gewoon normal en soms zelfs verder), maar dat is afhankelijk van externe factoren (zoals HR++ glazen, betonnen muren, etc.). Je kunt je bereik van je RF signalen eventueel vergroten door versterken of extra RF zenders/ontvangers op te zetten. Zie ook mijn andere blog topics hierover op mijn blog.
Met interesse je blog aan het lezen. Ik woon sindskort in een huis met een tuinhek voor de auto-oprit.
Dat hek heeft een simpele afstandsbediening; 4 knopjes, maar slechts 1 knopje werkt. 1 x drukken, hek gaat open. Nog een keer drukken, hek sluit. Drukken tijdens opening of sluiting stopt de beweging. Daarna wederom drukken zorgt er voor dat de open of sluitbeweging wordt voltooid.
Ik heb foto's gemaakt van de printplaten in de stuurkast. Maar ik kan geen duidelijke fabrikant ontdekken. Helaas is er ook geen handleiding beschikbaar. De vorige bewoner is overleden, dus ook van die kant geen info mogelijk. Er waren blijkbaar ooit 2 handzenders, maar bij de overdracht was er maar 1 te vinden… Dus ik wil graag een ander systeem om het hek te openen en sluiten, want als de huidige handzender stuk gaat, heb ik niks meer.
Daarom zat ik te denken aan KlikAanKlikUit. Heb hier al diverse zenders en ontvangers en alles loopt nu nog via de ICS2000 van KaKu. Dat moet via Domoticz gaan lopen, want de app van KaKu is erg beperkt en niet via de PC te bedienen.
Ik heb gebeld met KaKu, maar die kunnen me niet echt verder helpen. Zij raadden me aan om het te proberen met de AMU500, maar ik zie dat jij het hebt opgelost met de ASUN650.
Verder vraag ik me af of ik dat ding uberhaupt kan aansluiten op de huidige printplaat en zoja waar, want ik zie geen overeenkomst met jouw foto's. Ik heb dus foto's beschikbaar mocht je er een blik op willen werpen.
Daarnaast is er inmiddels ook de keus voor 433Mhz of 866Mhz, waarbij je met de laatste ook een terugkoppeling kunt zien van het aangestuurde object.
Voor de 433Mhz zou ik nodig hebben: Rfxcom RFXtrx433E USB 433.92 MHz Transceiver Voor de 866Mhz zou ik nodig hebben: Aeon Labs Z-Stick II (Z-wave) Ik vroeg me af of ze allebei tegelijk te gebruiken zijn; de eerste voor de reeds aanwezige KaKu-materialen en de Aeon Labs Z-stick voor de nieuwe 866 schakel en ontvangst-apparatuur
Maar eerst maar eens kijken of er uberhaupt iets mogelijk is met het tuinhek….
Als ik je verhaal zo hoor dan gebruikt je tuinhek ook een puls-schakeling. Het is dus zaak uit te zoeken waar op de print je deze puls eventueel ook kunt geven zodat je er een Asus650 op kunt aansluiten. Je zou eventueel met een multimeter aan de slag kunnen gaan en dan meten waar de puls verschijnt als je de afstandbediening indrukt.
Je kunt 433 MHz (KAKU) en 866 MHz (Z-Wave) gewoon allebei tegelijk gebruiken. Ik heb zelf Z-Wave (nog) niet, maar dit staat wel op de planning. Ik maak gebruik van een Arduino Nano met Superheterodyne RF Receiver en RF Transmitter (433 Mhz) om mijn KAKU devices te gebruiken. Dit kost maar een paar Euro in tegenstelling tot de Rfxcom RFXtrx433E die al gauw boven de Euro 100,= komt. Verder gebruik ik Pimatic i.p.v. Domoticz op de PC en Smartphone. Beiden bieden ondersteuning voor 433 MHz en 866 MHz middels plugins. Ik heb dus geen ervaring met Domoticz, maar hier is een actieve community voor (net als voor Pimatic).
Succes met het verder uitzoeken.
Dank voor je adviezen! Ik zal ze ook eens doornemen. Bij mij was vooral de aanwezigheid van een Synology NAS de doorslag voor Domoticz,
want dat werkt mooi samen. En idd de uitgebreide docu online via de communicty. Nu idd maar eens aan de slag met de printplaat. Heb even een totaalplaatje meegestuurd, misschien dat jij in 1 oogopslag een aansluitpunt kunt zien?
Nette printplaat. Misschien heb je geluk en werkt je huidige afstandbediening al op 433 MHz. Daar kun je bij Pimatic heel eenvoudig achterkomen door debug logging aan te zetten. Ik weet niet hoe dat bij Domoticz geregeld is. Verder moet je dan wellicht nog het protocol uitpluizen.
M.b.t. je printplaat lijkt je ontvanger links te zitten (printplaatje dat omhoog steekt). Je zou eens kunnen beginnen met meten op de contactpunten onderaan (waar je nu ook al draden hebt zitten) hoe deze eventueel reageren op het versturen van een signaal met je afstandbediening.
Thanx, ik ga er mee aan de slag! Als ik het gevonden heb, zal ik je even laten weten hoe en wat. Wellicht handig voor de knowledge-base!
Ik heb uw interessante Blog gelezen over KAKU ASUN 650 met Hormann garage deuren.Tot mijn verbazing heb ik mijn zonwering met rt somfymotor rechtstreeks kunnen koppelen met de ICS2000 zonder de ASUN 650 die daardoor overbodig werd.Zou dan de ASUN650 op de garage deur passen? volgens uw Blog wel.
Ik heb bij de deur een afstandsbediening 868,3 mhz Hormann HS (M) met een ontvanger die met een kabel met de Promatic +/- 20 jaar is verbonden. dat kan dus niet met de ICS2000, wel dus op de pulsaansluiting, waar ik ook al voor het gemk een beldrukker op heb aangesloten. Ik begrijp dat je daar ook de ASUN 650 als ik uw aansluitschema volg op aan kunt sluiten?
Als zender wil ik dus de ICS 2000 Octopus icm met mijn smartphone gaan gebruiken. Tot zover kan ik het goed volgen, maar wat moet ik met het uitgeschreven programmaatje voor pimatic? Dat stuk snap ik niet
Mijn Promatic aandrijving kan zowel draadloos (via afstandbediening) als met een contact-sensor geactiveerd worden. Ik gebruik de Asun 650 nu op het contact-sensor.
In jouw geval hoef je dus alleen maar de Asun-650 op betreffende contact-sensor van de Promatic aandrijving ana te sluiten en kun je ICS 2000 gebruiken om deze te activeren.
Ik gebruik zelf niet ICS 2000 als mijn Domatica systeem maar Pimatic op een Raspberry Pi (zie andere blog topics). Vandaar dat ik nog wat hierover vertel in mijn blog.
Ik heb gisteren de blog uitgevoerd van : garagedeur-openen-met-je-smartphone.
En het werkt perfect!. Wilde jullie nog hierover over complementeren.
Dank je wel Joris. Fijn dat mijn blog je heeft geholpen. Veel plezier en succes verder.
Complimenten Henri, zojuist aangesloten middels de asun 650 werkt prima! Let op momenteel is er een tweede versie van de handleiding waar het pulsschakeling schema niet in staat. Tip wanneer je de stuurdraden beide op een aansluiting zet (eerste aansluiting van links naar rechts) gebruik hiervoor dunne draad anders krijg je deze niet samen op een aansluiting aangesloten.
Bedankt voor de goede uitleg! Ben zelf ook van plan om meer te automatiseren in mijn woning. Met een app is dat fantastisch te doen!
Hallo Henri, mooi artikel! Misschien dat je me tip kunt geven want ik loop zelf vast …
Ik heb zelf een Supramatic E aansturing op de garagedeur, hier is al een normale puls-schakelaar op aangesloten waarmee ik de deur open en dicht kan doen (omhoog – stop – omlaag – stop – omhoog – enz.) Ik heb nu een ASUN-650 parallel aangesloten met de kabel van de pulsschakelaar (op klemmen 20 en 21 van de Supramatic). Met de pulsschakelaar kan ik zoals altijd nog steeds de deur omhoog en omlaag doen, maar de ASUN-650 ‘praat niet” metde Supramatic – ik hoor wel klikjes vanuit de ASUN-650 komen, maar verder gebeurt en niets aan de Supramatic kant.
Zou het kunnen dat de puls niet goed of niet lang genoeg overkomt. Bij de handmatige pulsschakeling merk ik wel dat ik hem heel even ingedrukt moet houden. Misschien dat ik mijn situatie ipv de ASUN-650 beter had kunnen kiezen voor de AMU-500 waar de puls-tijd ingesteld kan worden op 1 of 5 seconden. Misschien ook dat de ASUN-650 wel werkt maar dan niet parallel op de klemmen van de pulsschakelaar gezet moet worden, maar op andere klem, of zelfs rechtstreeks op de motor?
Helaas weet ik niet het antwoord op je vraag daar ik geen ervaring heb met de Suprametic. Als ik je verhaal zo lees heeft deze inderdaad een langere puls nodig. Je zou een AMU-500 kunnen proberen en indien dat niet werkt deze terugsturen. Als je deze voorzichtig uitpakt en inpakt doen ze daar niet moeilijk over.
Misschien dat een lezer van deze blog het definitieve antwoord weet. Succes verder Pieter.
Ik heb ondertussen geprobeerd met de AMU-500 en een pulstijd van 1 seconde en dit werkte direct en zonder problemen.
Harstikke goed Pieter en bedankt voor de terugkoppeling. Wellicht helpt dit andere lezers van deze blog ook.
Hallo ik weet niet of de vraag al gesteld is maar is dit ook met de klik aan klik uit app te besturen?
De Asun 650 is uit de KAKU serie, dus ja dit moet met de KAKU App te besturen zijn.
bedankt
Hallo Henri
Ga jij deze opener ook omzetten naar Domoticz en ga jij daar ook nog een blog overschrijven ik ben razend benieuwd.
Ben zelf al meer dan een jaar bezig om het voor elkaar te krijgen mijn pimatic wil niet installeren op de Raspberry PI maar de domoticz werkt in 1 keer maar nu zit ik te wachten op de garageuropener hoe ik die moet klaar maken.
Ben nieuw hier en heb er nog weinig kaas van gegeten
Sterker nog, dit werkt al met Domoticz. Ik heb de RFXCom met Domoticz en die ondersteunt de gehele reeks van KAKU. Hier heb ik al beschreven hoe je KAKU devices toevoegt aan Domoticz.
Je stelt in Domoticz een unieke AC code in, zet de Asun-650 in leer-mode en stuur tenslotte vanuit Domoticz de code. Meer hoef je niet te doen.
Hallo Henri
Heel erg bedankt voor jou Hulp maar ik zit met een probleem heb het aangesloten zoals jij het uitgelegd hebt maar het werkt niet.
De asun-650 hebt ik aangemeld bij Domoticz met de leer mode en dat is ook gelukt hebt hem op on off staan en als ik hem activeer dan klikt de asun wel dat hoor ik wel maar de garagedeur gaat niet open en ook niet dicht.
Wat doe ik Fout??
Het is een HORMANN Promatic garagedeur dus daar kan het ook niet aan liggen.
De Asun-650 lijkt dus goed te reageren. Dan heb je denk ik het toch niet goed aangesloten bij je Asun 650 en/of op je garagedeur schakeling.
Zoals aangegeven moet je dit aansluiten op het sluitercontact.van je garagedeur. Je zou deze apart kunnen checken met een deurbel-achtige schakeling (dus even onderbreken en kijken of de motor reageert).
Verder moet je het aansluiten bij de Asun-650 zoals figuur 3. Vergeet dus niet de ‘golf’ contacten met elkaar te verbinden. Als je inzoomt op foto 2 zie je wat ik bedoel. Succes Henk.
Hoi Henri
Heel erg bedankt voor jou reactie.
Het werkt ik ben op het verkeerde been gezet door de aansluiting op de Promatic.
De aansluiting op de Promatic zit bij jou links en ik moet hem rechts aansluiten de rode en zwarte zit bij mij ook net omgedraaid.
Nu ga ik verder met de Nefit easy kijken of dat ook lukt.
Ik begin het steeds leuker te vinden om met Domoticz aan de slag te gaan
Fijn dat het werkt Henk. Domoticz is inderdaad erg goed en leuk. Pas op hoor, het is verslavend ;-).
Hallo Henri weet jij toevallig ook of ik meerdere garagedeuropener op de asun-650 kan aansluiten heb namelijk 2 garages naast elkaar met 2 de zelfde motoren kan ik gewoon 2draden er bij insteken bij de asun en dan een nieuwe code aanmaken voor de tweede garagedeur.
Ik neem aan dat je ze onafhankelijk van elkaar wilt kunnen bedienen. In dat geval zit er niets anders op dan nog een Asus-650 aan te schaffen. Je kunt eventueel wel parallel aansluiten, maar dan gaan ze beiden open/dicht. Dat wil je vaak niet.
Nee dat wil ik niet dus toch een 2de asun-650 nu heb ik nog een vraag hoe kom jij aan dat icontje voor die garagedeur die wil ik ook graag hebben.
Zie attached. Overigens kun je veel icons voor Domoticz vinden op de volgende link.
Hallo,
Ik heb een kika ics 2000 en een novoferm garagedeur met een Novoport 1V garagedeuropener. Kan ik hier ook een asun 650 op aansluiten?
Ik neem aan dat je KAKU ICS 2000 bedoeld. Hierop kun je een Asun 650 aansluiten. Je zult echter moeten uitzoeken of een Novoport 1V garagedeur opener ook een extern pulse-contact ondersteunt. Dit kun je in je handleiding van je garagedeur opener vinden. De meeste garagedeur-openers ondersteunen dit wel.
Als ik op internet zoek naar de handleiding van je type lijkt dat deze te zijn. Op pagina 15 zie je dat je op (3) een externe pulse-schakelaar kunt aansluiten.
Sorry . Ja ,KAKU ICS 2000 bedoelde ik. Zou je mij kunnen omschrijven hoe ik welke kabeltjes waar moet aansluiten om het werkend te krijgen?
Zie je handleiding van je garagedeur opener. Op de plek waar je de externe pulse-schakelaar moet aansluiten, sluit je dan de Asun-650 aan die je als Pulseschakelaar laat fungeren.Kwestie van beide handleidingen volgen.
Het werkt. Zou ik de voeding voor de asun 650 van de Novoport 1V kunnen gebruiken?
Zolang deze 220V is voorzie ik geen probleem.
Ik bedoel die in de Novoport zit om evt.een lamp aan te sluiten. Kan ik meteen alles in de kast plaatsen.
Zoals aangeven heb/ken ik de Novoport verder niet. In dat geval zeg ik atlijd: meten is weten. Meet dus even met een multimeter hoeveel Volt deze aangeeft hierbij. Afhankelijk hiervan kun je dan bepalen of je deze ook voor de Asun-650 kunt gebruiken.
Ik heb geen multimeter. Ben werkzaam als kok maar weet wel hoe e.e.a werkt. Als ik de electrische schroevendraaier er in steek licht bij beide contacten het lampje op.
Maar bij hoeveel Volt licht de schroevendraaier op? Probeer anders een simpele multimeter bij een kennis te lenen. Overigens kost een multimeter niet veel (voor rond Euro 15,= heb je al best een goede) en is nooit verkeerd om te hebben.
Zie foto.
zoals gezegd ken ik de Novoport niet en daarom is het altijd het beste om te meten zodat je het zeker weet. Ik kan dit zo niet op een foto beoordelen. Succes Henk.
Ben ook aan experimenteren en heb de ASUN-650 op een Novamatic 403 aangesloten. Het werkt wel, maar het lukt me niet te onderbreken. Nu las ik dat de COM 2 minuten aan blijft. Misschien dat ik met een AMU-500 beter af ben die na 1 seconde terugkeert in de ruststand. Tips?
Waarom gebruik je niet de oplossing Wilco zoals ik in mijn andere blog voorstel? Je kunt dan zelf configureren hoe lang je de puls wilt laten duren. Verder is die oplossing ook veel goedkoper. Voor ongeveer Euro 5,= ben je dan klaar aan materiaalkosten.
Ik ben gewend te werken met Kika, ICS2000 en Google Assistent. Kan niet helemaal overzien of jou oplossing hetzelfde gemak biedt. En wat de kosten betreft is het verschil klein en de Kika eenvoudig te bestellen en op voorraad.

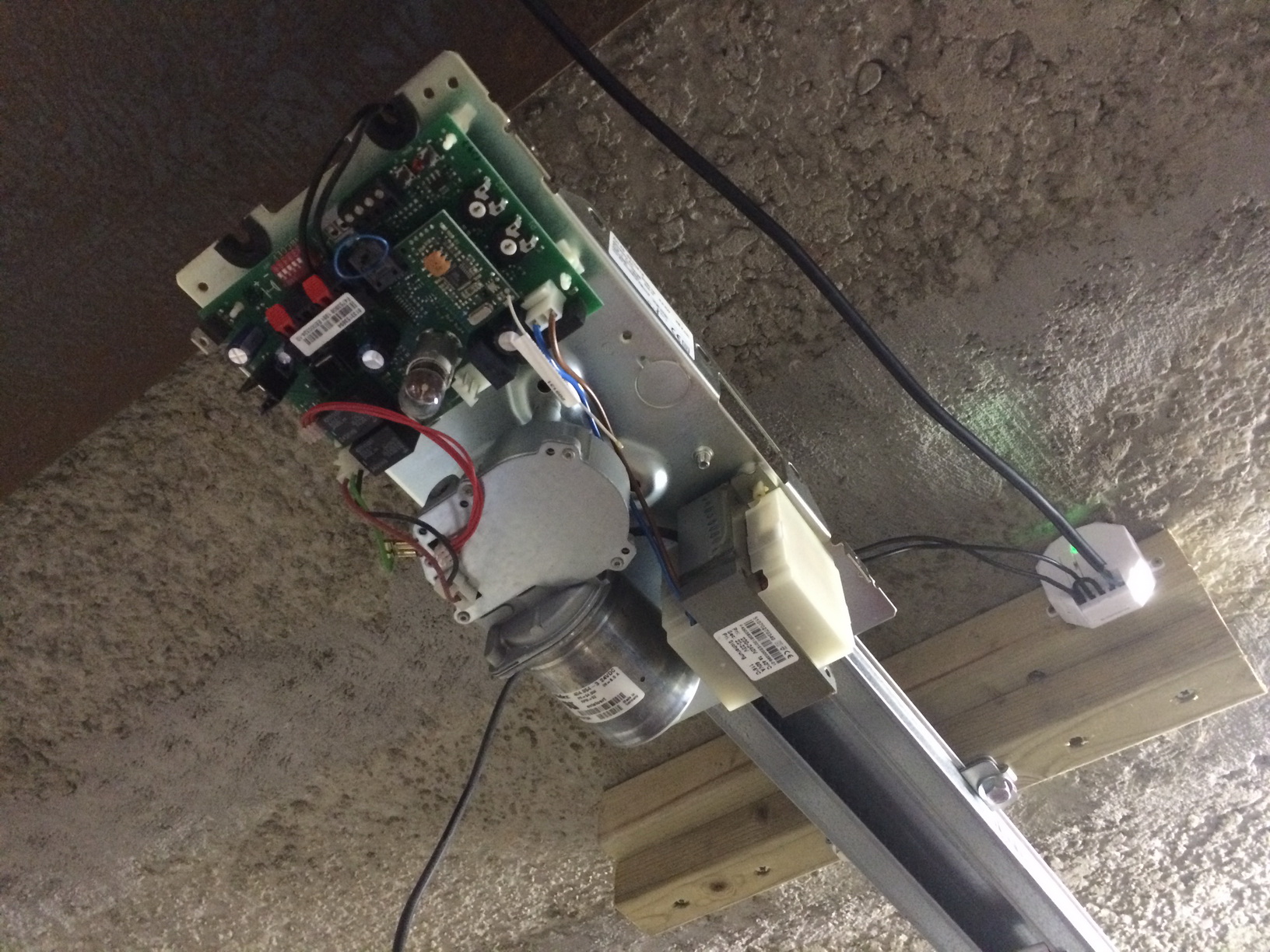

Een Asun650 kost ongeveer Euro 40,=. Dat is een stuk meer als Euro 5,=. Zover ik weet kun je Asun650 ook zo aansluiten dat deze alleen een pulse stuurt en dus niet 2 minuten lang ‘aan’ staat. Zo heb ik dat in het verleden gedaan (zie ook mijn 3e plaatje hoe je dit dan aansluit).
ASUN 650 kost € 22,36 (Praxis). Maar dat terzijde. Ik heb hem aangesloten zoals op het schema. Het werkt, maar kan niet snel onderbreken door weer een puls opdracht te geven. Reageert daar niet op. Ik ga eens kijken of het met de AMU-500 wel beter gaat.
Ik zeg het verkeerd. De ASUN reageert wel op een nieuwe puls, maar niet op de parallel aangesloten handschakelaar. Na 2 minuten hoor ik een zacht klikje en dan kan ik wel weer de handschakelaar gebruiken.
Hallo, Ik ben net in een woning getrokken waar een oudere garagedeuropener hangt, een Bosch GTF 27 L 40 L Comfortlift. Ik wil graag de garagedeur gaan bedienen met een ASUN-650 en bijhorende zender. Opzoekwerk geeft echter weinig info. Is er iemand die hier ervaring mee heeft of weet hoe het moet aangesloten worden? Alvast bedankt!
Ik heb hiermee geen ervaring Daan. Als ik dit datasheet bekijk (pagina 9) dan lijkt het dat je op 3-4 je schakelaar (b.v. ASUN-650) kunt bevestigen, maar dat kan ik niet met 100% zekerheid zeggen. Probeer het eerst eens met een simpele drukknop voordat je een Asun-650 aanschaft.
Bedankt voor je snelle antwoord Henri. Op dit ogenblik is er reeds een drukknop aangesloten voor handbediening van in de garage. Volg ik dan hetzelfde aansluitschema voor de ASUN-650 als voorbeeld op uw website? Ik heb reeds ASUN-650 in gebruik voor rolluiken en zonnescherm, en straks andere KAKU ontvangers voor tuinverlichting, alles via afstandsbediening om te starten
Je Asun-650 wordt dan de vervanging van je drukknop. Ik heb in mij domotica systeem thuis nog een Aqara Switch die ik gebruik (in combinatie met Zigbee2MQTT) zodat ik ook de garage met handbediening kan gebruiken. Als je op de knop drukt dan stuurt deze signaal om garage te openen (zoals je met smartphone ook doet).
OK, dan moet ik dat eens testen. Ik twijfelde eigenlijk omdat de ASUN-650 volgens het schema ook op 230V wordt aangesloten, en de drukknop dit niet heeft, enkel twee draden naar de Bosch. Ik vreesde dus voor een foute stroomtoevoer. Waar u de Aqara switch gebruikt heb ik een KAKU draadloze wandschakelaar voorzien.
PAS OP: Je moet de Asun-650 wel als puls-schakelaar gebruiken (dus korte overbrugging van contacten). Met de versie van de Asun-650 van destijds stond dat in de handleiding (zie plaatje 3 van mijn blog artikel). Ik zie dat nu niet meer staan in de handleiding. Waarschijnlijk is een simpelere en goedkopere oplossing nu Tasmota te gebruiken op een Shelly of ESP8266 MPU in plaats van een Asun-650.
Ik heb de contacten ASUN-650 aangesloten zoals op uw voorbeeld plaatje 3, en op de Bosch in klemmen 3-4 gestoken. Alles lijkt mij perfect te werken. De poort doet wat die moet doen als ik ze aanstuur met een KAKU afstandsbediening voor in de auto (AKCT-510). Volgende stappen voor bediening via KAKU wandschakelaar en tablet zullen ok wel lukken. Bedankt voor de feedback!
