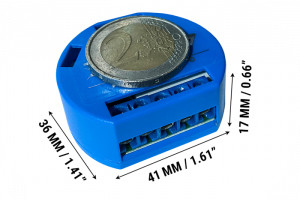

Met Shelly kun je bestaande schakelaars slim maken. Je bestaande schakelaars blijven dus op de normale manier werken, maar je kunt ze ook via WiFi bedienen. De shelly zelf is zo klein dat je deze gemakkelijk achter een bestaande schakelaar kunt plaatsen of in je lasdoos kunt plaatsen.
Met behulp van Shelly hoef je dus geen ‘slimme’ lampen te gebruiken en kun je je schakelaars op dezelfde manier blijven gebruiken. Dit is natuurlijk erg goed voor de WAF (Wife Acceptance Factor) wat toch wel een belangrijke rol speelt als je Domotica gaat gebruiken in huis.
Werking Shelly

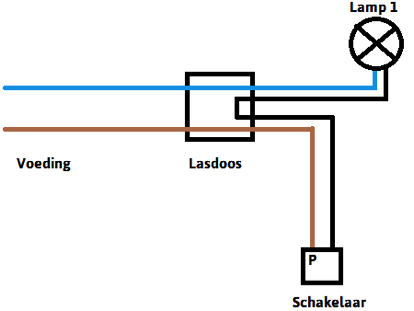

In de normale situatie bedien je een lamp als volgt met een schakelaar.

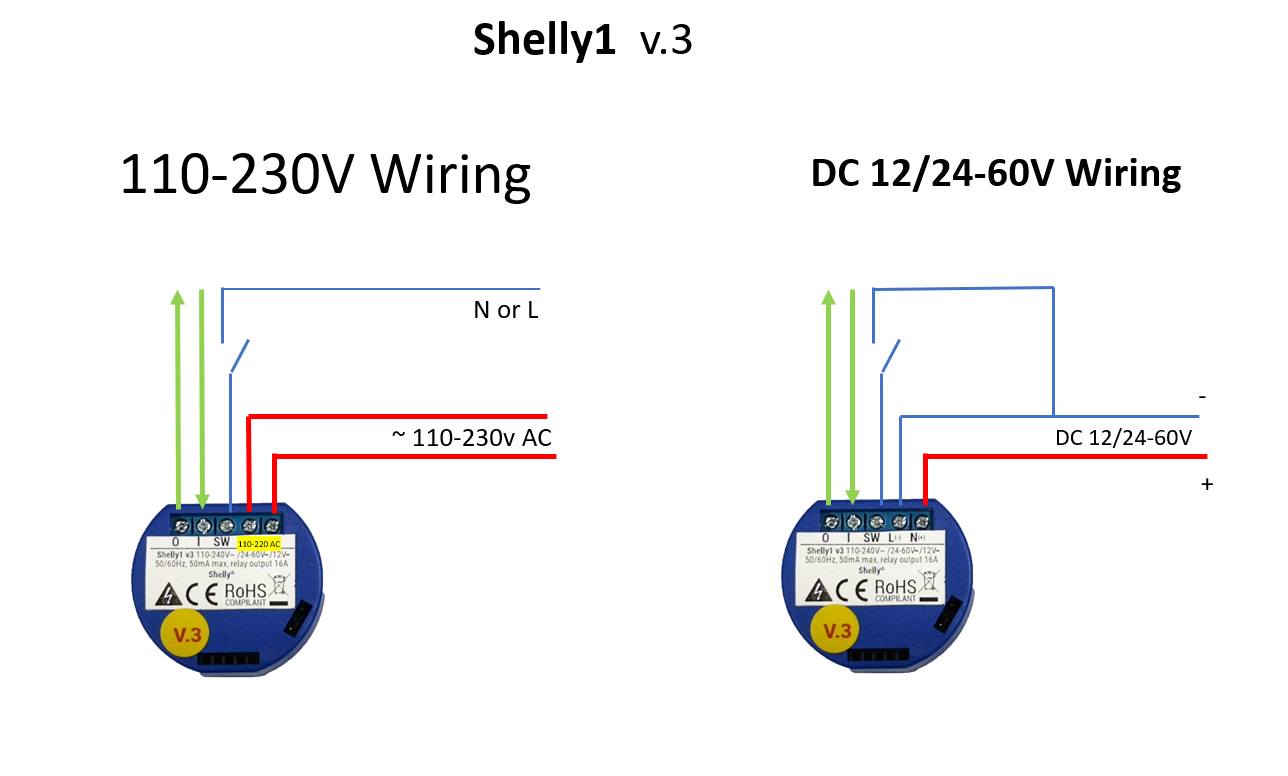

Het principe van Shelly is dat je de lamp zowel op de normale manier (met de bestaande schakelaar) als via WiFi kunt bedienen.
De firmware weet daarbij de toestand van de schakelaar m.b.t. WiFi commando’s en zal dus altijd op de verwachte manier reageren. Het enige probleem waar je tegen aan kunt lopen is dat je bij de installatie bij je schakelaar geen ‘Nuldraad’ (N = blauw) hebt lopen, maar alleen maar ‘Fasedraad’ (L = bruin) en ‘Schakeldraad’ (zwart). In dat geval zul je dus nog even de blauwe draad van je lamp moet doortrekken naar je schakelaar of je Shelly inbouwen in je lasdoos. Het laatste is het gemakkelijkste en heb ik gedaan. Als je een stopcontact naast je schakelaar hebt, dan kun je de ‘Nuldraad’ ook van daar pakken. Het inbouwen van de Shelly’s heb ik bij mij thuis samen met een vriend gedaan die elektriciën is.

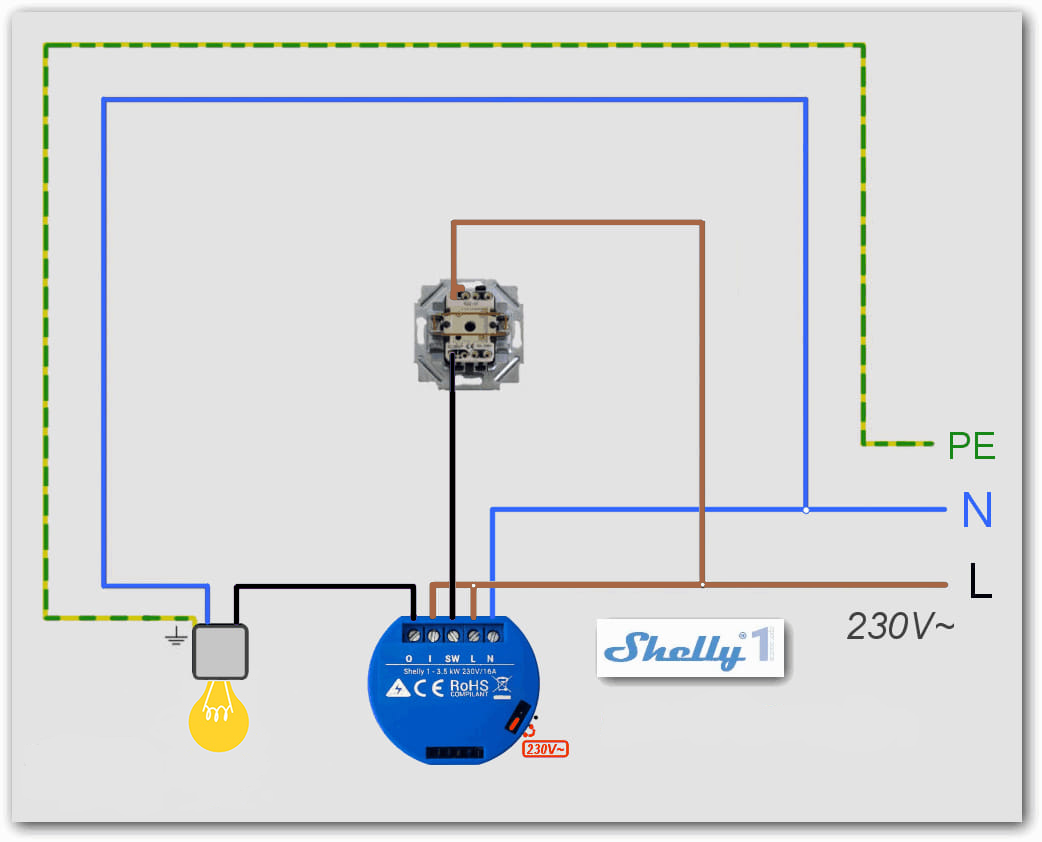

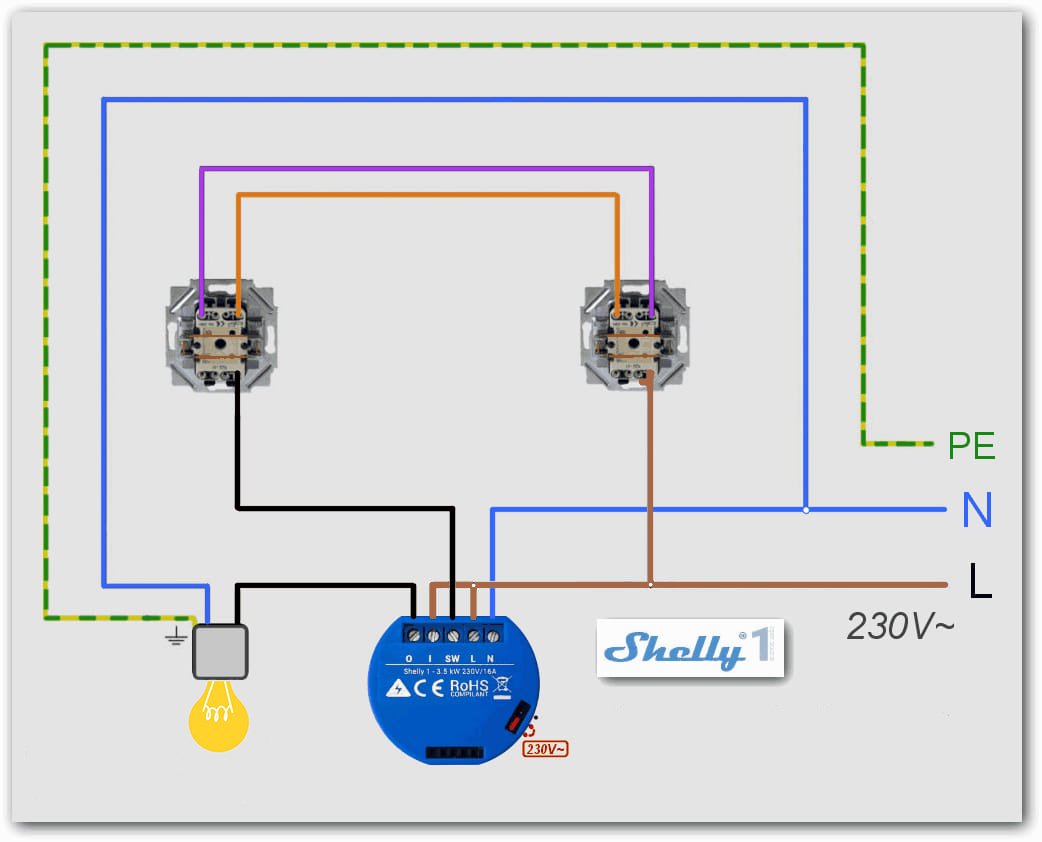

Je kunt Shelly in een eenvoudige schakeling of een wisselschakeling (ook wel hotelschakeling genoemd) aansluiten. Gebruik hiervoor de volgende schema’s:
Tasmato Firmware
Het mooie is dat je de Shelly ook van de alternatieve Tasmato firmware kunt voorzien. Hier wordt beschreven hoe je dat precies doet. Ik heb erg goede ervaringen met het flashen van mijn Sonoff S20 devices met Tasmato en dit was dan ook de eerste actie die ik uitvoerde nadat ik de Shelly devices binnenkreeg.
Het verdere voordeel van de Tasmato firmware is dat je de Shelly devices naadloos kunt inpassen in Domoticz (zie mijn blog over Sonoff S20 hoe je dit doet). Verder werkt het erg betrouwbaar met MQTT.
WAF
Je gebruikt Shelly dus het beste voor je bestaande lampen en niet voor je ‘slimme lampen’. Voor ‘slimme lampen’ zoals de Philips HUE kun je het beste je bestaande schakelaars weghalen door deze van een blindplaat te voorzien en er altijd spanning op te laten staan (bruine en zwarte draad bij je schakelaar verbinden). Voor de WAF kun je dan het beste een Philips HUE Draadloze dimmer aansluiten. Op deze manier kun je nog steeds op de ‘normale’ manier lampen aan/uitschakelen. Dit in combinatie met Shelly werkt fantastisch hier in huize Matthijssen. Je hebt nu het beste van beide werelden. Alles blijft op de normale manier van vroeger werken, maar kan ook slim bediend worden.
Dit artikel heeft mij heel goed geholpen met het testen van een shelly in een testopstelling. Vooral de plaatjes zijn heel duidelijk. Thx hiervoor.
Nu moet ik de shelly proberen in te bouwen en als ik het goed begrijp ontkom ik er niet aan om een extra kabel te trekken voor een Nuldraad om hem achter de schakelaar in te bouwen of een Fasedraad achter de lamp om hem achter de lamp in te bouwen. Weet jij of mijn conclusie klopt of zijn er nog andere opties?
Je hebt de nul-draad nodig en deze zul je vaak niet achter de schakelaar vinden. Je kunt dan of een extra draad trekken of (zoals ik heb gedaan) de shelly achter in de lasdoos bij de lamp. Hier heb je nl. altijd wel de nul-draad.
Leuke uitleg van je over de shelly1 icm domoticz. Ik ben precies hetzelfde van plan want momenteel heb ik in de schuur Kaku in mijn wanddoos maar het bereik is slecht. Nou heb ik wifi in mijn schuur dus ik zou graag de Kaku willen vervangen voor een WiFi apparaat zodat ik deze vanuit mijn domoticz (synology) kan bedienen.
En zo kwam ik op Shelly uit en op jouw website maar ik heb echt nul verstand van stroom en of solderen of iets. Nou lees ik dat je het beste de Shelly kan voorzien van tasmato firmware maar dat gaat mij niet lukken. Is er een mogelijkheid dat jij de Shelly voor mij voorziet van die firmware zodat ik hem alleen nog moet laten aansluiten door een electrician? Uiteraard snap ik dat je dat niet gratis doet. Ik hoor het wel of misschien heb je een beter alternatief voor mij.
Voor het flashen van je Shelly met Tasmato hoef je echt niet te solderen.
Om de Shelly in Domoticz te integreren is het Tasmato niet vereist hoor. Met de firmware die standaard op een Shelly staat kun je deze ook integreren in Domoticz. Gebruik hiervoor de volgende plugin. Ik denk dat dit handiger voor je is.
Als je echter per se Tasmato erop wilt dan wil ik dat ook wel gratis voor je flashen.
Duidelijke tekening, maar klopt het dat als je gewone schakelaars gebruikt je de kans hebt dat je 2x moet schakelen als je de lamp “digitaal hebt uit of aangezet” om hem weer met de schakelaar aan of uit te zetten?
Nee dat klopt niet. Dat is juist het geniale aan Shelly. Deze onthoud zelf de state en reageert zoals je verwacht. Als je dus b.v. handmatig de lamp aanzet en digitaal uitzet, dan zal deze weer aangaan als je handmatig de knop weer verzet. De handmatige knop ‘switcht’ dus automatisch mee als functie als je digitaal iets doet.
Dan zal ik het nog eens nakijken. In mijn testopstelling zette ik met de schakelaar de lamp aan en met de app uit. Als ik de lamp weer met de schakelaar aan wilde zetten moest ik eerst mijn schakelaar uitzetten en daarna weer aan?
Dan heb je Inderdaad iets niet goed aangesloten.
Ik zie nu dat je moet kiezen voor edge switch. Nu werkt het.
En dimmen kan dan alleen via de app, neem ik aan? (Uitgaande van een Shelly dimmer)
Neen, het best kan je met drukknoppen werken en dan kun je daar mee aan & uit schakelen door korte puls en dimmen door langer op de knop te drukken.
Shelly in Edge mode en via de schakelaar uitgezet. Shelly is connected via MQTT naar de broker. Kan ik dan nog steeds via de APP of via Domoticz de lamp aanzetten?
Shelly is mooi spul! heb er vier nu draaiend en heb er weer vier bij besteld 😀 Voor het geld kan je het niet laten! Flashen was even een dingetje omdat mijn laptop de firmware verknalde. Het koste me een avond om uit te zoeken waar dit nu aan lag. Toen maar een andere PC gepakt en ging het in een keer goed. In samenwerking met Domoticz is het een heel fijn product!
Ik heb er ondertussen ook 8 draaien en ze werken perfect. Het mooie is dat je oude schakelaars op dezelfde manier blijven werken, maar je toch een stuk kunt automatiseren. Dat is goed voor de WAF.
De WAF is stiekem het aller belangrijkste! Je kan alles wel verzinnen maar als de WAF niet goed is dan komt het er niet in! Een simpel lampje wat NIET met het knopje werkt stuit al op weerstand!
Ik heb nu twee dimmers van Shelly geïnstalleerd, en er is geen betere manier om je oude systeem slim te maken! Alles is qua functionaliteit super met elkaar samen te laten werken. Er zit echter een grote ‘maar’ aan de dimmers. Ze kunnen niet overweg met het toonfrequentie-signaal, dat in Nederland over het elektra net wordt verspreid om lantaarnpalen en energiemeters aan te sturen. Resultaat: om het kwartier flikkeren de lampen 🙁 Vanaf 2020 gaan de energiemaatschappijen stoppen met dit signaal, dus er is hoop 🙂
Dat flikkeren herken ik. Is bij mij ook het geval bij mijn Shelly1 met Tasmota. Ligt dat aan dat signaal voor de straatverlichting? Afwachten dus?
Hoi John,
De Shelly1 is een schakelaar en geen dimmer. Die zou er geen last van moeten hebben. Als je lampen flikkeren met een schakelaar dan ligt het hoogst waarschijnlijk aan de ledlampen die je er in gedraaid hebt. Kun je die eens wisselen voor een ander soort lamp en kijken of de flikkering blijft?
Ik heb hier, naast de shelly dimmers, ook een shelly schakelaar hangen, shelly1 inderdaad, en de lamp die daar op zit brand mooi continu zoals het hoort.
Hallo Jaap,
Ik hoor het relais in de Shelly1 dan ook kortstondig klikken. Het is dus echt de Shelly zelf.
Hmm…Dat klinkt niet best. Ik heb nog nooit meegemaakt dat ie zomaar ging klikken, alleen als ik m aan of uit zet. Weet je zeker dat je alle draden juist hebt aangesloten?
Jazeker, het werkt goed alleen soms klikt het relais kortstondig aan en uit. De ene dag wel en de andere dag niet. Wifisignaal is uitstekend op die plek.
Ik heb jammer genoeg geen nuldraad achter mijn schakelaar. Als ik de Shelly aan de lamp aansluit dan moet de schakelaar altijd aan staan neem ik aan? Daar gaat de WAF factor 🙁
In dat geval zul je dus nog even de blauwe draad van je lamp moet doortrekken naar je schakelaar of je Shelly inbouwen in je lasdoos. Het laatste is het gemakkelijkste en heb ik gedaan.
Goedemorgen,
Deze week worden mijn Shelly’s 1 en dimmer geleverd. Nu zie ik staan dat de bestaande schakelaar kan blijven zitten en deze op edge selecteren om hem te kunnen laten communiceren met het shelly relai.. Als je een shelly dimmer toepast kan je hem dan ook met een enkelpolige wip schakelaar dimmen, of moet je hier een puls drukker voor monteren om hem met de schakelaar te kunnen bedienen? Ik ben zelf elektricien dus monteren etc dat gaat lukken echter communiceren met domoticz en bestaande schakelaars ben ik wat huiverig. Enerzijds hoor ik veel dat je ze het beste kunt flashen(nooit gedaan overigens) echter lees ik nu ook steeds vaker dat het zoals jij benoemd met een plugin mogelijk is.
Groetjes Rik
Ik heb geen ervaring met de dimmers van Shelly. Voor de Shelly 1 zelf heb je ‘Nuldraad’ (N = blauw), ‘Fasedraad’ (L = bruin) en ‘Schakeldraad’ (zwart) nodig. Ik heb de Shelly destijds met Tasmota firmware geflasht zodat ik deze met de Domoticz MQTT Discovery Plugin handig kon toevoegen aan Domoticz.
Tegenwoordig is er ook een plugin voor de software die standaard op de Shelly zit om deze toe te voegen (kan je hier vinden). Ik heb daar geen ervaring mee.
Thanks voor je reactie. Ik ben geen kei in het flashen van producten echter wil ik het wel eens gaan proberen. We gaan wel ff kijken.. Eerst even een usb-ttl aanschaffen. Met betrekking tot de dimmer lijkt het me logische om een puls drukker te monteren echter zou het ook zo kunnen zijn dat je de schakelaar aan zet en op de gewenste lux weer uit zet dat de lamp dan op die stand aan blijft. Dat is wel leuk om in een test opstelling te proberen. Dus als ik het goed begrijp….
Domoticz gereed maken met een plugin als je niet wil flashen.
Shelly’s aansluiten en toevoegen aan domoticz. Of is dat te makkelijk gedacht?
Kijk even in de instructies van de plugin als je de Shelly’s niet flasht. Indien je er Tasmota erop flasht dan kun je instructies van mijn blog hier volgen.
Het komt erop neer dat je ook nog MQTT broker op je Raspberry Pi moet installeren. Ik gebruik hiervoor Mosquitto. Is heel eenvoudig te installeren.
Top, gaan het even uitvogelen. Laat nog wel weten of het is gelukt.
Gelukt zonder te flashen. Opzich best eenvoudig. Mag ik vragen wat de reden is om ze te flashen? Was er nooit een shelly plugin voor domoticz, of wat is de achterliggende gedachte?
Het dimmen met een gewone enkele of wissel polige schakelaar gaat opzich prima met de juiste instellingen. Toch lijkt het mij met een puls drukker beter te werken. Overigens wil ik ook pulsdrukkers toe passen bij de shelly 1.
Al met al zeer blij met de Shelly’s tot nu toe.
Ik had 3 redenen om te flashen naar Tasmota:
1. Hele goede ervaringen hiermee met mijn Sonoff devices
2. Destijds was er nog geen plugin voor Shelly
3. Ik wilde alles volledig in eigen beheer hebben. Nu ben jij afhankelijk van de cloud-service van Shelly.
Vooral de laatste reden vind ik erg belangrijk. Ik wil alles lokaal in eigen beheer hebben.
Daar heb je wel zeker een punt. De overweging dan maar eens maken om ze in de toekomst te flashen.
Hoe doe jij met een normale schakelaar wanneer de lamp uit staat uit of aan staat en dat je via de app aangezet heeft? dan staat de schakelaar toch andersom? Lost zo een puls drukker dit probleem op?
De schakelaar staat dan inderdaad anders dan je gewoon bent. Het werkt wel gewoon. Als je hem met de app uit zet kun je hem met de schakelaar weer aan zetten en anders om.. Zet wel in de shelly app de instelling van de button type op “edge switch”
Alleen dimmen kan dan volgens mij niet via de schakelaar toch? Stel voor dat ik toch via de app of via home assistant gedimd heb, bij het aanzetten van de schakelaar kan ik hem elke keer aan laten zetten op volle dim?
Kan dat uberhaubt via home assisstant te dimmen als shelly connected is via MQTT??
Dimmen kan wel met de schakelaar. Dan is het even uitproberen hoe dat precies werkt. Schakelaar aan en bij de juiste stand weer uit zetten en dan lamp blijft op die stand branden.
ik heb zolderverlichting met schakelaar op de verdieping. De schakelaar heeft een indicatielampje. Ik krijg deze schakelaar niet werken met een Shelly 1. Kan iemand dat verklaren?
een dergelijke schakelaar heeft 3 draden. Naast inkomende fase en uitgaande schakeldraad, nog een nuldraad.
ik kan de Shelly wel aansluiten en dan verlichting schakelen, maar de oude schakelaar reageert niet meer en indicatielampje blijft continu aan.
Het lijkt erop dat je de schakelaar dan niet goed hebt aangesloten als de schakelaar niet meer functioneert. Of het controle lampje nog wel functioneert in combinatie met de shelly zal ik niet weten eerlijk gezegd. Als ik logisch nadenk zal dat niet het geval zijn. Als de schakelaar aanstaat zou het lampje wellicht kunnen branden maar als je hem dan via de shelly uitzet zal het lampje denk ik niet uit gaan.
Hallo, weet iemand hoe het zit met de internetveiligheid en waar ik daar iets over kan vinden?
In Tasmato kun je een web-interface wachtwoord instellen zodat niet iedereen bij je configuratie kan komen. Verder kun je natuurlijk je devices in een apart VLAN zetten die je alleen lokaal kunt benaderen.
Misschien een toevoeging.
Ik zag dat als je gebruikt maakt van de Shelly firmware er nu (naast MQTT) ook een plugin (https://github.com/mario-peters/ShellyCloudPlugin) is die direct werkt in Domoticz.
Lijkt ook redelijk aan door ontwikkeld te worden.
Heeft iemand die wel eens gebruikt en zo ja, werkt het een beetje?
Ik had 3 redenen om te flashen naar Tasmota:
1. Hele goede ervaringen hiermee met mijn Sonoff devices
2. Destijds was er nog geen plugin voor Shelly
3. Ik wilde alles volledig in eigen beheer hebben.
Als je deze ShellyCloudPlugin gebruikt ben jij afhankelijk van de cloud-service van Shelly.
Ik wil liever alles lokaal in eigen beheer hebben en niet afhankelijk zijn van externe partijen. Door Tasmato erop te zetten houd je alles dus in eigen beheer!
Hi,
Ik heb slimme lampen (Yeelights) maar wordt ‘gek’ van het gezin die de lampen steeds uitdoen via de schakelaar ipv via centrale knop om alle lichten uit te doen. Ik wil dus deze shelby ertussen zetten zodat ik altijd (ongeacht de stand van de schakelaar) in staat ben de lampen remote aan/uit te doen. Gezien je opmerking dat je deze shelby niet met “smart lights” moet gebruiken ben ik aan het twijfelen. Kan dit wel of niet een oplossing zijn voor mijn probleem?
Het mooie van de shelly is dat je de normale schakelaar kunt blijven gebruiken, maar ze bovendien ook nog slim via Wifi kan schakelen. De schakelaar weet de ‘state’ van de lamp en zal op dezelfde intuïtieve manier blijven werken. Je kunt dus door elkaar Wifi en de schakelaar gebruiken en deze blijven in ‘harmonie’.
In jouw geval zal dit niet gaan werken daar ik aanneem dat je Yeelight altijd van spanning moeten zijn voorzien. Je mag dus niet de stroom onderbreken. Als je een shelly gebruikt dan onderbreek je de stroom wel/niet (hetzij via Wifi of via de schakelaar).
Je zou aan een oplossing kunnen denken waarbij de bruin + zwart van je schakelaar constant verbind (dus altijd stroom op je lampen) en dat je de schakelaar met iets verbind dat je lampen weer aanstuurt. Je zou bijvoorbeeld een Aqara deur contact hiervoor kunnen gebruiken die je dan in je domotica systeem (als je dat hebt) integreert en een rule triggert die je lamp aan/uitzet.
De Shellies hebben ook de mogelijkheid ‘detached’. De Shelly registreert dan de status van de schakelaar maar zal nooit het stroom van de slimme lamp afhalen. Middels Domoticz of een andere domotica server kun je dan de slimme lamp zowel met schakelaar als wifi blijven schakelen. Dus ook met slimme lampen is Shelly prima te gebruiken!
Goede tip Randy, bedankt!
Duidelijk artikel. Heb mijn Shelly wel weer terug geflashed naar Mongoose, omdat die wat prettoger werkte met mijn zonnescherm
