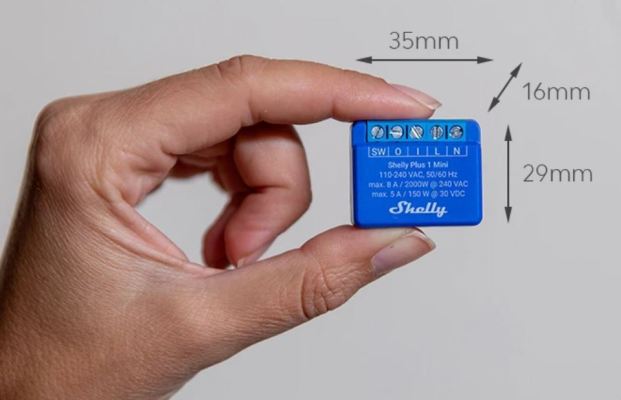

Shelly Plus 1 Mini

De Shelly Plus 1 Mini is de kleine versie van de Shelly 1. Je kunt hiermee bestaande schakelaars slim maken. Je bestaande schakelaars blijven dus op de normale manier werken, maar je kunt ze ook via WiFi bedienen.

De Shelly Plus 1 Mini zelf is zo klein dat je deze gemakkelijk achter een bestaande schakelaar of in je lasdoos kunt plaatsen.



Ik heb al mijn Shelly devices in mijn netwerk voorzien van Tasmota firmware en dat is gelukkig ook mogelijk met de nieuwe Shelly Plus 1 Mini.

Flashen Tasmota

Ik heb hiervoor gebruik gemaakt van de informatie van de volgende site. Voer de volgende stappen uit:

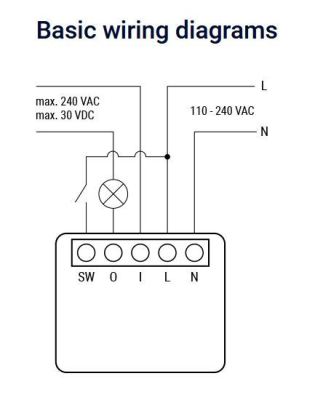

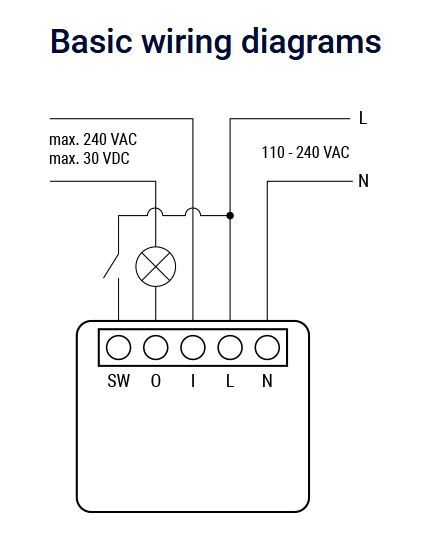

1. Sluit Shelly Plus 1 Mini met L (bruine draad) en N (blauwe draad) aan op 220V
2. Connect naar Access Point (AP) dat je Shelly Plus 1 Mini toont in je draadloze netwerken
3. Ga naar: http://192.168.33.1

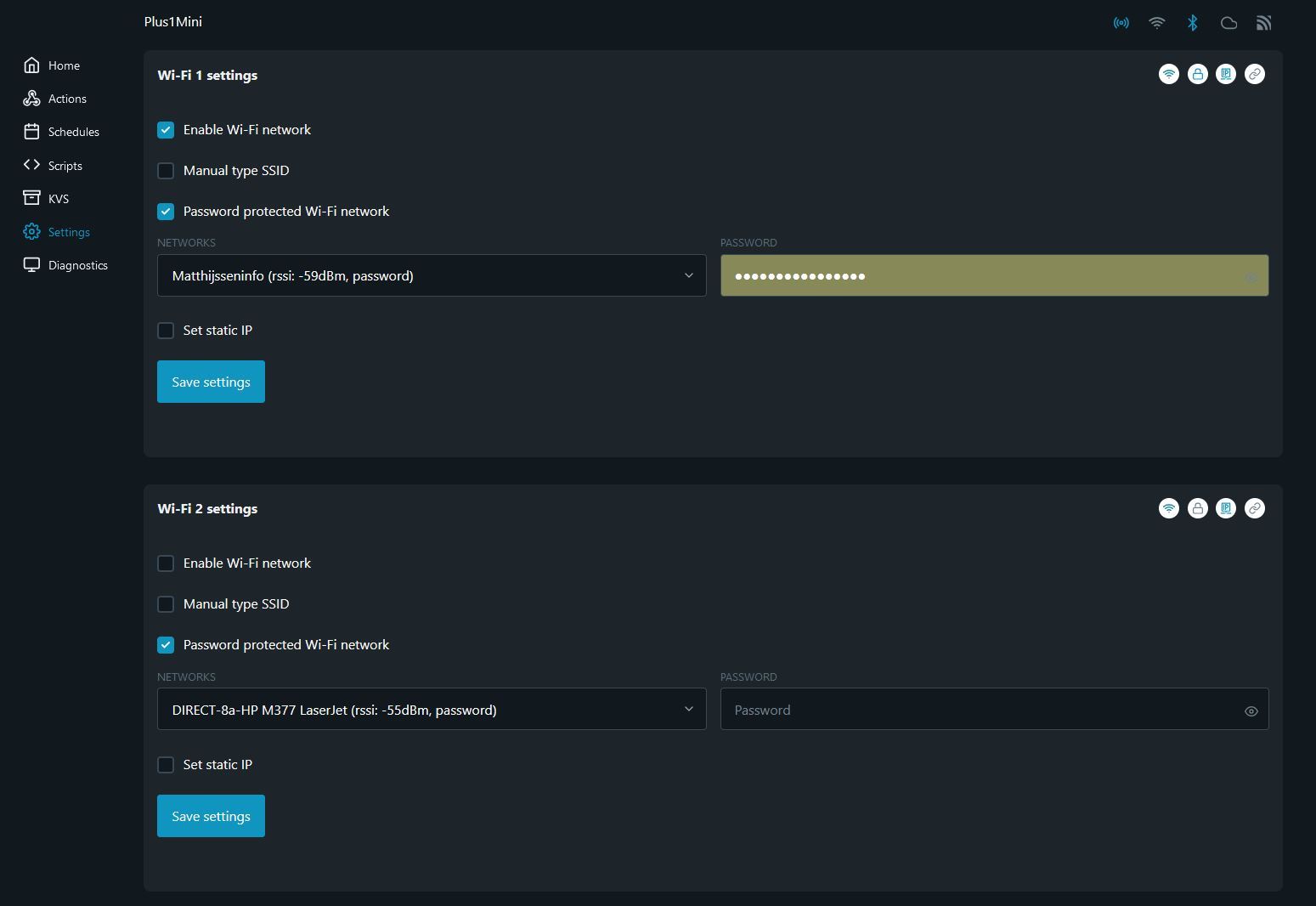

4. Connect Shelly 1 Plus Mini naar je eigen WiFi netwerk + Save






5. Ga naar nieuw IP adres dat je op je netwerk hebt verkregen
6. Download Tasmota firmware vanaf deze lokatie (Kies voor Shelly Plus 1 Mini: mgos32-to-tasmota32-Plus1Mini.zip en voor Shelly Plus 1 Mini Gen3: mgos32-to-tasmota32-Plus1G3.zip)

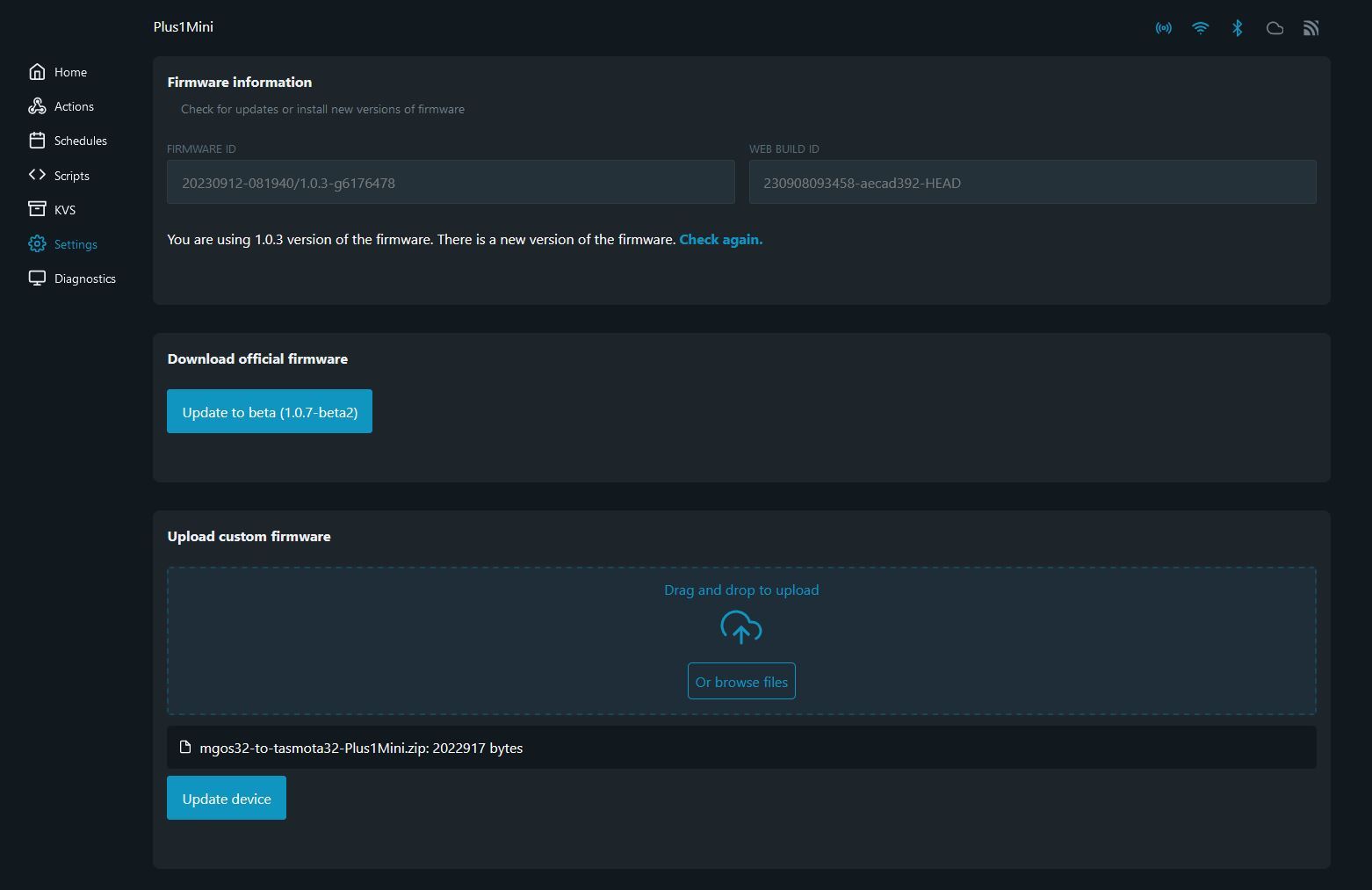

7. Drag & Drop deze file by Setting – Upgrade Firmware and druk [Update device]






8. Wacht even totdat de Tasmota firmware geflasht is

Nadat je de Tasmota firmware erop hebt gezet moet je deze configureren. Zie ook deze site met meer informatie.

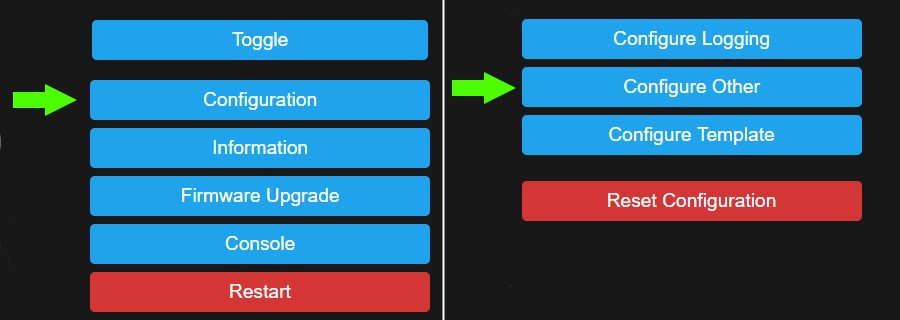

Verbind hierna op de gebruikelijke manier je Tasmota met je Wifi netwerk en voorzie deze van een template. Dit doe je door naar ‘Configuration > Configure Other’ te gaan:

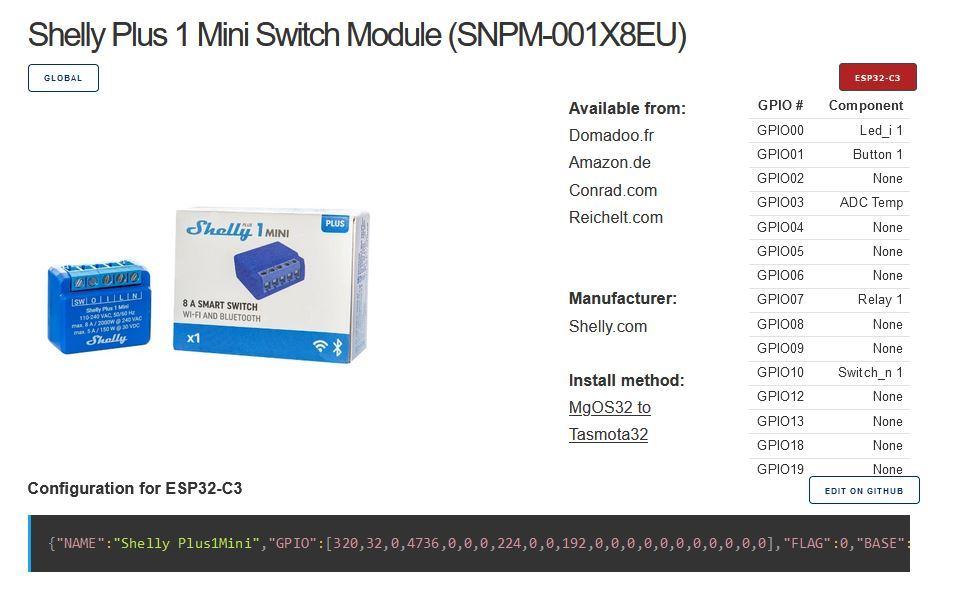

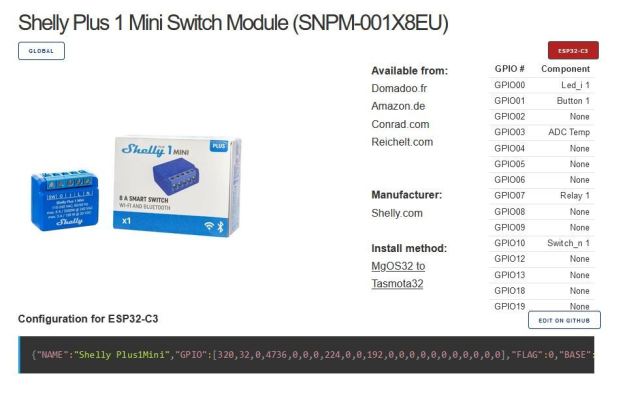

Copiëer nu onderstaande string in het Template veld, selecteer ‘Activate’ en druk [Save].

{"NAME":"Shelly Plus1Mini","GPIO":[320,32,0,4736,0,0,0,224,0,0,192,0,0,0,0,0,0,0,0,0,0,0],"FLAG":0,"BASE":1,"CMND":"AdcParam1 2,10000,10000,3350"}

De site geeft aan dat je hierna ook nog een ‘auto-configuration’ moet uitvoeren. Dit doe je door naar ‘Configuration > Auto-configuration’ te gaan. Kies hier dan als configuratie ‘Shelly Plus1Mini’. Je Shelly Plus 1 Mini zal hierna opnieuw opstarten en automatisch geconfigureerd worden.

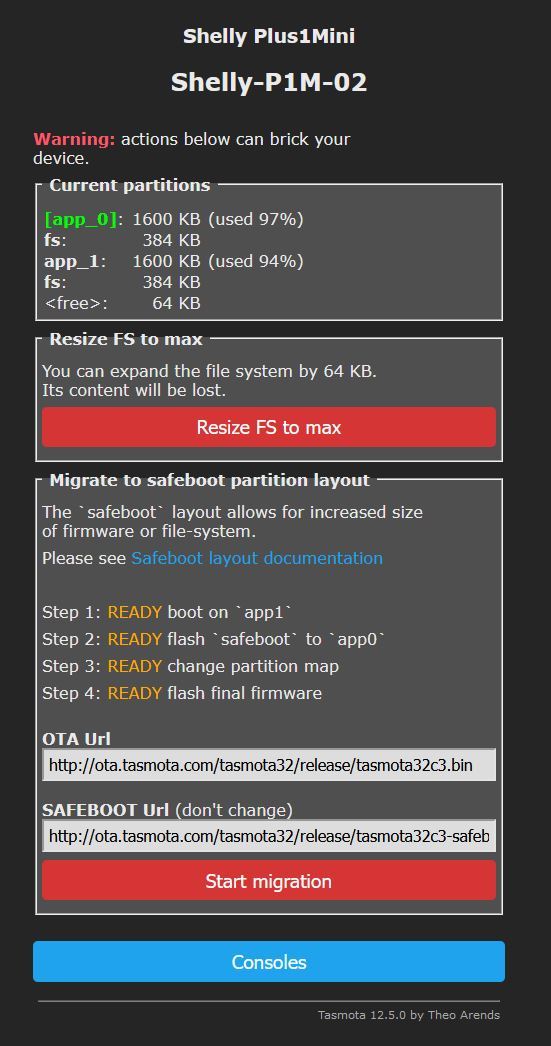

Als laatste stap moet je ook nog ‘Safeboot’ configureren. Hierbij wordt de ‘locked’ bootloader’ overschreven en deze stap is nodig daar anders je device ‘bricked’ bij een volgende firmware update. Ga hiervoor naar ‘Console > Partition Wizard’

Druk nu de ‘Start Migration’ knop en wacht. De Shelly Plus 1 Mini zal nu een aantal keer rebooten. Dit kan tot 5 minuten duren.

Integratie Home Assistant

Om Tasmota devices in Home Assistant te integreren moet je de volgende stappen doorlopen:

• Mosquitto installeren (MQTT Broker)
• De gegevens van Mosquitto configureren in je Tasmota devices (Configuration > Configure MQTT)
• Mosquitto (MQTT) toevoegen als integratie in Home Assistant
• Tasmota toevoegen als integratie in Home Assistant

Hierna zullen al je Tasmota devices automatisch verschijnen in Home Assistant.

Conclusie

De Shelly Plus 1 Mini is nu nog kleiner als de Shelly 1. Hierdoor kun je deze nog eenvoudiger wegwerken achter een schakelaar of in een lasdoos. Let wel op dat de maximale Wattage die je kunt gebruiken iets kleiner (2000 Watt) is t.o.v. de originele Shelly 1. De Shelly Plus 1 Mini is voor het schakelen van verlichting meer dan voldoende.
