Ik heb al diverse verbeteringen doorgevoerd voor mijn Creality Ender 3 Pro printer. Het enigste waar ik mij nog aan stoorde was het lawaai van de standard fans. Ik heb deze nu vervangen door Noctua fans en het verschil is enorm.
Fan van PSU

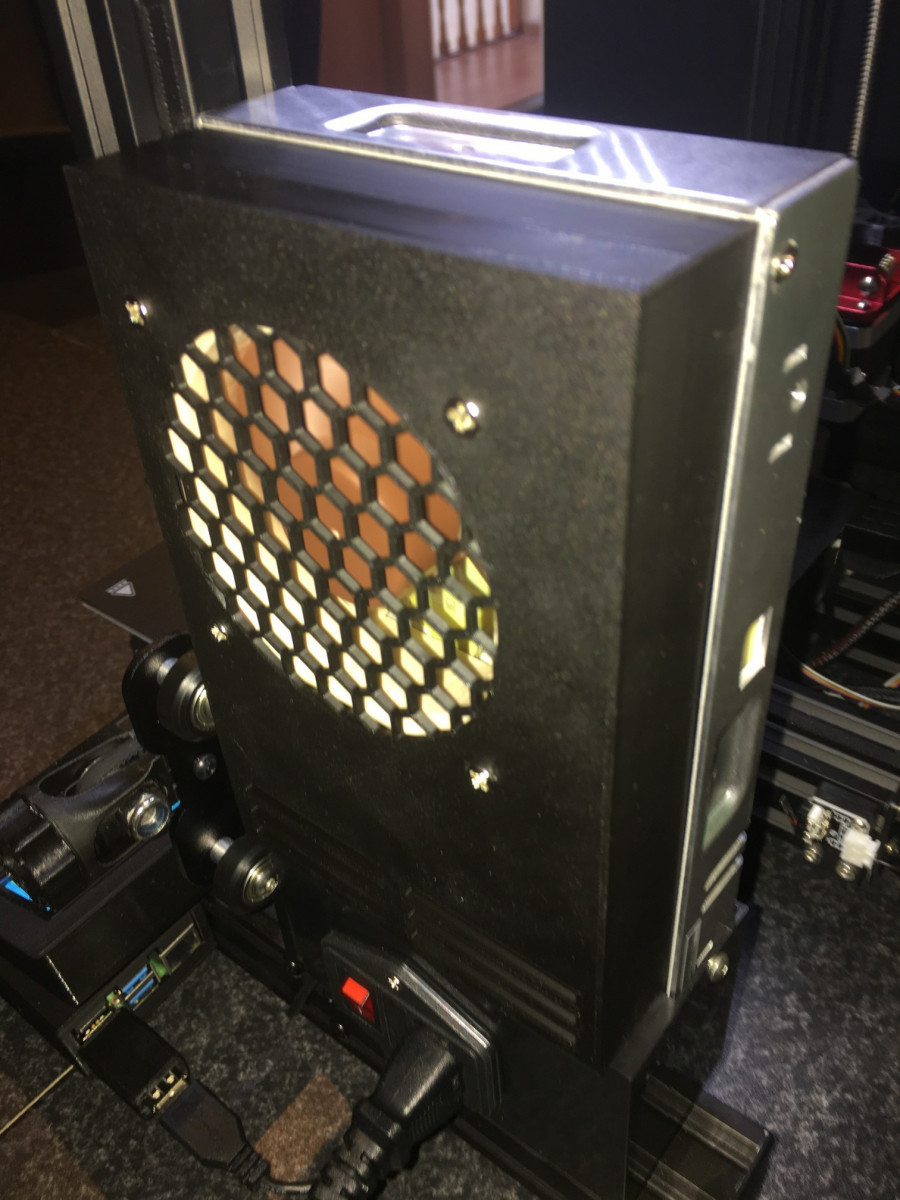

Om een stille Noctua fan voor de voeding te gebruiken moet je de bovenkant van de behuizing opnieuw printen. Hiervoor kun je verschillende 3D files vinden op internet, maar ik vond deze het beste.

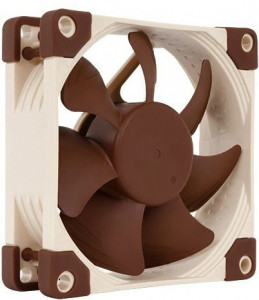

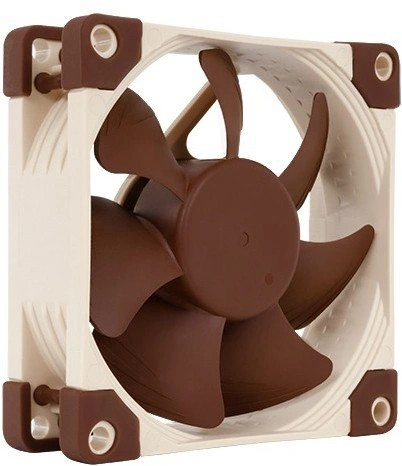

Als stille fan heb ik de Noctua NF-A8 PWM aangeschaft. Dit is een 12V fan die je meteen kunt aansluiten op de voeding. Verrassend genoeg is de aansluiting voor je Fan op de MeanWell PSU dus niet 24V, maar ‘gewoon’ 12V.

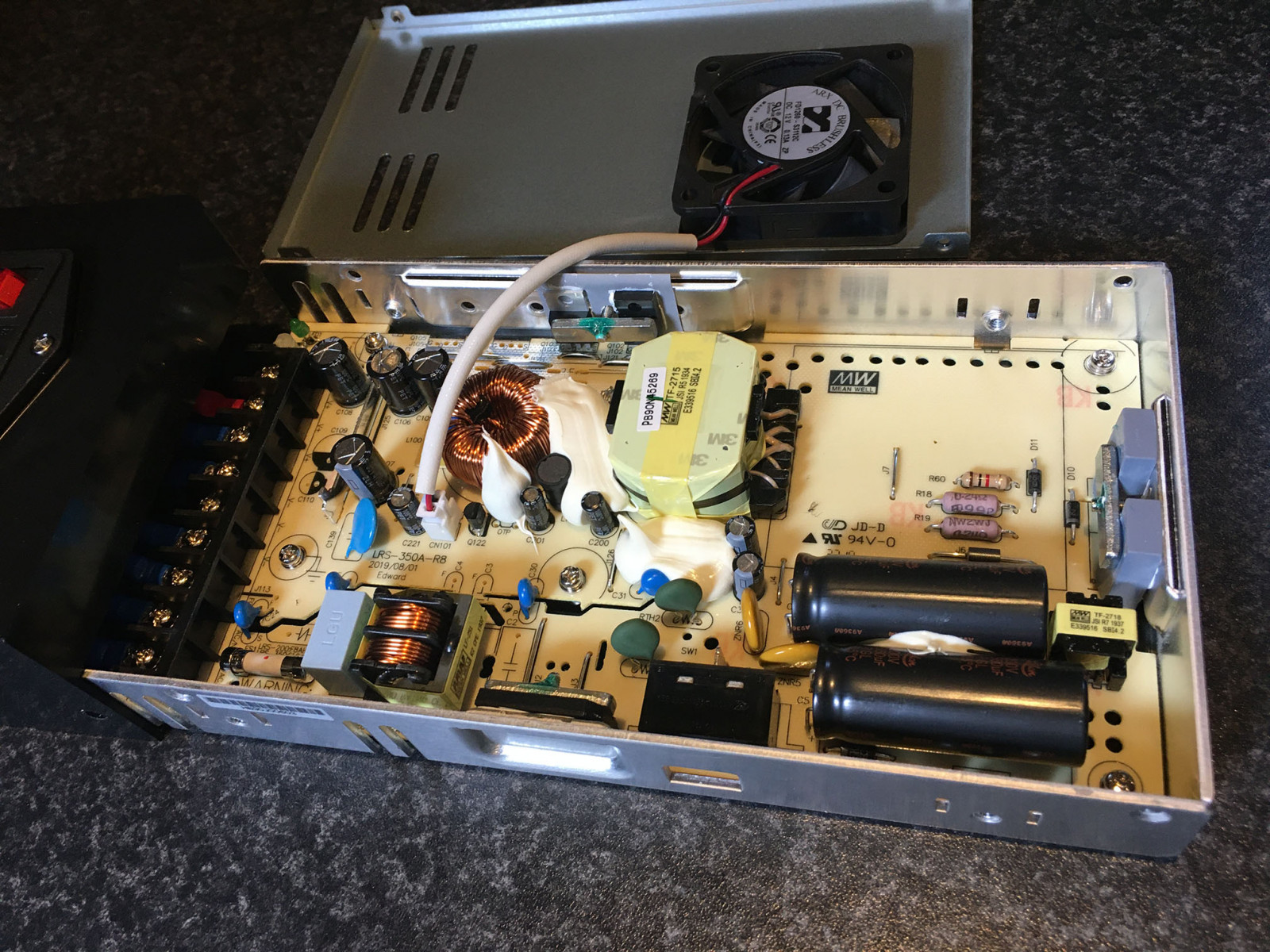

Je kunt de voeding gemakkelijk openen door een aantal schroefjes los te draaien. Vervolgens kun je de fan loskoppelen en deze draad gebruiken om deze te verbinden (na wat solderen) met je Noctua Fan.
Fan van moederbord

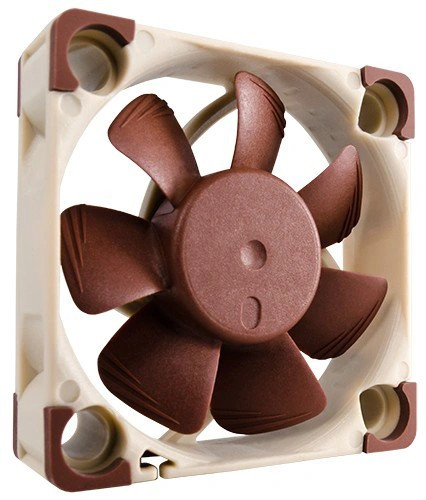

Hiervoor heb ik de stille Noctua NF-A4x10 FLX uitgekozen.

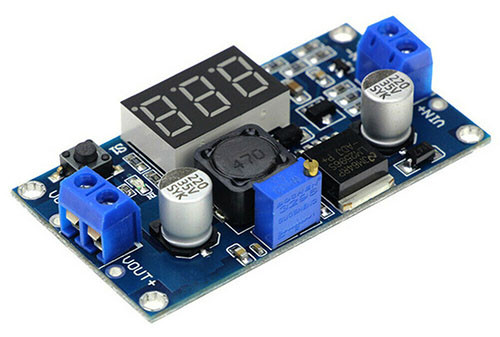

Aangezien je voeding 24V levert en deze Fan op 12 V werkt zul je deze met een 24V naar 12V Buck Converter moeten aansluiten.
Voor de Buck Converter heb ik deze 3D file gebruikt. Ik heb hier zelf met Tinkercad nog was bevestigingen aan gemodelleerd zodat ik deze zo in de 2020 balk van de printer kan klikken.

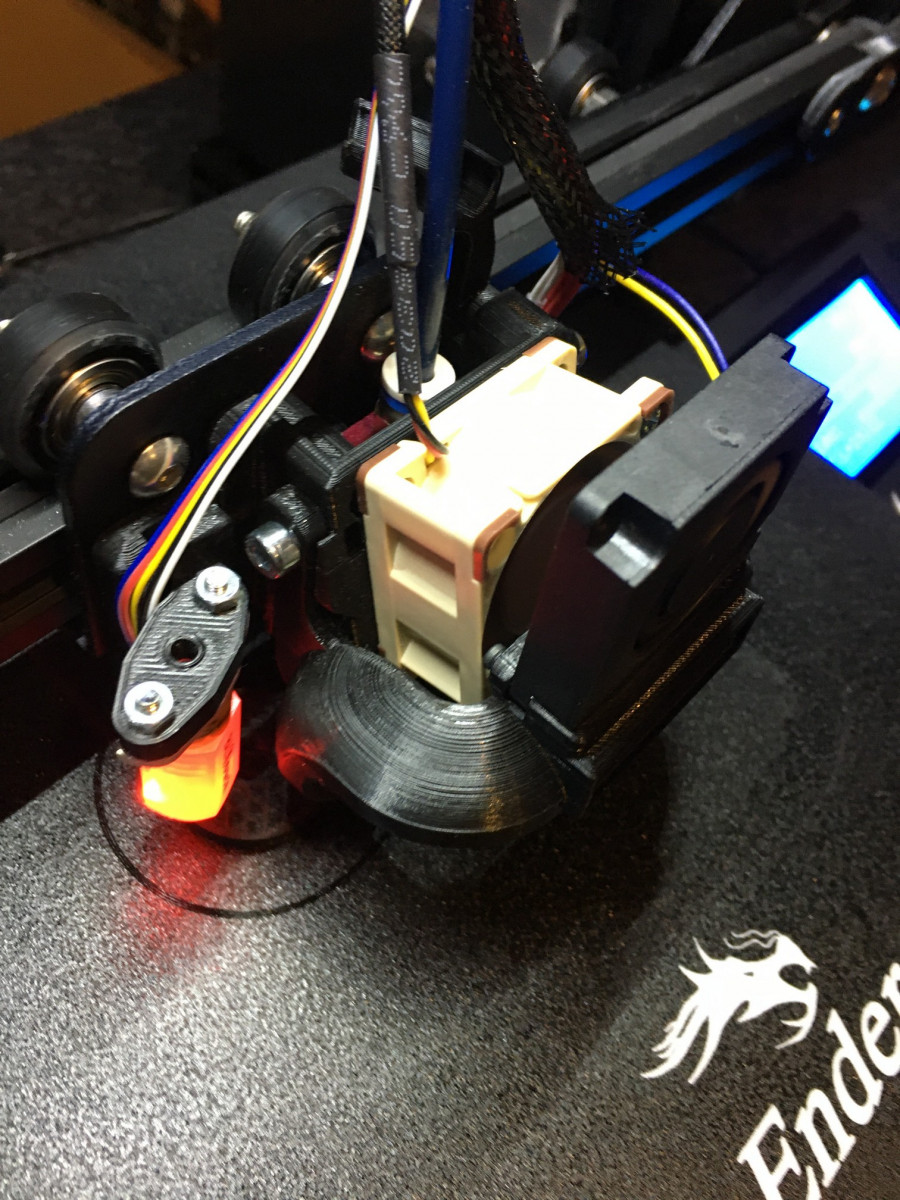

Fan Hotend

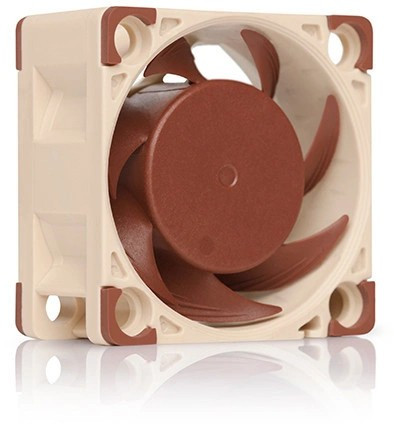

Hiervoor heb ik de stille Noctua NF-A4x20 FLX uitgekozen.
Ook deze moet je met een 24V naar 12V Buck Converter aansluiten.
Noctua & Big Tree informatie

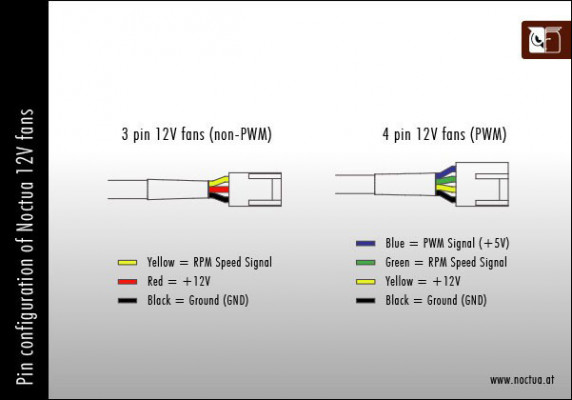

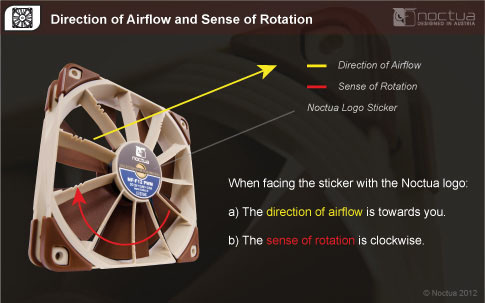

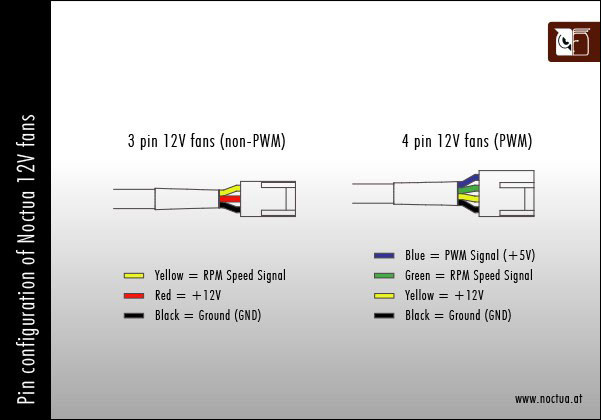

Op de site van Noctua en Big Tree kun je veel informatie vinden over hun fans en aansluitingen. Ik vond de volgende figuren wel erg handig om te bepalen welke pinnen er gebruikt worden en welke richting de fans uitdraaien.

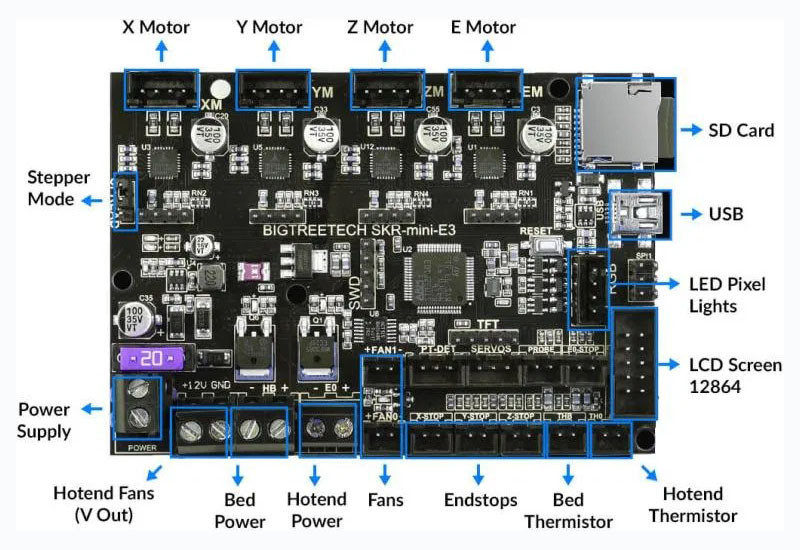

Voor de fan van je hotend kun je in het volgende overzicht van het Big Tree SKR E3 Mini V1.2 moederboard dat ik gebruik, gemakkelijk vinden welke aansluiting dit is (linksonder).
Conclusie
De Noctua fans maken echt een enorm verschil in geluid. Ik kan deze upgrade dan ook iedereen aanraden. Het is wel even wat gesoldeer om de fans te kunnen aansluiten maar uiteindelijk de moeite meer dan waard.
Ik las ergens dat aangezien de hotend fan en de moederbord fan beide 12v zijn maar bedoeld zijn voor 24v, is het ook een idee om deze twee fans in serie op de hotend connecties van het moederbord te plaatsen. Dan is de originele connectie van de moederbord fan dus ongebruikt in deze situatie. Zo staat de fan van het moederbord wel ook altijd aan, dus altijd voldoende koeling. Maar aangezien de fans zo drastisch stiller zijn, zou dit best een aardige oplossing kunnen zijn.
Zonder dat je twee buck converters nodig hebt.
Enige mening hierover?
Dat zal in principe werken, maar je loopt wel een extra risico. Als 1 van je fans kapot gaat, dan zal de andere ook snel kapot gaan daar die dan meer voltage gaat krijgen. Voor de prijs van de buck converters hoef je het in elk geval niet te doen.
Wat misschien ook nog een oplossing is om alle fans samen op de 12V aansluiting van de voeding te zetten. Deze is standaard dus al 12 V en heb je verder geen converters meer nodig. Of zou dat ook een technisch risico zijn?
Dat is afhankelijk van je voeding. Deze hebben niet allemaal ook nog 12V. Standaard wordt de 24V ervan gebruikt. Kwestie van even goed meten met je multimeter 😉
Ik bedoel dus dat je de bestaande fan van de powerunit (deze is 12 volt) samenvoegt met de overige fans.
Wat je zelf hierboven ook aangeeft is dat de fan die de voeding koelt opvallend genoeg dus wel 12V is. Ook in mijn geval (ik moet hem nog nameten, maar op de bestaande fan staat 12V).
Dat zou dan toch ook een prima oplossing kunnen zijn in mijn ogen?
Bedankt voor je reactie trouwens en grote complimenten voor je blog(s)!
Het klopt Jeroen dat de fan van de voeding inderdaad vaak 12V is, maar ik heb ook verhalen gelezen op internet dat dit bij sommige ook met 24V fan was. Daarom voor de zekerheid altijd even nameten met de multimeter of de specificaties van je fan van je voeding checken. Goede suggestie!
Te vroeg gejuicht…… De power unit fan staat niet altijd aan blijkt nu. Gaat alleen aan bij hogere belastingen (vaak wel bij het printen). Dat betekent dus ook dat de hotend fan dus niet altijd aan staat. Wat wel gewenst is. Dat wordt toch een step-down installeren 😉
Je hebt gelijk, die gaat inderdaad alleen aan als de voeding te warm wordt. Goed dat je dat nog even meld.
Een buck converter kan niet goed omgaan met de PWM die van de originele output van het MB komt. Het is een spanningsomvormer die een stabiele input moet hebben. Omdat hij de spanning regelt zal de BC de wisseling door de PWM als spanningswisseling zien en weer willen gaan bijregelen en dat verstoort de goede werking. Het zijn 2 verschillende dingen. Spanningsomvorming en Puls Wijdte Modulatie. En die kan de BC niet gelijktijdig uitvoeren.
Dus als je het schakelt zoals men in het antwoord aangeeft werkt het wel. Dus de input van de BC op de 24 volt aansluiten en de fan met de plus op de output plus van de BC en de nul op de nul van de PWM van het MB. Dan werkt het wel als de BC intussen niet de geest heeft gegeven.
Dit heb ik dus gedaan echter meet ik nu -10 volt bij -0% fan, en 12 volt bij 100%.
Tips?
