Een of meerdere defect condensators zijn vaak de oorzaak van een falende TV Receiver van Humax. Dit kun je eenvoudig zelf oplossen.
Gisterenavond stopte plotseling mijn Humax IRHD-5000c digitale receiver er mee. Toen ik er de power afhaalde en weer opzette bleef op het display de melding ‘Boot’ staan en er kwam geen beeld meer op de televisie.
Na wat zoeken op Internet bleek dit een bekend probleem te zijn. Als je op internet rondkijkt, dan zul je lezen dat het te maken heeft met een defecte condensator C12.

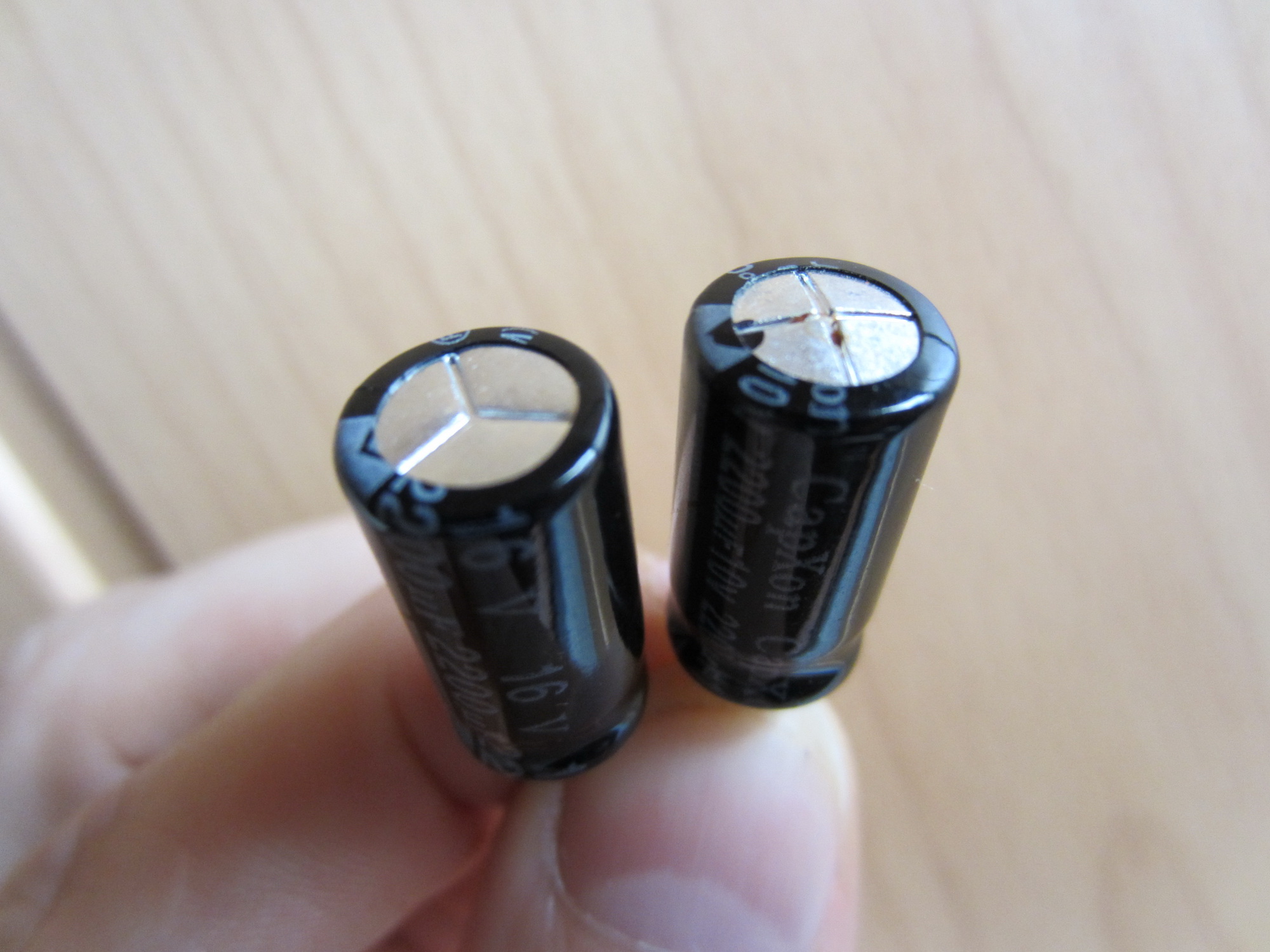

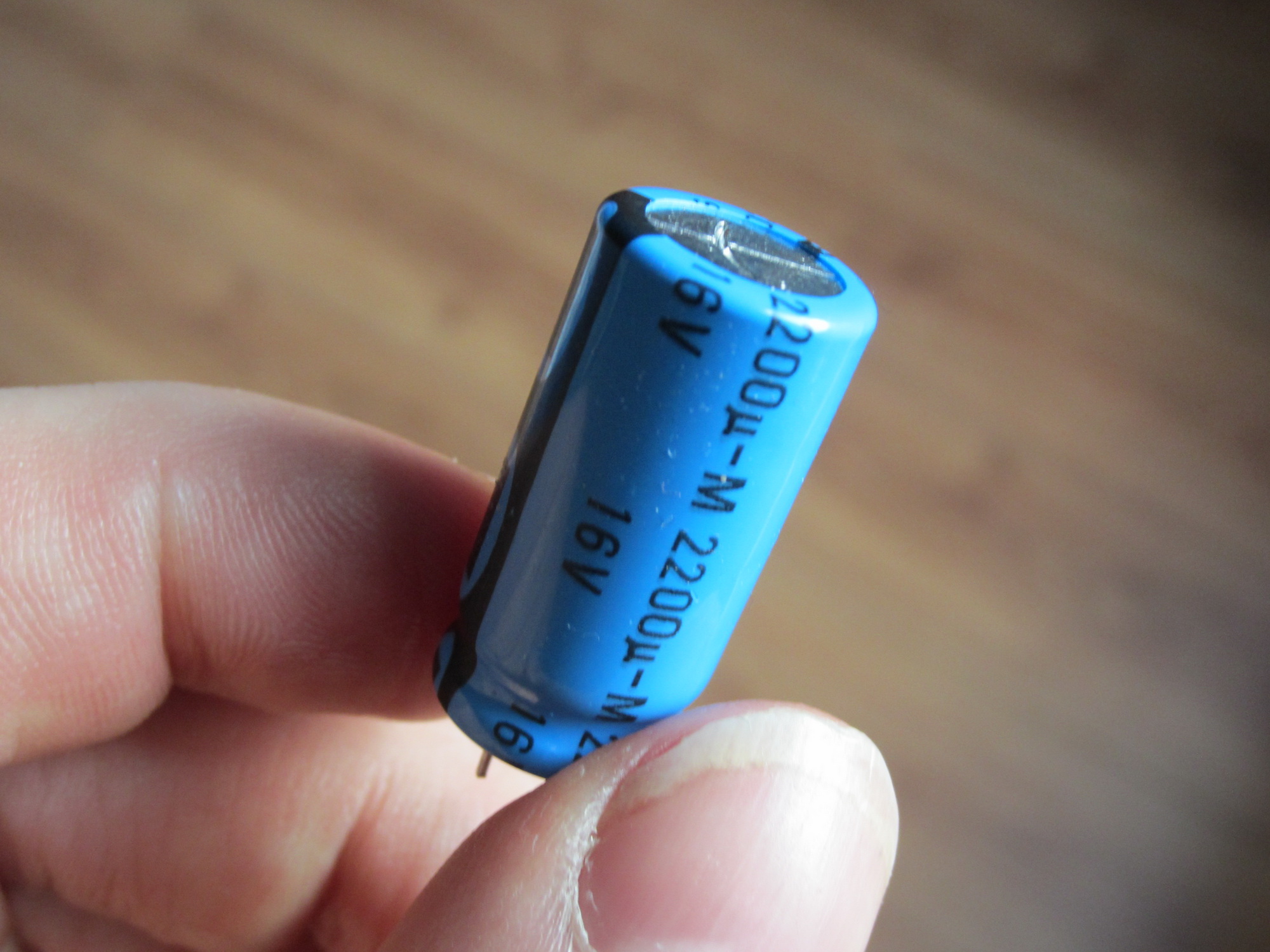

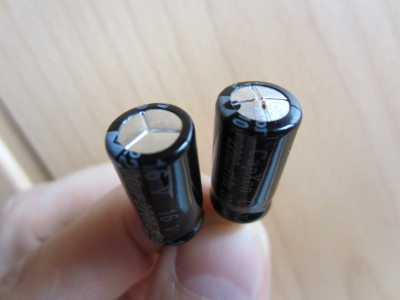

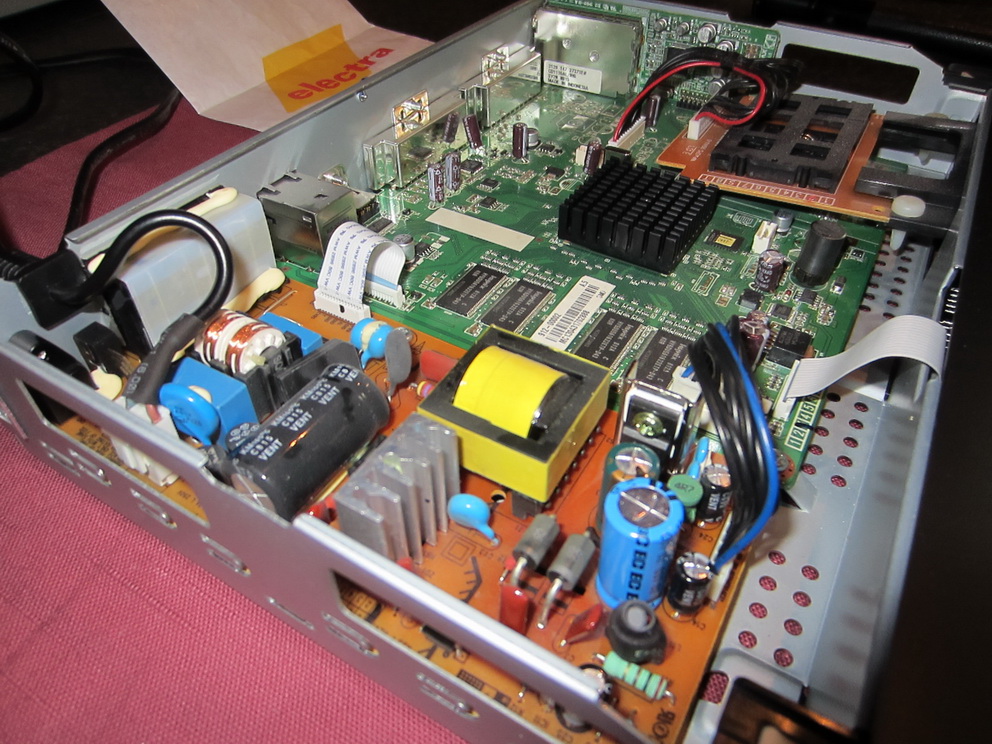

Ik heb vervolgens de receiver open geschroefd en zag inderdaad dat condensator C12 iets of wat bol stond. Hieronder zie je links een nieuwe en rechts de condensator zoals deze in de receiver zat.
Update 21 januari 2013:

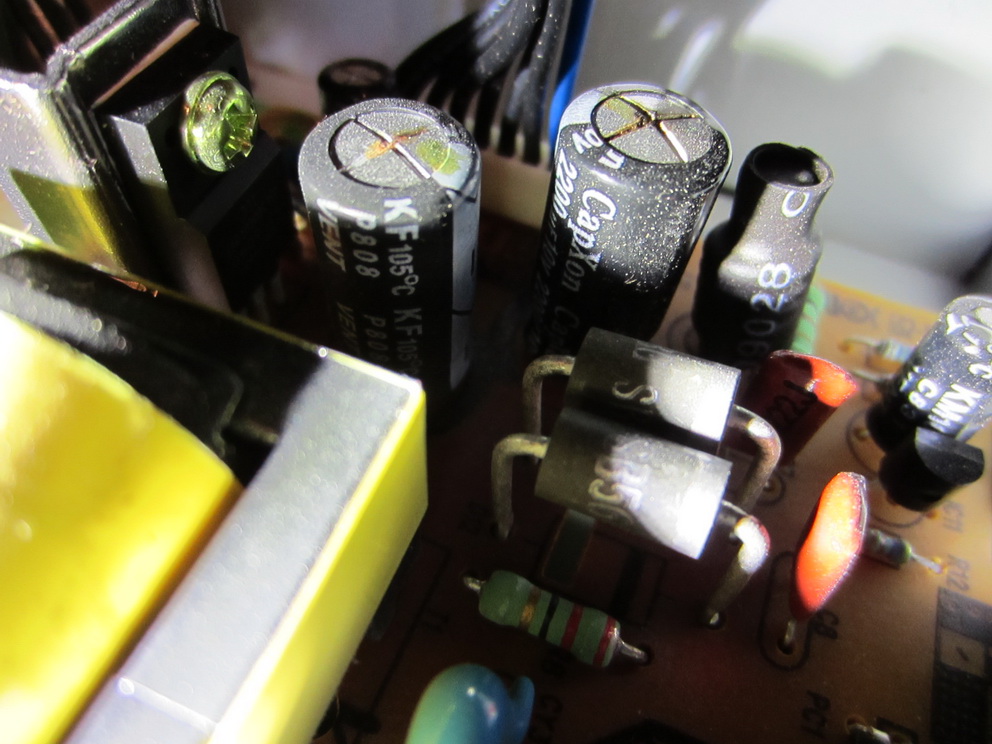

Vandaag gaf mijn andere Humax 5000c ook allemaal storingen bij bepaalde zenders. Ik wist toen al hoe laat het was. Na het openschroeven van de Receiver zag ik dat nu behalve de C12 condensator deze keer ook de C23 condensator bol stond.
Update 22 november 2013

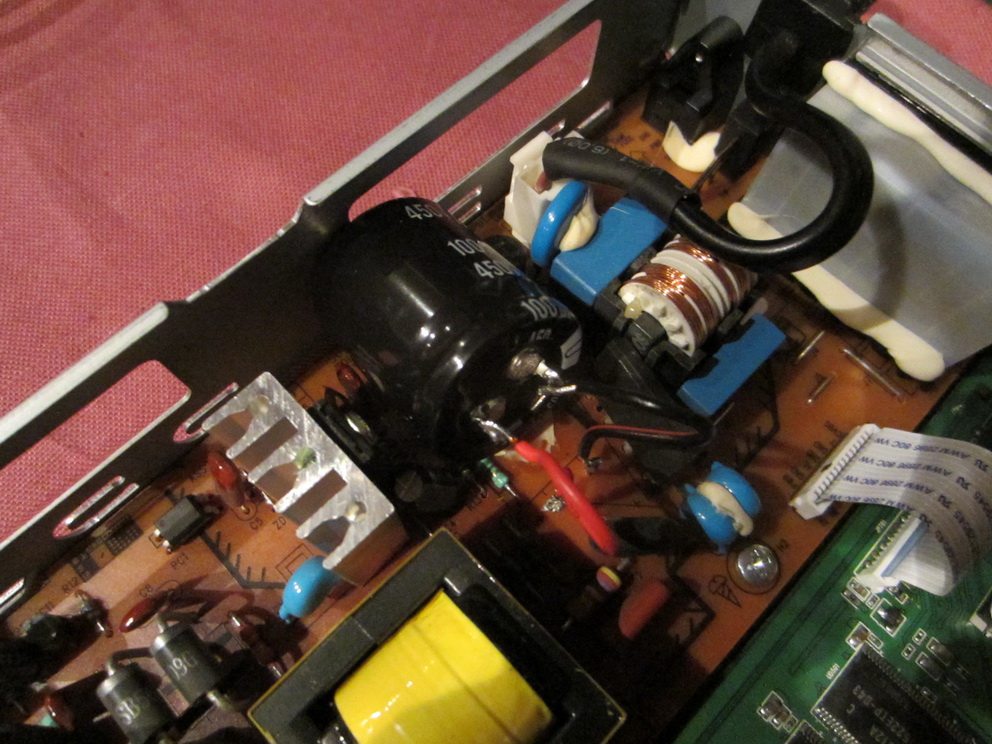

Het was weer prijs bij mij. De Humax deed het niet meer. Alleen op Nederland 1 gaf hij nog vaag wat beeld tussen de groene pixels door. Snel even de Humax opengemaakt en ja hoor, deze keer stond de C1 condensator bol. Deze is wat lastiger los te maken. Het handigste kun je de pootjes van C1 doorknippen en deze met een platte schroevendraaier voorzichtig loswrikken. De C1 is een 82 uF 450 Volt condensator. Hier is wat lastiger aan te komen. Je mag echter ook een iets grotere nemen. Ik heb zelf een Nichicon Large Can-elco 100 uF 450V gekocht bij Conrad voor Euro 3,88. Ik heb deze via een paar draadjes aan de doorgeknipte pootjes van de kapotte C1 gesoldeerd.
Update 1 Augustus 2020

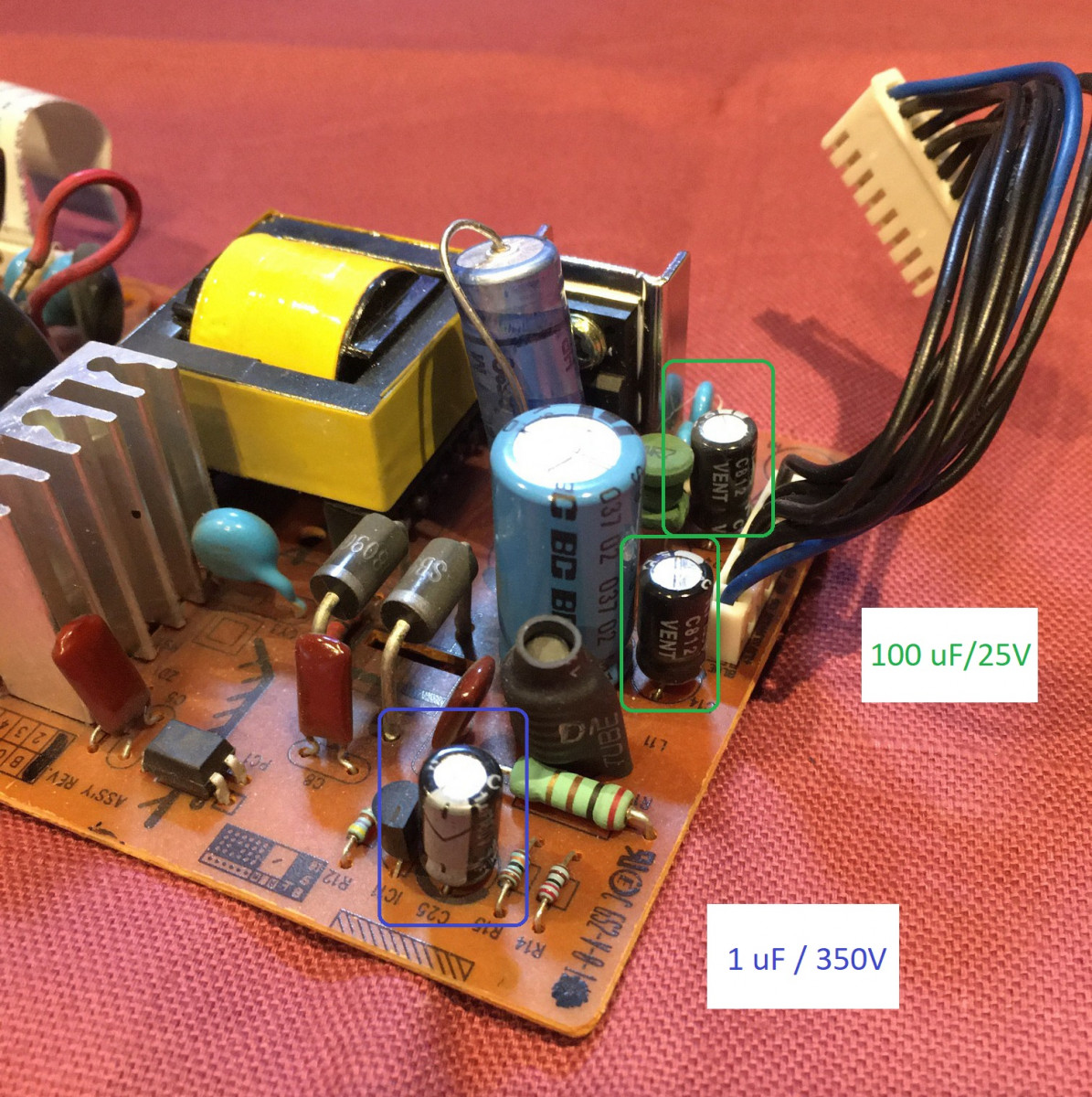

Ik had weer blokken op de zenders van Ziggo en Comedy Central, dus weer wat condensatoren uitgewisseld. Zie onderstaande foto welke ik deze keer heb vervangen.
Indien deze informatie je heeft geholpen, overweeg dan een kleine donatie. Ik gebruik deze donatie voor het onderhoud van deze blog. Een donatie maken is heel eenvoudig. Druk hiervoor de Donatie knop aan de rechterkant van het scherm. Je kunt zelf bepalen hoeveel je eventueel wilt geven.
Thnks, vandaag met deze info ook mijn Humax gerepareerd. Condensatortje vervangen en weer gaan als een treintje.
Mooi zo Mark. Interessant genoeg vertelde Elektra (electronica-winkel) ook al dat dit een bekend probleem was van de Humax.
Geachte heer.
Kunt u mij doorgeven onder welke naam ik moet zoeken voor de :” C12 – 40 volt condensator om mijn Humax 5000C te repareren ?
Ik vind hem nergens.
Of weet u een internetwinkel waar ik deze kan kopen ?
Met dank en groeten
Arno Zegers
Ik heb de condensator bij Elektra in Breda gehaald. Deze hebben ook een internetshop (http://www.electra-breda.nl). Je moet een elco van 2200 uF hebben en dan liefst 25V of hoger.
Bedankt voor de hulp !!!
Gr. Arno
Mijn Humax ook kaduuk na 2.5 jaar….
Wat gaaf dat ik hierover info kan vinden!! En wat voor!
Ga morgen gelijk naar Elektra!
Hij doet het weer!!
Bedankt voor de info!
onwijs bedankt heb de condensater vervangen en doet het weer perfect
hij is 3 jaar oud
gr bas
Bedankt voor de duidelijke uitleg. Had nog nooit gesoldeerd maar het is me wel gelukt om de Humax te repareren dankzij de duidelijke foto’s. Nogmaals bedankt.
grtz
Peter.
@4, 25v of hoger?
Die lichtblauwe die jij erin hebt gezet is toch 16v, gezien de foto.
Gisteren zelf ook de condensator vervangen door een 16v exemplaar.
Ene van 25v of nog meer is beduidend dikker.
Ik heb er inderdaad een 16V exemplaar ingezet en dat loste bij mij het ‘Boot’ probleem op. Werkt jouw Humax nu ook weer?
Werkt weer als een zonnetje.
Ik heb de 5000c al sinds hij uit is, maar vorige week begon hij raar te doen met de HD zenders.
Vooral NED 1, 2 en 3.
Alleen maar blokken in beeld.
De dag ervoor nog geen last van.
Aan de bekabeling was niks veranderd, dus dat kon het niet zijn.
Allemaal Hirschman en het heeft allemaal altijd perfect gewerkt.
Het merkwaardige was: als ik dus die storing had op bijv. NED 1 HD en ik ging dan naar het menu van het signaal (om de BER waarde te zien veranderen) dan was de BER waarde “gewoon” 0.
En het beeld was dan goed, achter het menu.
Zette ik het menu weer uit, was en meteen weer die storing.
Ik kon er dus mee spelen: geen menu op voorgrond: storing en met het menu geen storing.
Even later kreeg ik het “boot-probleem”.
En toen wist ik genoeg.
Condensator vervangen en voilà, hij doet het weer.
Én storingsvrij.
Bedankt voor je tip!
Geweldig bedankt, foto’s maakten alles duidelijker voormij
condensator vervangen 0,95 euro
en hij doet het weer
super
Bass
Fijn te horen dat deze blog jou ook geholpen heeft. Aan het aantal reacties te zien lijkt dit toch wel een fundamentele design-fout van de Humax decoders.
Dit weekend begaf de humax irhd 5000c decoder het ook bij ons…3 jaar in geruik.
Naar aanleiding van de tips op deze blog vandaag de elco’s c12 en c23 vervangen, stonden beide bol.
Kosten…€ 2,16.
Soldeerpen erbij gepakt en er ff voor gaan zitten…nog geen 30min!!!
Ben totaal geen electro techneut, maar hé, repareren kan altijd nog.
Vanaf € 35,00!!! willen ze het gaan proberen, maar geen garantie.
Ik zeg, snel verdiend als je zelf tekeer gaat.
Decoder werkt weer prima, geen blokken meer op 1,2 en 3 en de hangende melding “b00t” is ook opgelost.
Bedankt voor je berichtje. Het is altijd leuk te lezen dat mensen via deze blog op een goedkope manier hun Humax hebben kunnen repareren!
Bedankt Henri,
Vandaag geen geduld had, om een condensator te bestellen, dus dan maar naar de winkel
C12 / 25Volt condensator gehaald voor 5.50€
Omdat de condensator langer is, kan de deksel niet worden gesloten, dus raad ik aan niet de pootje af te knippen, maar op lengte te houden. Maar vergeet niet de pootjes te isoleren b.v. met 2 stukjes krimpkous. op deze wijze kan je de condensator ombuigen, en maakt deze geen contact ( lees kortsluiting) maken met andere componenten. En zo kan ook de deksel gesloten worden.
Nogmaals dank Topper
Het is inderdaad even opletten welke condensator je uitkiest als vervanging. Die ik heb uitgekozen (2200 uF, 16 V) paste wel. Niet de pootjes afknippen en isolatie gebruiken is inderdaad een goede tip mocht het niet passen!
Bij mij vraagt de decoder steeds om de smartcard te plaatsen en dan heb ik even een verschrikkelijk slecht springerig beeld alsof er iemand met een kwast over is gegaan. Dan is het beeld weer weg en vraagt hij weer om de smartcard er in te steken en zo gaat dat maar door. Ik heb Ziggo gebeld en alle procedures een paar keer doorlopen zonder resultaat. Kan dit ook aan die condensator liggen of doet je decoder dan helemaal niets meer?
Dat lijkt me een ander probleem Martin. De condensator oplossing is voor het issue dat je Decoder bij het opstarten op ‘boot’ message blijft hangen.
Ik dacht ‘het kan me hooguit wat tijd en geld kosten’ dus ik vervang de condensator gewoon. Niet geschoten altijd mis. En ja hoor, hij draait weer als een zonnetje. Kosten € 1,45 voor een 16 volt condensator, even solderen en klaar is het. Ik denk dat het verschijnsel dat je hebt afhankelijk is van het moment waarop de condensator het begeeft, en dat was bij mij niet bij het opstarten. Henri, in ieder geval bedankt voor je snelle reactie en succes met je blog.
Bedankt voor je overzichtelijke website/bericht!!
Ook hier bleef hij in “boot” hangen. C12 stond bol, dus deze vervangen.
Opstarten en gaan, althans bijna:)
Hij geeft nu aan dat er geen kaart inzit?? terwijl deze er wel in zit. Op de 5100C werkt de kaart gewoon.
Nu viel me op dat er nog een concensator bol stond. Die grote die plat ligt, voor het koelrib(richting de stekker gegeken.
Nu is deze vast geplakt met die witte smurrie dus ik kan niet zien welk type ik moet hebben.
Weet iemand hoe je die smurrie losmaakt?
Ps is het normaal dat er stroom op je koelrib staat 🙂 kreeg me toch een optater net!!
Het zou me niet verbazen Raymond dat deze ook kapot is. Ik weet echter zo ook niet welk type/Voltage dit precies is. Krijg je de witte smurrie er niet met Alcohol eraf?
PS: Condensators staan er om bekend spanning lang vast te houden. Kijk vooral uit met grotere varianten!
Ik heb twee “bolle” condensators in mijn Humax 5000c. Niet alleen de C23, maar ook de C1, de grootste liggende waarvan Raymond de specs niet kon lezen.
Bij mij lukt dat wel, het is een 82uF 450V.
Helaas kan ik bij geen enkele nederlandse leverancier zo’n condensator vinden. In China of zo bestellen durf ik niet. Bovendien zijn de verzendkosten dan erg hoog.
Het kan ook aan mij liggen, want ik ben helemaal niet thuis in de electronica. Maar dat is op jouw fantastische blog blijkbaar niet erg…
Heb je een tip?
Helaas ben ik ook niet zo’n grote kei in electronica Arjen ;-). Ik zou voorstellen om even met Elektra in Breda te bellen. Deze zijn altijd erg hulpvaardig en hebben enorm veel kennis van zaken. Succes ermee!
Ik heb de C1 (82uF 450 volt) vervangen door 3 parallel geschakelde 33uF 450 volt, iets anders wat in de buurt kwam had de electronicaboer niet. Zo kom je op 99uF 450 Volt. Ik heb de 3 elco’s bij elkaar getaped, min aan min en plus aan plus doorgesoldeerd en via draad gesoldeerd aan de pennetjes, let wel goed op de polariteit, dus plus op plus en min op min!!!!! (oude elco heb ik afgeknipt aan de pennetjes boven op de printplaat, met een schroevendraaier wip je hem dan zo van de print af) Hier kan je dan makkelijk de draden weer aan solderen en de elcos heb ik met tape in het kastje ergens geplakt. Quick and dirty maar werkt wel! Hierna was het vragen om de smartcard opgelost en werkt de decoder weer als een zonnetje..
Een 100uF 450 V zal ook wel werken.
Eerdere problemen met niet uit de boot komen heb ik ook al gehad, en toen had ik al de C12 en C23 vervangen. Hope this helps.
Leen bedankt voor je reactie. Hopelijk hebben anders mensen ook profijt van jouw oplossing indien het vervangen van C12 en C23 niet helpt.
Bedankt voor je duidelijke uitleg ga morgen ff langs electra en ga het ook proberen
Ik denk dat ik ook voor 16 volt ga ivm hoogte
Ik laat het nog ff weten hoe het afloopt .
Thnx
En hij doet het weer ik heb hem bij electra laten solderen, bedankt.
De groeten thnx
Bedankt voor de update Francoir! Ik ben blij dat deze blog al zoveel mensen heeft kunnen helpen. Ongelooflijk eigenlijk dat je met zo’n kleine ingreep je het apparaat zelf kunt repareren.
Hoi Henri, ik heb in mijn defecte Humax zojuist de C12 condensator vervangen (2200u/25V) en omdat de condensator meteen ernaast ook wat bol stond heb ik die ook maar meteen vervangen (680u/25V).
En nu heb ik dus voor nog geen 3 euro weer een werkende ontvanger 🙂 Bedankt voor de uitleg!!
(ik heb de condensatoren besteld bij http://www.elektronica-componenten.nl/)
Je hebt de gereedschapkosten, soldeertin en stroomverbruik niet mee berekend.
Maar verder knap dat je hebt kunnen oplossen. Het is ook een veelvuldig probleem bij die digitenne decoders.
Bedankt voor je info. hier. Heb de elco vervangen door een 3300 uf/16v
exemplaar. Welliswaar dikker en hoger exemplaar, maar alles past en de Humax draait weer als een tierelier.
