In de zomer zit je vaak buiten in de tuin en kun je de deurbel niet horen als deze gebruikt wordt. Nu zijn er draadloze deurbellen die je naast je bestaande deurbel kunt hangen, maar dat vind ik alleen maar onhandig en verwarrend. Je bezoek weet immers niet welke deurbel gedrukt moeten worden. Verder is er bij de draadloze varianten vaak geen goede feedback of deze ingedrukt is (met bijvoorbeeld geluid van de deurbel).

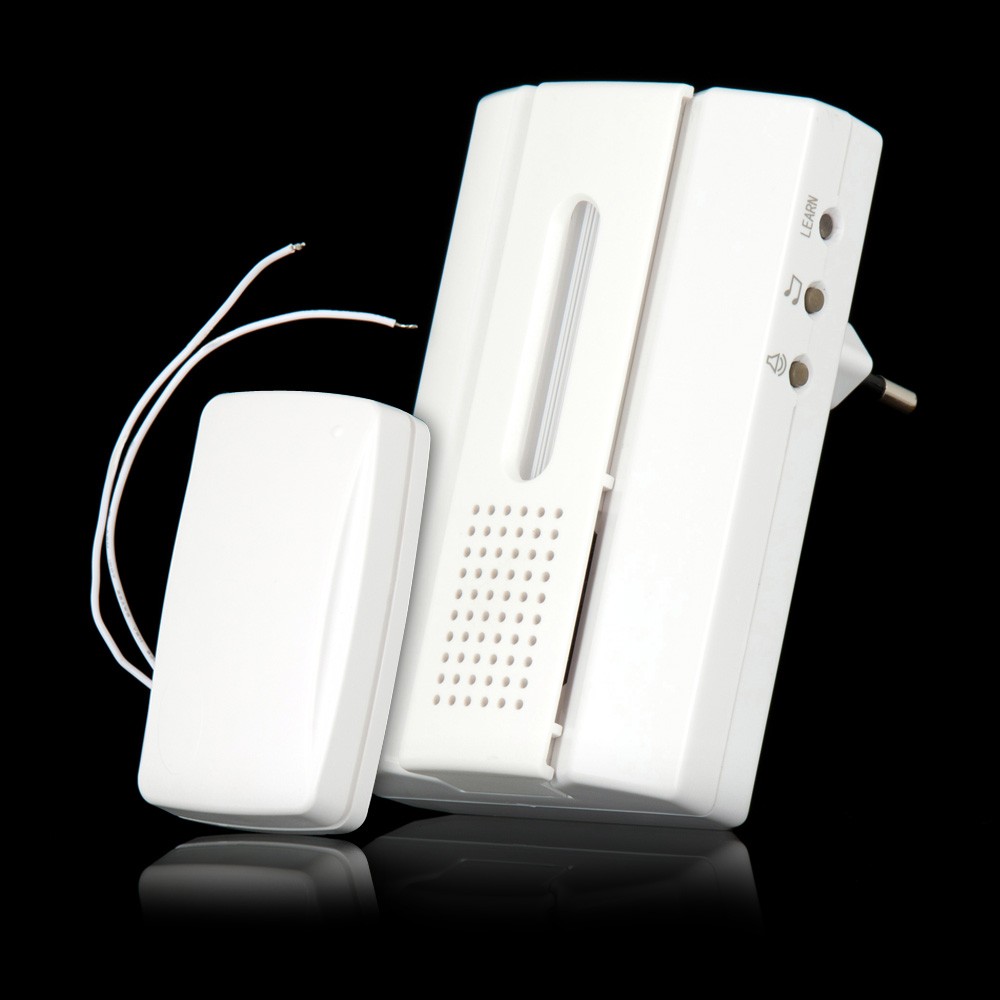

Nu is hiervoor een hele simpele oplossing waarbij je je bestaande deurbel gebruikt. Bij de KlikAanKlikUit serie heb je namelijk de ACDB-7000BC draadloze deurbel met drukknopzender die je kunt aansluiten op je bestaande deurbel knop.
Er is echter een trucje nodig om je bestaande deurbel zelf ook te behouden. Je mag namelijk de deurbel knop niet parallel aansluiten op de 2 draden van de KlikAanKlikUit deurbel zender daar deze anders onderdeel uitmaakt van het gesloten stroom-circuit van je bestaande deurbel. Dit is heel simpel op te lossen door gebruik te maken van een relais. Het principe van een relais is simpel. Als er een stroom loopt (door A1-A2) dan gaat de schakelaar (1-2) dicht.

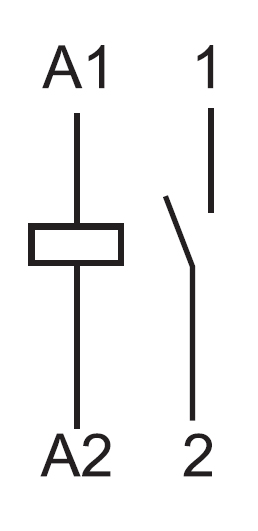

Je hoeft dus alleen maar A1-A2 in de stroomkring naar je deurbel op te nemen door A1-A2 van je relais parallel aansluiten op je bestaande deurbel. Zodra op de deurbel knop wordt gedrukt gaat er stroom lopen en klapt de schakelaar 1-2 dicht. Op schakelaar 1-2 sluit je dan dus de 2 draden van de KlikAanKlikUit deurbel zender aan.
Update 6 juni 2017:

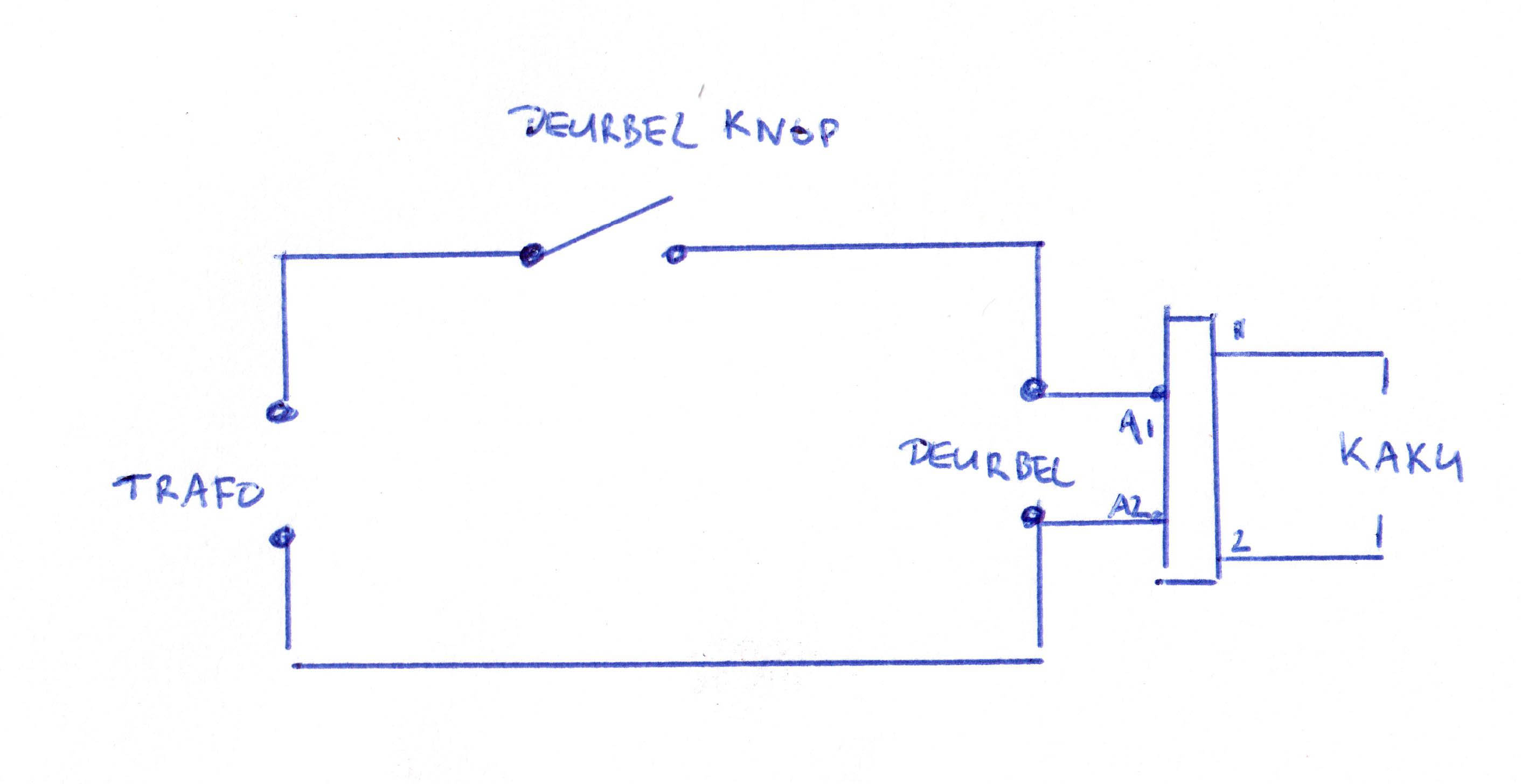

Op veler verzoek heb ik even een snelle schets gemaakt hoe je het precies moet aansluiten.

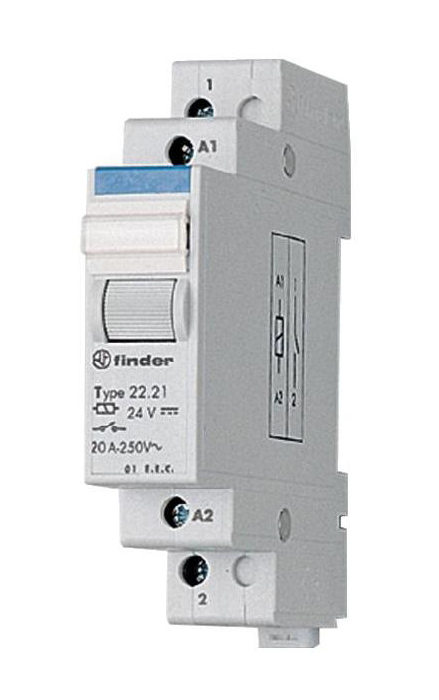

Ik heb zelf een deurbel die via een 8 Volt transformator werkt en moest dus een relais vinden dat voor 8 Volt geschikt is. Deze was zo gevonden bij Conrad in de Finder Relais series. Het is een Finder 22.21.8.008.4000 relais geworden.

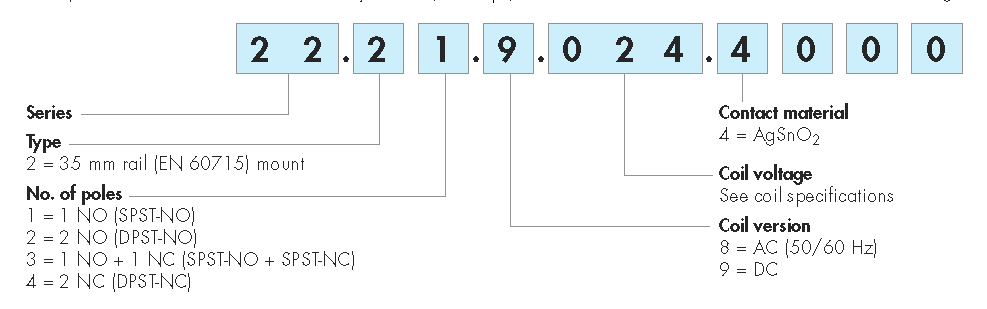

Bij de Finder serie kun je het type-nummer van een Relais heel simpel bepalen daar hun product-nummer onderstaande structuur gebruikt:
Deze heb ik bij Conrad besteld en na 2 dagen was deze binnen en zo aangesloten. Dit werkte meteen perfect. Als je op de deurbel knop drukt dan gaat de huidige deurbel over en de draadloze variant.
Extra leuke mogelijkheid is dat ik nu deze deurbel ook kan gaan toevoegen aan mijn
Pimatic configuratie. Het idee is dat zodra er op de deurbel wordt gedrukt, ik een notificatie op mijn telefoon krijg met datum/tijd wanneer deze ingedrukt is. Altijd handig om te weten of er iemand (bijvoorbeeld pakketdienst) al aan de deur is geweest.
Indien deze informatie je heeft geholpen, overweeg dan een kleine donatie. Ik gebruik deze donatie voor het onderhoud van deze blog. Een donatie maken is heel eenvoudig. Druk hiervoor de Donatie knop aan de rechterkant van het scherm. Je kunt zelf bepalen hoeveel je eventueel wilt geven.
Henri, hartelijk dank voor dit artikel. Ik heb exact hetzelfde probleem en dat heb je nu meteen opgelost.
Bedankt voor je reactie. Het is altijd fijn om te horen dat ik iemand heb kunnen helpen. Daar doe ik het tenslotte ook voor.
Is het ook mogelijk om een tweede deurbel te combineren met een bedraad intercom systeem bijv. de Elro VD 71.
Ik ken de Elro VD 71 verder niet, maar als je een stroomkring naar je bel hebt dan moet het principe op dezelfde manier mogelijk zijn. Idee is dat je de stroomkring gebruikt om je relais aan te sturen die op zijn beurt weer de ACDB-7000BC triggert.
Hoi Henri,
Mooie oplossing. Wilde ik graag gaan toepassen. Echter….
E.e.a. aangesloten zoals aangegeven, dus relais A1-A2 parallel aan bestaande deurbel. Werkte niet.
Ik aan het meten geslagen. Uitgangsspanning trafo wisselspanning 7 V. In de bestaande situatie met alleen de bestaande deurbel merkte ik dat de uitgangsspanning van trafo in elk zakt tot beneden de 3V als je op deurbelknop drukt. Dus te weinig om realis aan te sturen.
Nog even het relais direct aan de trafo gehangen en gekeken of de draadloze bel wekt. Nou die werkt dan!
Trafo niet meer goed of in bestaande circuit te veel vermogen verloren/ slecht contacten??
Als hobby electroman ben ik nu de weg kwijt. Kun jij me verder helpen?/
Bij voorbaat dank,
M.vr.gr., Pieter
Je moet het relais “in” de stroomkring van de deurbel aansluiten. Zodra je de bestaande deurbel drukt gaat er stroom lopen (en gaat dus je bestaande deurbel) en verder zal het relais dichtslaan. Hier sluit je dan je ACDB-7000BC op aan. Ik heb de tekst nu wat aangepast om dit duidelijker te maken. Sorry voor de verwarring.
Hoi Henri,
Het moet toch zijn dat het relais A1-A2 parallel met de bestaande bel geïnstalleerd moet worden (zoals eerst begrepen en gedaan). Maar mijn beltrafo (oude ETAF, 3 of 8 V AC en 0,5 A bij 8V). De bestaande bel bestaat bij mij uit twee gekoppelde bellen (hal en woonkamer) die waarschijnlijk teveel vermogen van het trafootje vragen. Koppel ik een los dan lukt het wel!!!!!
Moet dus waarschijnlijk een zwaardere beltrafo hebben wil ik alle bellen gelijktijdig laten functioneren.
De werking van een relais is dat als er een stroom gaat lopen door A1-A2, het relais gesloten wordt bij 1-2. Je sluit dus op 1-2 je ACDB-7000BC aan en A1-A2 neem je in de stroomkring naar je deurbel op.
Hoi Henri, nog even een berichtje van mij. Ik heb je al eerder bericht (29-01-2016).
Ik had naast de draadloze bel ook een bedrade bel gekocht van Byron. Deze bleek niet te werken op mijn bestaande trafo van 8V 0,5A. Dus een trafo van 8V 1,0A gekocht. De schakeling werkt dan wel, maar de bedrade bel niet meer, het relais trekt dan net iets te veel vermogen. Als ik het relais er tussenuit haal, dan doet de bel het gewoon. Dus maar een trafo van 8V 2,0A besteld in de hoop dat het genoeg is.
Helaas, ook met de trafo van 8V 2,0A gaat mijn bedrade bel (Byron) het niet doen in combinatie met het relais. Ik mis in jouw verhaal het merk en type van jouw bedrade bel. Ik vermoed dat ik toch een andere bedrade bel moet kopen.
Ik heb even voor je gekeken Peter. Ik heb een simpele oude deurbel van zeker 30 jaar oud. Op de transformator staan de volgende gegevens:
Etaf Scheltransformator
Type 130, Klasse II
Primair: 220V – 50 Hz
Secundair: 3 – 5 – 8 V (0.5A bij 8V)
Deze gebruik is dus in combinatie met een Finder 22.21.8.008.4000 relais. Dit werkt bij mij perfect en ben erg blij met deze ’truc’ en heb het daarom ook op mijn blog gezet om andere mensen eventueel te helpen/stimuleren.
Heb dezelfde beltrafo maar heb 2 parallel geschakelde oude deurbellen. Deze trokken samen zoveel vermogen dat de Finder niet geactiveerd kon worden. Nu de bedrade bellen er tussenuit gehaald.
De deurdrukknop direct op zender aangesloten en nu twee ontvangers (een beneden en een boven) aangemeld. Wekt prima maar zonder de bedrade bellen!
Hoi Henri, ik heb een eenvoudige deurbel gekocht bij electro-service-utrecht, oudegracht 168 utrecht. Deze winkelier denkt altijd met je mee. Zijn gerichte vragen, landden pas later toen ik de net gekochte deurbel in mijn proefopstelling opgenomen had en wederom geen geluid uit de bel kreeg. Vanaf het begin heb ik een stomme fout gemaakt. Ik heb steeds het relais serieel aangesloten met de bel. Ineens realiseerde ik mij, door een vraag van de winkelier dat het relais een gewone verbruiker is en dus parallel aangesloten moet worden. De deurbel heeft de hoofdrol en zowel de bel als het relais moeten gelijktijdig 8 V spanning krijgen. De voorkeursbel van mijn vrouw, de Byron 772 gaf wel extra problemen omdat deze zowel op een 9V blokbatterij alsook op 8V wisselspanning kan werken. Deze bel heeft dus 4 aansluitingen. Maar nadat ik de 2 aansluitingen voor de beldrukker had overbrugd, werkte het als verwacht. HET WERKT! en ook nog op de 8V 0,5A beltrafo die standaard in mijn meterkast zit. Hartelijk dank voor je blog en meedenken!.
Fijn dat het werkt Peter en bedankt dat je de moeite neemt om dit te melden. Idee achter mijn blog is om mensen te helpen en ik vind het leuk om te horen als dat is gelukt.
Hoi Henri, ik heb mijn raspberry tegenwoordig in de meterkast hangen. Dit i.v.m. het aansluiten van de bel. Kan ik uitgang 1 en 2 van het relais ook direct op de gpio pinnen aansluiten dat jij weet? Bijvoorbeeld pin 3.3v en gpio23. Kan alleen nergens vinden of je dit kan doen of dat je bijvoorbeeld nog een weerstand moet gebruiken.
Waarom zou je dat willen met de draadloze bel oplossing? Ik ga ervan uit dat je op je Raspberry PI ook de 433 Mhz RF Receiver & RF Transmitter hebt aangesloten (zie ook http://eye-vision.homeip.net/6582/arduino-nano-op-raspberry-pi/). De ontvanger van je draadloze deurbel sluit je op de relais aansluiting zodat deze een signaal stuurt naar je RF Receiver zodra je deurbel wordt ingedrukt.
Oftewel als je op je bestaande deurbel drukt met deze oplossing heb je:
– de bestaande deurbel gaat over
– de draadloze deurbel oplossing stuurt een signaal naar je RF Receiver op je Raspberry PI
Ik heb zelf een rule aangemaakt in Pimatic dat de Raspberry PI mij dan een pushover notificatie stuurt naar mijn Smartphone.
Op dit moment heb ik de draadloze kaku oplossing voor de bel nog niet. Ik dacht als ik nu het relais rechtstreeks op de pi kan aansluiten bespaar ik de kosten voor de kaku bel oplossing.
Ik had het eerst geprobeerd met de optocoupler oplossing. Echter krijg ik dat niet aan de praat.
Ik ga nu jou oplossing toepassen. Alleen vroeg ik me af of ik het relais direct kan aansluiten op de pi.
Beste Henri,
Ik zie dat je ook een rail nodig hebt om die relais op vast te zetten. Dit is een 35mm rail vermoed ik? En hoelang is die rail? Want ik weet niet juist welke ik moet kopen op conrad? Kan je hiermee helpen aub?
Thanks.
Hans-Willem
Dat is de standaard 35 mm rails inderdaad. Je hebt hiervan maar een heel klein stukje (5 cm is genoeg) van nodig, maar vaak kun je deze niet in deze kleine lengtes verkrijgen (minimaal 1 meter). Ik kon deze ook zo snel niet op de site van Conrads vinden en heb deze bij Elektra in Breda gehaald
Bedankt Henri, ik heb een geperforeerde rail v 35mm gevonden op Conrad v 118mm. Te lang, maar ik zal hem doorzagen. Alles besteld. Ben benieuwd of ik alles aan de praat zal krijgen.
Beste Henri, op de foto van jouw installatie is het mij niet duidelijk welke bedrading van de beldrukker afkomt. Het zwarte snoer van de transformator is de 220 neem ik aan en de witte kabels komen van de beldrukker en zouden naar de deurbel moeten gaan, kan je me dat schema nog verduidelijken?
Alvast bedankt voor je reactie.
Ik wil nl een KlikAanKlikUit aan mijn bestaande beldrukker en deurbel gaan installeren op jouw manier.
Zoals in de tekst vermeld hoef je alleen maar A1-A2 in je stroomkring van je normale deurbel op te nemen. Zodra je op de bestaande deurbel knop drukt krijg je de volgende acties:
1. Je bestaande stroomkring is gesloten dus je huidige deurbel klinkt
2. Het relais zal 1-2 triggeren die je op je draadloze deurbel aansluit

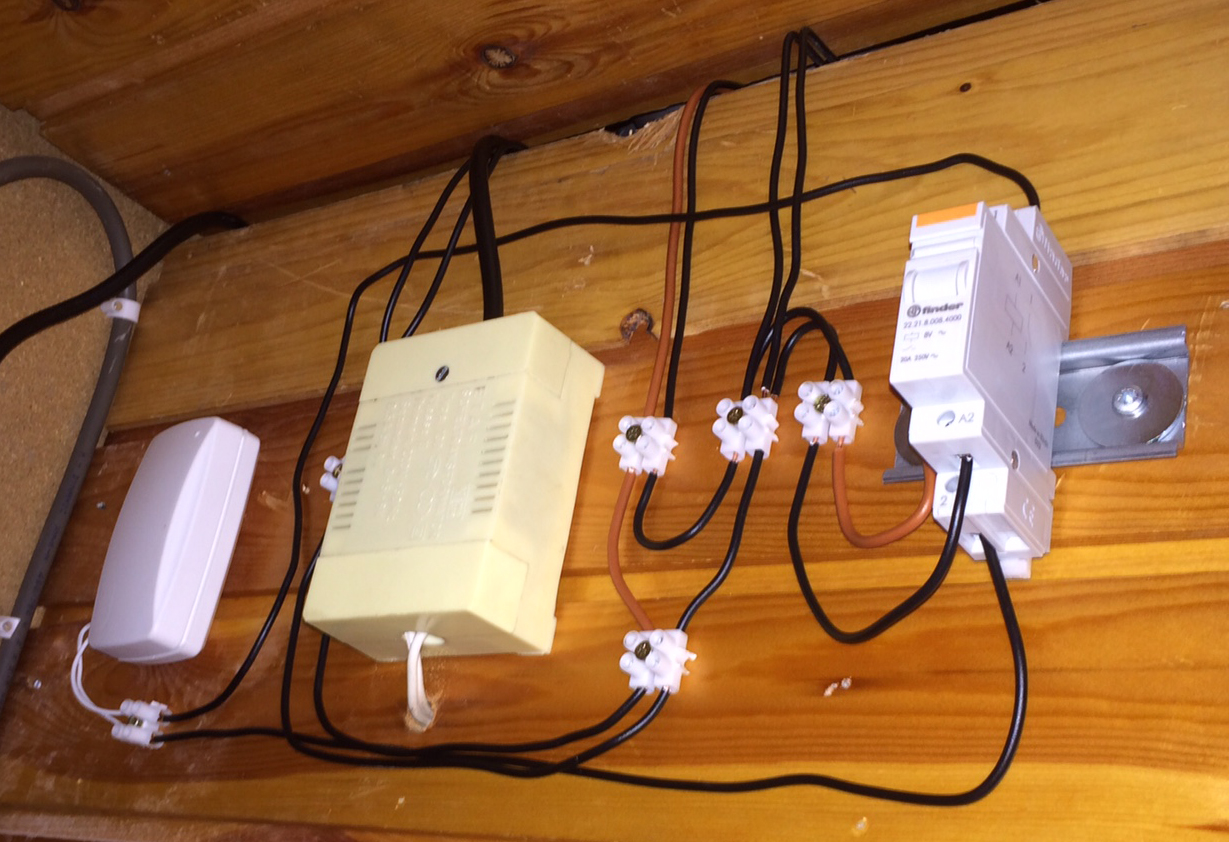

Bij mijn foto is de zwarte kabel bij de transformator inderdaad 220V en de witte kabel gaat naar de deurbel, waar de deurbel knop nog tussen zit.
Hallo Henri,
Hoe heb jij nu A1 en A2 aan je bestaande deurbel geschakeld?
Ik zie nl 5 kroonsteentjes (het kroonsteentje van de KlikAanKlikUit niet meegerekend).
En door dit aantal kroonsteentjes zie ik even niet hoe en wat er nu allemaal geschakeld cq aan elkaar gekoppeld is als niet E-techneut.
Let vooral niet op het aantal kroonsteentjes. Ik had dit eventueel nog kunnen optimaliseren. Ik heb eigenlijk weinig aan aan mijn eerdere verhaal toe te voegen toe te voegen. Als je het principe van een relais door hebt is het eigenlijk allemaal erg logisch. In je oorspronkelijk situatie heb je een deurbel en knop. Als je op de knop drukt gaat de stroom lopen en klinkt je deurbel. Nu plaats je een relais in je bestaande stroomkring (A1-A2). Vandaar ook dat een juist relais met de juiste Voltage moet uitkiezen (in mijn geval 8 Volt). Als de stroom gaat lopen zal ook je relais omslaan (dat is 1-2 en hierop sluit je de KAKU deurbel ontvanger op aan).
je gebruikt steeds de term “in je bestaande stroomkring” maar dat is verwarrend omdat hier doorgaans serieschakeling mee bedoeld wordt. Het relais staat juist parallel aan de bel
Klopt. Als het goed is moet dat duidelijker worden als je alle comments leest. Verder geef ik duidelijk aan in de blog dat je parallel moet aansluiten.
Ik heb je interessante artikel over de KlikaanKlikuit deurbel gelezen. Ik heb net 2 setjes gekocht, heb de bestaande deurbel afgekoppeld en de draden via de bijgeleverde klemkroonsteen gekoppeld (kaku draad met knoop en plakband = L, en bestaande draad rood = L?) …..maar niets nada, krijg geen geluid uit de ontvanger bij het initieel koppelen. Heb voor de zekerheid diverse combinaties geprobeerd (want ik had 2 setjes gekocht) maar wat ik ook doe: de ontvanger en de zender lijken niet samen te werken 🙁
Heb je nog goede tips? Alvast bedankt voor je tijd en het meedenken.
Het enige waar ik nog aan kan denken is dat de batterij in de zender leeg is (wat niet zou mogen als je deze nieuw gekocht hebt). Voer anders de zoekmode toch nogmaals uit. Stop de bel-module in het stopcontact en druk niet langer dan 1 seconde op de ‘learn’ knop. Verbind nu binnen 15 seconden de 2 draden van je zender (waar je normaal gesproken je deurbel op aansluit).
Dank voor je reactie.
Had gisteren al een nieuwe batterij geprobeerd.
Vandaag nog even via jouw methode de “learn” uitgevoerd……helaas niets.
Heel vreemd. Ik zou terug naar de winkel/bouwmarkt gaan en je versies omruilen.
Contact gehad met de helpdesk en die gaven hetzelfde advies.
Ik denk er aan om nu de 7000AC te nemen (met draadloze drukker ipv te integreren zender). Die kan ik ook op een andere plek in huis testen. Op die manier kan ik uitvinden of er iets in de huidige ruimte is dat het signaal verstoort.
Beste Henri,
Allereerst bedankt voor het delen van deze oplossing!
Ik heb eea besteld: Finder 22.21.8.008.4000 en de KIKA 7000B en bezit een trafo in de meterkast Drespa 8V 1A.
Als ik het goed begrijp onderbreek ik een draad van bijv de beldrukker en zet het finder relais daartussen aangesloten op aansluitingen A1 en A2, althans zo heb ik het gedaan. Wanneer ik nu op de beldrukker druk hoor ik het relais schakelen, echter de bedrade bel gaat niet af (de originele bel, dus niet de KIKA7000B).
Heb je een idee waar ik het moet zoeken of wat de oorzaak/oplossing hiervoor is?
Ik hoor graag van je.
Gr. Marc
Is je transformator/deurbel gelijkstroom of wisselstroom. Oftewel heb je een juiste relais uitgekozen.
Mischien een domme vraag, maar hoe zie ik dat?
Beste manier is om te meten met multimeter (dc = gelijkstroom en ac = wisselstroom). Zoek anders naar symbooltjes op je transformator en google deze.
Sorry, kan het niet vinden, is niet mijn vakgebied… 🙂 Op marktplaats heb ik eenzelfde gevonden: http://www.marktplaats.nl/a/doe-het-zelf-en-verbouw/elektra-en-kabels/m1047235096-beltrafo-kliksysteem-meter-groepenkast-kemakeur.html?c=a2384ef0ece270f44503df9f8598c624&previousPage=lr
Kan je hier iets mee?
Eerlijk antwoord: analoge elekronica is ook niet mijn sterkste kant. Daarom: meten is weten. Wellicht dat een andere lezer van mijn blog je kan helpen en een reactie hier achterlaat.
Oke, zal binnenkort zelf proberen te meten of wellicht dat een andere lezer inderdaad te hulp kan schieten.
Nogmaals dank voor je adviezen!
Hi Henri,
Ik ben er achter wat bij mij het probleem was… Ik heb in je beschrijving gelezen dat ik de stoomkring moest onderbreken en dat heb ik gedaan door het relais er tussen te zetten. Ook staat in je beschrijving om het relais parallel aan te sluiten en dit werkt wel. Kwestie van goed lezen dus! Excuses voor het plaatsen van mijn opmerkingen door niet goed te lezen en dank voor je artikel!
Vind het erg leuk dat mijn bestaande bel nu werkt naast de KIKA zender die gekoppeld is met mijn homewizard.
Gr. Marc
Fijn dat je dit even terug meld en harstikke goed dat het werkt bij je. Het is altijd leuk om te horen dat deze blog iemand heeft geholpen!
Hallo Henri,
Ik wil graag ook een draadloze bel aansluiten op de huidige bel. Ik ben niet zo goed onderlegd in de elektronica. Kunt u een schetsje (voor een leek) mailen welke draden waar in moeten als ik zo’n relais ga kopen en die draadloze deurbel en ontvanger van klikaanklikuit. Werkt de bel overigens zelf naar behoren (het zou voor ons voor buiten zijn).
Groet,
Patrick
Je zult toch echt eerst zelf moeten achterhalen hoe je huidige deurbel werkt (bv welke transformator en welk voltage). Afhankelijk hiervan kies je je relais uit. Het verhaal zou duidelijk genoeg moeten zijjn hoe je een en ander aansluit. Bij mij gaat nu zowel de huidige deurbel als de draadloze variant (die je in een willekeurig stopcontact kunt steken) over als je op de bestaande drukknop drukt. Dat werkt prima.
Hallo Henri,
Dank je wel, ik zal straks even kijken of ik iets kan vinden in de meterkast :-).
Groet,
Patrick
Dag Henri,
Bedankt voor deze uitleg, ik wil dit voor de zekerheid toch nog even met jou checken, mijn trafo is een Friedland D753, 220-240V 50 hz / 8V AC (wisselspanning) 1.0A. Begrijp ik het goed dat ik daarvoor net als jij de Finder 22.21.8.008.4000 relais kan gebruiken?
mvg
Thomas
Zover ik kan overzien kun je die inderdaad gebruiken Thomas.
Beste Henri,
Bedankt voor de heldere uitleg. Dankzij dit artikel heb ik het ook aangedurfd om dit aan te sluiten.
Ik had het relais eerst tussen het draadje wat van de knop naar de bel loopt. Hier werkte het helaas niet mee.
Nadat ik het relais met A1 en A2 op beide polen van de bel heb gemonteerd werkt alles precies zoals ik wil.
Groeten, Wouter
Bedankt voor de update Wouter. Je moet inderdaad de bestaande deurbel parallel op je relais aansluiten.
Bedankt voor deze blog Henri! Na alle spullen in huis te hebben gehaald ben ik aan de slag gegaan. De eerste fout dit ik maakte was het relais in serie te plaatsen ipv paralel. De tweede fout was dat ik het relais tussen de trafo en de drukknop had geplaatst (kreeg wel kaku signaal maar geen bel). Nadat ik de relais paralel tussen de trafo en bel heb geplaatst werken zowel de bel als kaku prima!
De Homewizard vangt het signaal nu op en stuurt een notificatie naar mijn mobiel.
Fijn dat het werkt Joost en bedankt voor de feedback.
nu vraag ik mij af. die kaku drukker heeft een 12v dc batterij. relais en trafo zijn 8v ac. kom er op de relaisaansluiting 1 en 2 toch 12v dc te staan? wil dit dus aansluiten op een andere draadloze drukker met een cr2032 batterij (3v dc)
Nee, daarop komt geen 12V te staan.
zie idd dat die kaku 2 contact draden heeft 😀 Maar als ik nu van een andere gongset de draden van de printplaat pakt en die op het relais aansluit moet het toch ook werken? want heb nog maar 1 jaar een draadloze gong set van: Profile Gong Draadloos Led Dasegno
zojuist van mijn bestaande draadloze drukknop 2 draden gesoldeerd, en nu is het exact als de kaku. 2 contacten als die kortgesloten worden de bel gaat!
wat ik nog niet begrijpt en nergens kan vinden, is dat schakelaar 1 en 2 gesloten wordt als er spanning op A1 en A2 staat. Maar wat voor spanning komt daar op te staan? of is het een puls?
Het is een contact (open/dicht).
klopt, zojuist eens research gedaan. Ik heb hier ook 8v ac trafo van 2A. Als je meet dan heb ik in rust 13v AC en als erop de bel gedrukt wordt 8.5v AC. Dus als ik het finder relais gebruik van 8v AC zal die het niet leuk vinden. Dit is tevens bij iedere (bel) 8v AC installatie zo. Ook met andere spanningen. Dus zo kwam ik deze tegen: ER12-200-UC dit is een multispannings relais. Daarmee zit je wel veilig. 8..253 V AC en 10..230 V DC
Hoi Henri.
Super leuke post. Heldere uitleg
Ik ga het ook proberen.
In de huidige situatie heb ik mijn traditionele bel buiten werking gezet.Of te wel me aan de instructies van Kaku gehouden.
Nu dat alles even ongedaan maken en die finder parallel aan de bel aansluiten.
Zag dat je uit de buurt van Breda kwam, dus wellicht hebben ze dat ding naast Elektra ook bij de Hornbach ‘-) Als het werkt geef ik een gil.
Hoi Henri, vandaag 22.21.8.008.4000 besteld bij Conrad. De hornbach heeft dat soort spul niet. Nog even geduld voor ik antwoord kan geven.
Henri, onderdelen zijn binnen, je schema gevolgd en het werkt direct.
Nadeel… ik mag het nu ook bij anderen gaan aansluiten 😉
Henri,
Ook ik heb je schema gevolgd en aangesloten. Blijkt dat mijn in de meterkast ingebouwde trafo 8V,05A (SCHUPA beltrafo rail NTR 100 060228) wisselspanning als uitgang heeft. Bij het indrukken van de deurbel gaat de bedrade gong met moeite (half) af. Het relais maakt ook lawaai (oorzaak wisselspanning?), de draadloze klik/aan klik uit bel gaat wel af. De deurbellen/trafo’s zijn allen wisselspanning. Moet hier niet een gelijkrichter tussen om van wissel naar gelijkstroom te komen voor aansturing relais?
Je hebt gelijkstroom en wisselstroom relais. Zie ook mijn plaatje met opbouw van type-nummer van relais (AC = wisselstroom, DC = gelijkstroom) die ze bij Conrad verkopen. Ik denk dus dat je een verkeerd relais gebruikt.
Dag Henri, Ik heb jaren geleden op een rommelmarkt voor vijf euro eens een bel gekocht die werkt op 220 volt (soort brandweerkazernebel o.i.d.). Die wilde ik graag eens toepassen. Is gelukt! Als extra bel die achter het huis ook te horen is. Dankzij jouw suggestie de bestaande deurknop aan te sluiten op een relais. Als schakelaar heb ik een amu-500 gebruikt (van klik-aan-klik-uit) werkt perfect. Dank voor de tip.
Henri, dank voor reactie. Het relais (Finder 22.21.8._008.4000) is 8v wisselstroom. Waarschijnlijk is de travo (0,5 Amp) te licht voor gelijktijdige aansturing van relais en deurbel (gong).
@huub trafo is idd te licht! waarschijnlijk heb je een gong tegen de 0.5a aan. dat heb je al snel… heb hier een 8vac 2a zonder problemen in gebruik met 2 zoemers en 1 gong. Maar als je de specs niet weet van de zoemer/gong zou ik naar 1a gaan (staat ook wel eens aangegeven op de bel/zoemer) relais gebruikt zelf ook een klein beetje stroom.
Ik heb een vraag over de aansluiting van de draadloze bel. Kan ik u een mail sturen met een elektrisch schema erbij.
Want vanuit de trafo 8v gaan 2 draden weg, 1 naar bel drukker en 1 naar bel gong daartussen zit dan ook een draad tussen bel gong en drukker. Waar precies moet ik A1 en A2 aansluiten. Kan dat recht achter de trafo waar die draden weggaan ? Of staat daar altijd 8 volt op.
Je moet A1-A2 parallel aansluiten op je gong. Deze krijgt immers pas stroom als je je bestaande drukknop indrukt. Op dat moment moet je dus ook je relais triggeren.
Het is wel belangrijk dat genoeg vermogen op transformator anders sluit de relais niet goed. Ik had eerst oude transformator van 8 V – 0,5 A, die wil de relais niet goed werken. Nu andere transformator van 8 V – 2 A werkt de relais goed.. Dus opletten naar vermogen van transformator.
Hoi Henry even een vraag jij heb een mooie foto geplaatst ik ben niet zo’n elektro man nu kan ik al die draden niet zo goed volgen ik heb alleen al een voeding in de meterkast op de rail ik neem aan dat die bij jou een losse voeding is op de foto je zou mij een plezier doen als ik een foto krijg van jou dat ik de draden goed zou kunnen volgen dan hoef ik alleen maar naar de foto kijken om aan te sluiten.
Alvast vriendelijk bedankt louwerens
Wat je op de foto ziet is de transformator van de bestaande deurbel. Ik heb geen foto hoe alle draden lopen. Als ik die wil maken moet ik mijn plafondje in mijn meterkast er weer uithalen en daar heb ik helaas even geen zin in. Sorry. Het is echter allemaal heel eenvoudig. Je hoeft alleen maar je relais parallel op je bestaande deurbel aan te sluiten en de draden van de draadloze deurbel ontvanger gaan op de andere aansluitpunten van je relais. Succes er verder mee Louwerens.
Sorry Henri het was niet de bedoeling om het plafonnetje slopen hoor.ik ga met het advies aan de Slag.
Bedankt louwerens
Bedankt voor je handige tips Henri, maar kan ’t geen kwaad dat de trafo wisselstroom afgeeft terwijl het relais speciaal geschikt is voor gelijkstroom? Alvast bedankt voor je antwoord.
Het lijkt me logisch dat je het goede relais kiest. Gelijk- of wisselstroom maakt zeker uit. Daarom heb ik ook een overzicht van het product nummer gegeven in mijn blog. Met ‘coil version’ bepaal je of je de wissel (AC) of je de gelijk (DC) stroom versie nodig hebt van het relais.
OK, sorry. Had ik niet begrepen. Bedankt in ieder geval.
Geen probleem. Beter vragen dan dat het fout gaat. Succes ermee.
Ik heb afgelopen zaterdag de KlikAanKlikUit deurbel met zender gekocht, zodat ik mijn bestaande deurbel knop kan blijven gebruiken.
In jouw schema staat dat met behulp van een relais de bestaande deurbel die met een 8 volt trafo wordt gevoed, kan blijven gebruiken.
Hoe moet ik deze dan aansluiten de twee draadjes van de zender en de deurbelknop gaan ik een bijgeleverd kroonsteentje., maar hoe sluit ik dan het relais aan.
Ik ben geen techneut, vandaar deze vraag en om te voorkomen dat ik fouten ga maken.
Zorg er ten eerste voor je een goed relais uitkiest (let vooral op gelijkstroom vs. Wisselstroom, in meeste gevallen heb je een wisselstroom transformator op je bestaande deurbel). Het aansluiten is verder heel eenvoudig. Je hoeft alleen maar je relais parallel op je bestaande deurbel aan te sluiten en de draden van de draadloze deurbel ontvanger gaan op de andere aansluitpunten van je relais. Succes er verder mee Henk.
Leuke blog, ik heb het meteen geprobeerd. Alleen: ik heb misschien het verkeerde relais gekocht? De kika bellen gaan over, maar de oude bel in de gang niet meer…..
Ik heb als transformator: Friedland D753 Beltransformator 8 V/AC 1 A
Ik heb de Finder 22.21.8.008.4000 relais gekocht, dezelfde als in het blog besproken wordt (is ook AC).
Ik zou zeggen allebei wisselstroom, maar het werkt niet. Ik hoor wel een soort van klik bij de oude bel. Het maakt toch niet uit welk contact waarop zit in de 8V schakeling?
Heb je het relais wel goed aangesloten (A1-A2 parallel op je bestaande deurbel en 1-2 op je KAKU)?
Hi Henri, dank voor je reactie! Ik heb A1-A2 serieel op mijn bestaande deurbel en 1-2 op mijn KAKU-transmitter. Als ik het parallel doe, dan wordt het relais permanent geactiveerd (je ziet de knop ook ingedrukt zijn op het relais) en klinken continue de KAKU-bellen. Dat heb ik snel maar weer uitgezet 🙂
Je moet A1-A2 parallel op je bestaande deurbel aansluiten. Deze zal pas geactiveerd worden als je op de deurbel drukt (dan gaat er pas stroom lopen). Ik kan me niet voorstellen dat het relais permanent wordt geactiveerd als je deze parallel aansluit op je bestaande deurbel (dus niet knop). Er loopt dan immers nog geen stroom omdat je deurbelknop niet is ingedrukt.
Wat ik fout doe, besef ik me nu, is dat ik vlak bij de transformator, op de 2 draadjes die daar uitkomen, serieel en parallel werk. Het voordeel is dat dit uit het zicht is in de meterkast. Maar om met de bel parallel te schakelen moet het natuurlijk bij de bel zelf (in de gang, in het zicht). Ik denk er nog eens over na of ik dat wil.
Maar: bedankt voor de hulp!
Bij mij kwam alles samen in het plafondje boven mijn meterkast met kroonsteentjes. Ik kon het dus redelijk eenvoudig in de meterkast zelf oplossen buiten het zicht van de bel in de gang.
Hallo Henri,
Dit Interessante item vond ik via Google en had een Klik aan klik uit deurbel, ik wist niet hoe ik deze kon aansluiten op de bestaande deurbel. Ook heb ik een nieuwe deurbel trafo gekocht (Friedland D753) en heb
een door u geadviseerde relais besteld bij Conrad, verder heb ik een standaard deurbel drukker en bijbehorend
belletje. Alles aan gesloten zoals hiervoor beschreven is (denk ik) Druk ik op de deurbel drukker gaat alleen de originele bel en niet de Kaku. Druk ik op het testknopje van het relais dan gaat de Kaku af. Wat doe ik fout?
Ps. Ik heb van de bestaande situatie een draad die van de deurbel drukker af komt afgehaald en een draad van de trafo afgehaald en deze draden op A1 en A2 geschroefd van het relais.
Heb je het relais wel goed aangesloten (A1-A2 parallel op je bestaande deurbel en 1-2 op je KAKU)? Als er je dan deurbel drukt gaat er stroom lopen over je deurbel EN die triggert dan ook je relais die vervolgens je KAKU triggert.
Beste Henri,
Goed artikel!
Precies waar ik naar op zoek was. Ik heb hetzelfde relais gekocht bij conrad en aangesloten.
Aanvankelijk ging het niet helemaal goed omdat ik het relais in serie had geplaatst in plaats van parallel. Na het lezen van een van de commentaren hierboven (Peter van Draanen) realiseerde ik wat er mis was.
Nu correct aangesloten en het werkt perfect!
Hartelijk dank!
Groeten,
Bastiaan
Bedankt voor je berichtje Bastiaan en fijn dat het werkt nu. Sommige mensen hebben nog wat problemen, maar dit is vaak te wijten aan incorrecte aansluitingen. Feit dat het bij zoveel mensen al werkt geeft aan dat het gewoon mogelijk is.
Ik heb op A1 zit de draad naar de voeding op A2 zit draad naar de deurbel op 1 en 2 zitten de 2 draden van de Kaku de andere draad van de deurbel gaat naar de drukknop nu heb ik de overgebleven draad van de druknop aangesloten op de voeding. Ik heb eventueel een foto.
Dat lijkt me niet goed Ad. Nogmaals: A1-A2 parallel op je bestaande deurbel en 1-2 op je KAKU.
Hallo Henri,Dank je het is gelukt.
Hoi Henry,
Door jouw blog heb ik ook de KlikaanKlikuit oplossing gekocht inclusief de finder. Van de beltrafo gaan er 2 draden naar de deurbeldrukker en 2 draden naar de gong.
Nu heb ik tussen de 2 draden die naar de gong lopen een kroonsteentje geplaatst. Vervolgens 1 draad op de A1 en 1 draad daarvan op A2 van het relais aangesloten.
De KaKu op 1 en 2 aangesloten. Als ik nu op de deurbeldrukker druk, dan gaan de gong af, maar helaas wil de KaKu bel het nog niet doen (krijg hem niet aangemeld).
Heb evt. een schema, maar die kan ik niet via de blog plaatsten.
Hopelijk kan jij mij helpen.
Aansluiting is: A1-A2 parallel op je bestaande deurbel en 1-2 op je KAKU. Als je nu op de deurbel drukt dan gaat er stroom lopen door je bestaande deurbel (die gaat dan over). Dit zal dan 1-2 triggeren en dus je KAKU. Heb je je draadloze deurbel wel goed aangemeld? Die doe je als volgt volgens de handleiding:
“Druk niet langer dan 1 seconde op de verbindknop om de zoekmode te activeren. De zoekmode zal 15 seconden actief zijn en de LED indicator op de ontvangerzal langzaam knipperen. Zend, tijdens het knipperen van de LED indicator, een aan-signaal om de desbetreffende zendcode in het geheugen van de ontvanger op te slaan.”
Of je stopt de batterij in de zender. Hij doet het….. tx
Leuk artikel. Heb je deze al gezien? https://forum.athom.com/discussion/2771/connect-je-acdb-7000bc-met-je-bestaande-deurbel
Hoi ik heb de Byron BY535E set. Kan ik deze evt aansluiten op een bestaande drukker, of anders uitbreiden als ik er een setje bij koop. (ik wil dan niet twee drukkers bij de voordeur…
Ik heb geen idee daar ik geen ervaring heb met de Byron BY535E set. Misschien dat een van de lezers van de blog je kan helpen.
gelukt 🙂 🙂 🙂 ik heb de fabrikant een e-mail gestuurd, en deze mailde na lang beraad terug. Je kunt de set oneindig uitbreiden met units. je moet dan de extra bel inpluggen, of van batterijen voorzien, en daarna 10 sec de volume toets indrukken. na het dubbele piepje moet je op de deurbel drukker drukken, en deze is ingeleerd.
Toch bedankt voor het meedenken:)
Wat is de maximale afstand vanaf de zender waarop de draadloze bel nog werkt?
Heeft iemand deze info voor mij?
Alvast mijn dank.
Dat is denk ik erg afhankelijk van je situatie. Ik heb zelf de zender van de ACDB-7000BC in mijn meterkast hangen en overbrug hiermee gemakkelijk de 30 meter tot mijn buitenkeuken.
Dank voor je reactie, 30 meter zou prima zijn voor mij.
Ik heb de spullen besteld en zal gaan installeren zodra ik ze heb.
Ik laat even weten of het allemaal werkt.
Hartelijk dan k voor de installatiebeschrijving.
Hallo Henri,
Ik heb de spullen binnen en gemonteerd.
Werkt perfect dankzij jou beschrijving.
Mijn dank voor het delen.
Eindelijk is de bel hoorbaar in de keuken en de tweede bel zit op het terras.
Ik ben blij. 😁
Fijn dat het werkt Jan en dat deze blog je heeft geholpen. Bedankt voor de terugkoppeling. Ik vind dit altijd leuk om te horen.
Ik heb je post gelezen over de kaku deurbel icm bestaande belinstallatie. Als beltrafo in de meterkast heb ik een ABB haf ts8/8 SWH en een gong van Grothe.
Ik heb vervolgens het relais en de 7000b gekocht. deze heb ik vervolgens aangesloten door het relais in de stroomkring op de nemen (uitgang nummer 8 op trafo tussen gong en trafo in). de eerste keer op de bel drukken zorgen voor een raar geluid van de bestaande bel…. Kaki en relais weer ontkoppeld en nu werkt de bel helemaal niet meer…. enig idee wat dit kan zijn?
Ik ben bang dat je het dan verkeerd hebt aangesloten. Je moet A1-A2 van je relais parallel aansluiten op je bestaande deurbel en 1-2 op je KAKU. Deze krijgt immers pas stroom als je de bestaande drukknop indrukt. Op dat moment moet je dus ook je relais triggeren.
Ik verwacht niet dat je trafo zomaar kapot gaat. Je zou eventueel kunnen meten of deze nog spanning levert met een multimeter.
Eindelijk opgelost!
Ergo hahaha was dat de trafo goed is, het relais goed is en de bel goed is.
Maar waarom werkte het dan niet?…
de eerste keer had ik de boel in serie gezet,dat was niet goed. vervolgens op basis van jouw aanwijzingen parallel gezet. relais deed het echter de bel niet.
Hoe dat kwam? ik had tussen het moment van serie en parallel foto’s gemaakt van de bel installatie. Op de gong zelf zat een stickertje waar ik een foto van wilde maken. om deze goed leesbaar te krijgen heb ik aan de schel gedraaid.
de schel zelf zit niet gecentreerd. Doordat ik deze gedraaid had kwam de slaglepel niet meer tegen de schel.
nou hoe “simpel” kan het zijn he….
nogmaals ontzettend bedankt voor al je hulp en meedenken!
Ik heb mijn draadloze deurbel aangesloten op een bestaande bedrade bel zoals U in uw blog vermeldt.
De draadloze bel werkt prima maar de bestaande gong klinkt stil en ratelt een beetje. Ik heb het vermoeden dat de beltrafo 8V niet voldoende stroom kan leveren voor het relais 8V ac te kunnen aansturen. Hebt U dit ook of zou een nieuw beltrafo van 12 V AC helpen?
Alvast bedankt.
Ik verwacht niet dat je beltrafo niet zwaar genoeg is en dat je het verkeerd hebt aangesloten. Op veler verzoek heb ik zojuist even een snelle schets gemaakt in het blog artikel hoe je het met moet aansluiten. Heb je het precies zo gedaan?
Bedankt voor uw reactie.
Ik had het precies aangesloten zoals op de schets. Dus zal het probleem aan iets anders liggen.
snappen doe ik het niet. zo te zien staat het relais in serie net als de deurbelknop en niet parallel. of zie ik het verkeerd
Ik denk dat je deurbel en deurbelknop door elkaar haalt. Het klopt toch vooral als je beseft hoe een relais werkt.
Hallo,
Ik heb deze schakeling geïnstalleerd.
Voor relais heb ik echter dezelfde variant gebruikt , maar dan met 2 NO contacten .
Deze is ook gewoon bij Conrad te bestellen.
Hierdoor kon ik met een extra beltrafo de bestaande huis bel gewoon blijven gebruiken.
Bedankt voor deze handige deurbel.
Groeten, Dick
Hallo
Ik heb ook dezelfde spullen aangeschaft, en de relais werkt met de draadloze bel alleen de originele bel doet het met de inschakeling 1 keer en dan niet meer dit is de friedland deco met een constante spanning, maar ik zie dat jij op de foto 6 kabeltjes hebt ik heb er maar 4, wat doe ik verkeerd of waar of of wat moet ik die andere 2 kabeltjes op aansluiten ?
Alvast heel erg bedankt voor je reactie,
Groetjes Ron
Zie de schets in de blog. A1-A2 van je relais sluit je parallel aan op je bestaande deurbel (niet deurbelknop). Op 1-2 van je relais sluit je de 2 draden van de KlikAanKlikUit deurbel zender aan.
Hallo Henri,
Als ik het zo aansluit blijft mijn origine bel constant bellen en de relais doet dan niks
Raar. Lijkt me toch dat je het verkeerd hebt aangesloten of verkeerde relais hebt (goed gekeken of je gelijk- (DC) of wisselstroom (AC) nodig hebt). Bij mij en vele anderen (zie 112 reacties) werkt dit nl. wel. Voor mij is het nu lastig te bepalen waarom het bij jou niet werkt.
Hallo Henri,
Op mijn bestaande bel heb ik een aansluiting A-C gaat naar rechtstreeks naar de trafo, dan heb ik v/A-C daar zitten twee draden op 1 gaat er naar de trafo en de andere naar de bel knop, dan heb ik nog een c1 aansluiting die gaat naar de bel knop ik heb dezelfde spullen besteld zoals jij hebt
Heb je A1-A2 van relais parallel aangesloten op je bestaande deurbel? Daar gaat het nl. bij de meeste mensen fout.
Hallo Henri,
Het is gelukt dom van me het is inderdaad een kwestie van goed lezen, toch bedankt voor je reactie
Mag de KaKu zender 12 volt hebben mijn travo geeft 12 volt wisselspanning.
Ik ben bang dat je het niet helemaal begrijpt. Lees het blog artikel eens aandachtig door en probeer het principe van een relais te begrijpen.
De KAKU sluit je dus aan op het sluitcontact van het relais en daar heb je dus niet met voltage te maken.
Voor het andere gedeelte van het relais is dat wel belangrijk. Daarom moet je ook het juiste relais kiezen.
Je kan de KAKU vervolgens in een stopcontact steken aan de hand van een led transfo , die zijn 12V DC. + en – solderen op de plek waar de batterij komt, dan hoef je je geen zorgen te maken om de batterij periodiek te moeten vervangen…
Ik heb met veel belangstelling jouw artikel gelezen mbt het plaatsen van een extra deurbel.Omdat ik dit ook wilde doen heb ik dezelfde Finder relais aangeschaft. Helaas werkt het niet zoals ik had gehoopt. Ik heb niet heel veel verstand van electronica.
Ik heb een nieuwe Friedland gong in de gang hangen met en 8V trafo. Ik had al een Byron draadloze bel met bijbehorende drukker. Nu heb ik op de contacten van de drukker op het printplaatje 2 draden gesoldeerd en deze op het relais aangesloten (1 en 2). Het relais heb ik verder op de gong/trafo aangesloten (A1 en A2).
Ik heb het zover dat de gong overgaat en dat het relais ook getrokken wordt, maar de extra bel doet vervolgens niets. Als ik de draden dan loskoppel, begint de draadloze bel ineens over te gaan.
Ik zal ongetwijfeld iets verkeerd doen of verkeerde aannames hebben gedaan dat het in mijn situatie ook wel zou werken.
Kun je mij vertellen wat ik niet goed doe? Alvast hartelijke dank!
Als ik je verhaal lees dan denk ik dat je het inderdaad verkeerd heb aangesloten. Zie vooral mijn overzicht hoe je dit moet doen:
Je sluit dus je bestaande deurbel (niet deurbelknop!) parallel aan op A1-A2 van het relais. De 2 draadjes van je draadloze KAKU deurbel sluit je aan op 1-2 van je relais. Succes verder.
Dank voor jouw snelle reactie. Bijgevoegd enkele foto’s. De eerste 2 foto’s zijn van ‘de drukker’ die het draadloze signaal verstuurd naar de Byron bel. Daar heb ik de 2 draden op gesoldeerd die ik op de nummers 1 en 2 van het relais heb aangesloten.
De derde foto is van de gong. De rode en blauwe draad (in de rode mantel) komen van de trafo. De grijze en zwarte draad (in witte mantel) komen van de drukker bij de deur.
Ik heb het verschillende manieren aangesloten gehad, maar niets deed het goed. De zwarte en rode draad die je verder op blok ziet, zijn draden die van de aansluitschroefjes rechtsonder in beeld komen. Achter deze schroefjes zit volgens mij een klein print plaatje. Je moet de zwarte draad welke van de drukker bij de deur afkomt op een van deze 2 schroefjes vastzetten, afhankelijk van of je wel of niet een verlichtte drukker hebt.
Kan het überhaupt worden aangesloten? Alvast dank voor je reactie.
Ik denk dat je een denkfout maakt en niet goed leest. Je moet de deurbel (in jouw geval de gong), dus parallel aansluiten op A1-A2 van het relais. Op 1-2 van het relais sluit je de draadloze KAKU deurbel ontvanger aan. Verder hoef je niets anders aan te sluiten (dus niets met de deurbel knop/drukker).
Misschien maakt dit iets duidelijker hoe ik het gedaan heb.
Ik heb de draadloze deurbel en de relais gemonteerd volgen jouw schema, maar als we de bestaande bel er bij aan koppelen blijft deze continu door bellen de bestaande bel is wel een bel met een melodie. Mijn vraag is werkt dit systeem ook bij een bel met melodie?
Ik zie geen reden waarom het niet zou werken met een bel met melodie. Ik heb toch het idee dat je het niet goed hebt aangesloten. Je moet A1-A2 parallel aansluiten op je bestaande deurbel (niet knop) en niet in de stroomkring zelf.
Gave tutorial, ik heb wel een vraag:
Als ik de kaku in de andere stroomkring plaats (in linker kring op plaatje), en tegelijkertijd de trafo en deurbel verplaats naar de rechter kring op het plaatje, dan werkt het geheel toch ook?
Ik heb dan alleen een 12V relais nodig, toch?
Waarom zou ik dat willen? Ik vervang de trafo door een 8 volt aansluiting met daarachter een andere KAKU schakelaar, hiermee kan ik dan de oorspronkelijke bel aan en uit zetten, terwijl er wel altijd een belsignaal binnen komt via de KAKUbel. Handig als mijn kinderen slapen, maar ik bv via een lamp of ander signaal wel wil zien dat er gebeld wordt.
Ben benieuwd, iig alvast hartelijk dank!
Het idee van mijn oplossing is dat je de bestaande deurbel knop kunt gebruiken voor zowel je bestaande deurbel (met trafo) als de KAKU deurbel. Dit is mogelijk met de ‘relais’ truc. Je kunt nl. niet je KAKU deurbel zomaar in je Trafo stroomkring opnemen. Echter deze Trafo zorgt er nu juist voor je relais overgaat zodra je op de deurbel knop drukt daar en dan een stroom gaat lopen door het relais die 1-2 triggert.
Ik kan je verhaal niet helemaal volgen. Zou je eens een schets kunnen maken en uploaden wat je precies wilt doen?
Ik heb op basis van je blog een kaku deurbel besteld en een 8V relais bij Conrad zoals je beschreef. Als ik die nu echter tussen de draden naar mijn deurbel aansluit en hem indruk gaat mijn relais met 50Hz trillen in plaats van de deurbel. Het is een 8v 50Hz module in de stoppenkast waar de deurbel op aangesloten is.
Hoe moet ik hem juist aansluiten of heb ik dan een ander relais nodig?
Zoals aangegeven in mijn blog moet je eerst je huidige transformator checken wat voor relais je nodig hebt. Check vooral of je een AC of DC variant nodig hebt en welke voltage. Een ander veel gemaakte fout is dat mensen het relais in de stroomkring opnemen. Je moet deze echter parallel op je bestaande deurbel (dus niet deurbel-knop) aansluiten. Zodra je dan de deurbel-knop indrukt gaat er stroom lopen en zal zowel je bestaande deurbel overgaan als het relais ge-activeerd worden.
Dank voor je reactie. Sorry ik ben een beetje een leek op dit gebied. Heb daarom een foto bijgesloten van de deurbel en stop.
Kan je aangeven waar hij tussen moet aangesloten?
Ik kan zo natuurlijk niet zien welke draden waar naartoe gaan op basis van deze foto’s. Ik veronderstel echter dat blauw-rood je deurbel-knop is. Deze zal er waarschijnlijk voor zorgen dat de deurbel stroom krijgt op groen-geel. Je zou dus kunnen proberen om groen-geel bij het relais op A1-A2 aan te sluiten en de KAKU deurbel op 1-2 van het relais.
Indien groen-geel niet de draden naar je bestaande deurbel zijn dan zul je draden moeten vinden die er wel naartoe gaan.
De groene en gele gaan naar de deurbelknop buiten. De rode en blauwe komen van de meterkast. De gele draad loopt naar een printplaatje achterop de deurbel waaruit vervolgens de rode draad komt die je in het midden van de deurbel weer naar voren ziet komen. Als ik het relais aansluit op rood en blauw (dus een draad van A1 naar rood erbij en een draad van A2 naar blauw erbij), dan staat er continu spanning op wat ook niet de bedoeling kan zijn. Zie foto. Ik snap er niks meer van 🙂
Zoek de draden die naar je bestaande deurbel gaan en sluit hier parallel A1-A2 van je nieuwe relais op aan. Je moet dus niet vanuit je meterkast zoeken, maar vanaf je bestaande deurbel de 2 draden volgen. Zie ook mijn schets in de blog.
Rood/baluw lijkt bij jou dus je stroom-kring te zijn waar al spanning op staat en met het indrukken van de deurbel-knop gesloten wordt zodat de bestaande deurbel overgaat.
Nou, hier ook iemand die er niet uitkomt.
Heb een 12V AC beltrafo, dus een bijpassend Finder relais aangeschaft. Vervolgens de boel aangesloten, zie de foto in bijlage. Rechts is de trafo, rechtsboven gaat naar de schakelaar, rechtsonder naar A1/A2 van het relais, aansluiting op de bel spreekt voor zich. Parallel rechtstreeks op de polen van de bel werkte niet, daarna de optie op de foto geprobeerd naar aanleiding van jouw voorbeeld met kroonsteentjes.
Beide resulteert in hetzelfde: de bestaande bel maakt geen volledige uitslag (wel een “ding” maar geen “dong”) en het relais wordt niet getriggerd. Het lijkt alsof het toch in serie geschakeld staat en de spanning dus over de componenten verdeeld wordt ipv gelijk te zijn, maar volgens mij heb ik het toch juist aangesloten.
Of heb ik heel erg mis hoe ik het moet bedraden om tot een parallelschakeling te komen? Theoretisch snap ik wel hoe dit soort dingen werken, praktisch ben ik er niet zo sterk mee 😛
Er gaan 2 draden naar je deurbel (dus niet deurbel knop). Deze 2 draden moet ook parallel aangesloten zijn op A1-A2. Dat is eigenlijk alles.
Dat snap ik… Maar zoals je kan zien heb ik dat gedaan, vanuit het kroonsteentje gaan twee draden naar de deurbel en parallel naar het relais. Toch werkt het niet… Of klopt volgens jou deze manier van aansluiten niet?
Het lijkt me eerder (lastig te beoordelen n.a.v. foto) dat je hem in serie hebt aangesloten. Het handigste is om te checken welke 2 draden naar je bestaande deurbel gaan en dus pas stroom krijgen als je op de deurbelknop drukt. Hierop sluit je A1-A2 aan zodat deze ook getriggered wordt.
De twee draden die naar de bestaande bel/gong gaan zie je op de foto lopen… Daarop heb ik (iig volgens mijn redenering) dmv dat kroonsteentje het relais parallel aangesloten, vergelijkbaar met het middelste van de drie kroonsteentjes op jouw foto.
Ik zal nog wel es wat varianten proberen… Ik snap dat het relais parallel moet staan op de bel,
zoals gezegd, theoretisch snap ik precies hoe het schakelingetje hoort te werken, maar op de een of andere manier lukt het niet om dat te bewerkstelligen… Als ik uitteken zoals op de foto staat, zou ik dat parallel noemen, maar misschien steekt het toch ergens fout in elkaar.
Hi Job, ben je er ooit uitgekomen? Ik heb een vergelijkbaar probleem, echter bij mij triggert het relais wel bij het indrukken van de belknop. De bestaande belgong maakt alleen het dong geluid (bij loslaten belknop)..
Nee, eerlijk gezegd niet. Voor zover ik kon nagaan was de schakeling correct. Uiteindelijk was mijn voorzichtige conclusie dat de beltrafo in mijn groepenkast niet voldoende vermogen kon leveren (wel het juiste voltage, niet juiste amperage) om beide aan te sturen. Aangezien ik niet wilde stoeien met het vervangen van de ingebouwde trafo of een losse trafo, heb ik uiteindelijk mijn verlies genomen en een tweede draadloze Kaku bel unit gekocht en die gekoppeld aan dezelfde zender.
Ik heb het veel eenvoudiger gedaan zonder duur relais. Alle onderdelen bij elkaar iets van 2,50 Euro. Niet uitgaan van die 8 volt maar van die 8 volt 5 volt maken, maakt de keuze een stuk groter en gemakkelijker. Dit kleine relais trekt ook nauwelijks stroom. Enige is dat op de foto het printje is aangesloten op de afstandsbediening met één van de draden bij de batterij. Dat werkte om de een of andere reden niet terwijl het hetzelfde printspoor is. Als de twee draden bij het contact zijn aangesloten werkt het wel.
Voor de goede orde, de 8 volt aansluitingen op de tekening staan dus parallel aan de vaste deurbel (de fysieke bel, dus niet het contact) zodat er pas stroom door het circuitje loopt op het moment dat de deurbel wordt ingedrukt.
Hallo, Ik ben ook van plan om een ACDB 7000BC aan te schaffen om die tegelijk met mijn huidige deurbel te laten functioneren. Ik heb e.e.a. bij dit forum bekeken maar voor ik het serieus verder bestudeer heb ik graag antwoord op de vraag of het in mijn situatie wel mogelijk is. Uit de vraag blijkt waarschijnlijk al dat ik van dit soort zaken niet veel verstand heb. Ik voeg een afbeelding van mijn trafo en aansluitingen (rechtsboven in het plaatje) mee. Bij voorbaat dank als iemand het wil bekijken.
Op basis van deze foto kan ik niet beoordelen of het vanuit je meterkast gaat lukken, maar ik mag aannemen van wel. In principe moet je checken of je alle aansluitingen van: trafo begin – deurbelknop – deurbel – trafo einde hebt. Zoals in de blog aangegeven en in de diverse reacties terug te lezen kun je dan de oplossing toepassen door het relais parallel op de deurbel aan te sluiten.
Beetje oud artikel, maargoed:
Ook ik ben tegen het probleem aangelopen van het koppelen van ACDB-7000BC aan mijn bestaande deurbel. Het kan wel, vaak wordt er een extra relais tussen gezet, maar daar hoor je ook problemen over omdat de beltrafo dan niet genoeg vermogen heeft om en de gong en het relais te voorzien van stroom. Ook is het relais vrij prijzig.
Daarom heb ik een kleine pcb gemaakt waar een rectifier, condensator en opto-coupler op zit, daar kan je de draden van de KaKu zender dan rechtstreeks insteken, op de andere ingang sluit je de gong aan.
Beste Henri,
Bedankt voor je heldere uitleg, toch lukt het niet en volgens mij zit alles goed.
Dit heb ik:
Trafo:
beltrafo 0918-001
primair 220V
secundair 8V
50/60Hz
0,5 A
8 V
Deurbel:
8-16V
6V
Max 15 W
Friedland
TYPE 4
NOM-ANE
KAKU:
ACDB-7000BC
RELAIS:
Finder
22.21.8.008.4000
Wat heb ik gedaan:
Ik heb de draad opgezocht die naar de deurbel gaat.
Deze heb ik doorgeknipt en een kroonsteentje tussengezet.
Aan de kant van het kroonsteentje die weer naar de deurbel gaat heb ik extra draden erbij geprikt.
Deze twee extra draden gaan naar A1 en A2 van het relais.
Op 1 en 2 van het relais heb ik de ACDB-7000BC aangesloten.
Bij een test hoor ik de deurbel zachtjes brommen.
Maar niet de ding dong 🙂
Wat zou er mis kunnen zijn?
Zit het in de hardware of heb ik toch het aansluiten niet begrepen?
Je moet de deurbel (niet deurbel knop) parallel aansluiten op je bestaande deurbel en niet serieel. Zo te lezen heb jij het dus serieel aangesloten. Zoek de 2 aansluitingen op je deurbel en vanaf hier moeten de draden naar A1-A2 van het relais gaan.
over een weekje terug van vakantie dan opnieuw proberen. bedankt voor je snelle reactie.
om evt verwarring te voorkomen zo heb ik het gedaan…
is dat niet juist dus?
Lijkt OK. Op A1-A2 mag geen spanning staan als je deurbelknop niet is ingedrukt.
Ik ben wat verward over het volgende:
Deurbel:
8-16V
6V
Ik zie hier 6V en je relais is 8V / AC. De transformator is 8V (is deze AC of DC?).
In geval van twijfel is “meten = weten”. Dus even met de multi-meter kijken of het AC of DC is en of er spanning op A1-A2 staat als deurbelknop niet is gedrukt.
Zie hier deurbel en transformator.
Spannings meter heb ik niet zou ik even moeten kopen.
Tekentjes achter je deurbel (6V —-) suggeren dat de deurbel op gelijkstroom (DC) werkt met 6V. Dit zou je kunnen nameten (leen anders multi-meter van iemand anders). In dat geval heb je het verkeerde relais en heb je Relais Finder 22.21.9.006.4000 nodig. Wellicht kun je foute relais nog terugsturen in dat geval (echter wel eerst vergewissen wat je deurbel nu precies gebruikt).
Dit betekent dus: “meten = weten”. Succes.
Hetzelfde project wil ik thuis ook uitvoeren. De spullen zijn besteld.
Graag zou ik ook de telefoon aansluten op dezelfde manier.
De zender zou dan aan de telefoonlijn gekoppeld moeten worden (op een of andere manier, zoals een extre telefoonbel) of er zou een geluidsdetector gebruikt moeten worden.
Bellman heeft dit soort producten in het assortiment, maar die zijn peperduur.
Zijn er tips hoe dit aan te pakken?
Ik heb ook de draadloze deurbel gekocht en wil deze aansluiten zoals jij hebt aangesloten, maar ik als NIET elektricien snap er niet zoveel van. De relais Finder 22.21.8.008.4000 die jij vernoemt in je blog, zou dat werken met mijn trafo NEU-Schupa NTR 100 T25/E 220V 50/60 Hz?
Daarnaast vraag ik me af, wat voor stroomdraad ik moet gebruiken?
Kan dat met elk draad?
Zie afbeelding 5 welk relais je precies nodig hebt. Belangrijk is of je transformator van je bestaande bel gelijkstroom (= DC en dit is bij de meeste het geval, te herkennen aan == teken) of wisselstroom (= AC, te herkennen aan ‘golfjes’ teken) levert. Kijk verder welke voltage je transformator levert aan je deurbel. Bij de meeste is dit 8 volt. Derhalve kwam ik op het Finder 22.21.8.008.4000 relais uit.
Je kunt elk stroomdraad gebruiken om deze aan te sluiten. Ik heb normaal schakeldraad genomen, maar dat is niet per se nodig.
Ik heb een beltrafo waarop staat 8 V AC. Ik meet echter ruim 12 V AC. Kan ik dan toch het relais van jouw gebruiken, of moet ik een “zwaardere” uitvoering bestellen.
Heb je gemeten onder belasting? Wat meet je op de deurbel wanneer deze overgaat? Het lijkt me raar dat beltrafo indicatie niet overeen komt met wat het levert onder belasting.
Ik heb opnieuw gemeten, nu onder belasting (de deurbelknop ingehouden) en dan meet ik een voltage van ± 7.5 V tot af en toe 9,2 V. Kan het door jouw aangegeven relais deze spanning aan ?
Ik verwacht dat mijn aangeven relais dit wel aankan.Dit zijn relatief lage voltages met mijn weinig stroom en het relais is van industriele kwaliteit (wellicht overkill en er zullen vast goedkopere varianten zijn van mindere kwaliteit).
Heb donderdag relais besteld, vandaag ontvangen en geplaatst.
In één keer goed, werkt perfect. Bedankt voor je inbreng.
Bedankt voor de terugkoppeling Ton.
Bedankt voor de duidelijke uitleg in het blog!
Ik heb een hele oude beltrafo (vermoedelijk uit bouwtijd huis, 1955) een Friedland 752, input 220v 50 c/s ~ (ik neem aan dat dat wisselstroom betekent) output 3-5 v 1.0A.
Mijn vraag is: kan ik ivm de leeftijd van de trafo niet beter gelijk een nieuwe trafo kopen en zo ja, bestaan er ook trafos met ingebouwd relais? Dan ben ik in 1 x klaar.. ik heb al bij conrad gekeken maar zie door de bomen het bos niet meer..
Bedankt voor het meedenken!
Ik verwacht niet dat er Trafo’s zijn met ingebouwd relais (heb je nl. normaal gesproken niet nodig).
Thanks, dan ga ik een los relais bestellen!
Bedankt voor je duidelijke artikel! Mijn eerste poging vandaag is mislukt, maar dat was voordat ik dit artikel las, zonder relais dus. Ik deel het hier toch even omdat er iets interessants gebeurde en anderen die dit willen aansluiten mogelijk ook uit komen op je blog en dit nuttig vinden om te weten.
Ik weet niet of ik het goed uitleg, maar ik had de Kaku zender gewoon ‘aftakkend’ ertussen gehangen. Rode draadje vanaf de drukker los van de gong gehaald, in een kroonsteentje. In dat kroonsteentje één van de draadjes van de Kaku zender en nog een draadje van het kroonsteentje weer in de gong. Hetzelfde met het blauwe draadje.
Dit had als effect dat de Kaku zender continu aan het uitzenden ging en alle andere Kaku signalen wegdrukte, met als effect dat ik met de afstandbediening tot op centimeters dicht bij een schakelaar moest komen om de schakelaars te laten werken. Het gekke is echter, zowel de bestaande gong als de nieuwe Kaku bel-ontvanger deden het goed. Pas toen ik de originele situatie herstelde deden alle andere Kaku dingen het weer goed.
Morgen maar eens een relais bestellen, want afgezien van de ‘zelfbouw / soldeer’ oplossingen lijkt dat toch de enige min of meer kant-en-klare oplossing te zijn. Ik ga nog wel even op zoek naar een goedkoper relais denk ik, vind het wel erg prijzig. Aan de andere kant, als het werkt, dan werkt het.
Bedankt voor je verhaal Erik. Met een relais gaat het je zeker lukken. Dat hoeft inderdaad echt niet zo’n dure te zijn. Voor een paar Euro heb je er ook al een.
Uiteindelijk heb ik toch degene gekocht die jij hierboven adviseert, kost wat, maar dan weet ik ook zeker dat het zou moeten werken. Als ik met mijn gebrekkige ervaring zelf ga lopen knutselen scheelt het misschien geld, maar is de kans een stuk kleiner dat het gaat werken 😉
Goedenavond Henri, top dat je de moeite neemt om willekeurige mensen te antwoorden! Ik ben er nog niet helemaal uit, maar ook nog niet klaar met zelf prutsen. Ik heb wel een vraag, mijn beldrukker is verlicht, dat betekent dus dat er eigenlijk continu spanning op staat en er dus ook contact is als de drukker niet ingedrukt wordt? Ik heb eigenlijk niet gekeken of er een knoopcelletje in zit ofzo.
Ik heb vanavond beide draadjes van de Klikaanklikuit zender op de draadjes van de drukker aangesloten en toen begon de zender continu te zenden, m.a.w. er is direct al contact zonder de drukker in te drukken. Enig idee of jouw setup gaat werken met mijn drukker?
Ik verwacht wel dat het moet kunnen werken Erik. Je drukker moet op een of andere manier voor zorgen dat de stroomkring naar je deurbel zelf gesloten wordt en dus gaat ringen. Zorg dat je vind welke draden je moet hebben om het relais parallel op aan te sluiten. Ik verwacht dat dit de 2 draden zijn die naar je deurbel (dus niet de drukker) gaan.
Mooi is dat he, alle tips zijn voorbij gekomen en als leek denk je “ik moet hier op letten, ik moet daar op letten” en dan toch, maak je een fout. Ik had hem gisteravond parallel aan zowel blauw als rood tussen bel en drukker gehangen. Vanavond parallel tussen trafo en bel en hoppa, het werk! Ben er blij mee! Bedankt voor je artikel en je reacties!
Fijn dat het nu werkt Erik en bedankt voor de terugkoppeling.
niet aan te raden, de zender kan geen spanning op de twee draadjes hebben, dan gaat ie stuk!
Dank voor het stappenplan! Aansluiten is hier nu ook gelukt 🙂
Goed gedaan Rens en bedankt voor het melden.
Mischien ter aanvulling van andere problemen.
Ook bij mij klapperde het relais en werkte de bel niet.
Ik had al het vermoeden dat de trafo te zwak was. 8V 0,5A
Tegenwoordig zijn de meeste trafo’s 1A.
Deze aangeschaft en alles werkt prima.
Bedankt voor de update Jan en inderdaad goede informatie.
Helaas had ik ook probleem nog na aanschaf van een 1A Byron trafo. Het relais wilde soms niet inkomen omdat de bel blijkbaar nog steeds teveel vermogen trok. Gelukkig had ik een Finder relais met 2 contacten gekocht die nu zelfs nog goedkoper bij Conrad zijn dat de enkele contacten (22.22.8.008.4000). Ik gebruik nu de Byron om alleen het relais te schakelen. De oude beltrafo word door relais contact 1-2 geschakeld en met relais contact 3-4 schakel ik de Lidl draadloze bel. Zie schema.
Ik heb het aangesloten maar mijn kaku deurbel reageert met een vertraging. Hoe kan dat?
Zou je bij de laaste foto van de meterkas met aansluitingen kunnen aangeven waar welk draad van is, waar het heen gaat?
Ik kan zo niet bepalen waarom KAKU deurbel bij jou met vertraging reageert. Bij mij gaat het dat altijd binnen 2 seconden. Voor aanslutien moet je gewoon schema van foto 3 volgen.
Zou je voor mij op deze foto willen aangeven waar elk draad voor dient, waar het vandaan komt enz. Ik kan dat zo niet goed zien. (en ik ben geen echte elektricien)
Foto 3 vertelt eigenlijk alles Jan. Je moet de deurbel (dus niet deurbelknop!), parallel aansluiten op A1-A2 van het relais. Op 1-2 van het relais sluit je de draadloze KAKU deurbel ontvanger aan. Verder hoef je niets anders aan te sluiten (dus niets met de deurbel knop/drukker).
Het werkt! Waarschijnlijk zat batterij van de zender niet helemaal goed, eruit gehaald, terug geplaatst en het werkt nu.
Harstikke goed Jan en bedankt voor de terugkoppeling.
Henri, leuk item dit.
In mijn opstelling heb ik een friedland d765 12vac trafo, gekoppeld aan een friedland D113 gong met drukker. Geheel is gekoppeld in de meterkast, aparte draden naar gong en drukker.
Ik heb dus naast de KAKU ook de relais nodig, maar de genoemde is te groot voor inbouw, zou deze ook volstaan ? https://www.conrad.nl/p/finder-260180120000-stroomstootschakelaar-inbouw-1-stuks-1x-no-12-vac-10-a-2500-va-503399
In de foto van de bekabeling is links aan de aanvoer, midden de drukker en rechts de gong.
trafo oranje aan blauw gong, trafo blauw aan blauw drukker, oranje drukker aan oranje gong.
plaats ik de relais A1/A2 dus aan oranje en blauw van de gong en dan 1/2 aan de kaku
Zie foto 3 in mijn verhaal voor de aansluitingen. Marcel. Je moet de deurbel (dus niet deurbelknop!), parallel aansluiten op A1-A2 van het relais. Op 1-2 van het relais sluit je de draadloze KAKU deurbel ontvanger aan. Verder hoef je niets anders aan te sluiten (dus niets met de deurbel knop/drukker).
Werkt het ook met een verlichte beldrukker?
Ik heb daar geen ervaring mee, ik zou verwachten van wel aangezien je het relais parallel aansluit op je deurbel (dus niet deurbelknop).
Het werkte meteen perfect. Dank!
Perfect Erik en bedankt voor de terugkoppeling!
Hallo, ik zou dit ook willen proberen te doen. Zou je die foto van die houten plank, waar alles op gemonteerd staat eens kunnen bewerken? Wat zijn al die kabels die van boven komen? En achter de deurbel denk ik dat ook nog een lusterklem verborgen zit, of zie ik dat mis?
Laat je niet “afleiden” door de foto van de houten plank. In principe is het heel eenvoudig. Je moet de deurbel (dus niet deurbelknop!), parallel aansluiten op A1-A2 van het relais. Op 1-2 van het relais sluit je de draadloze KAKU deurbel ontvanger aan. Verder hoef je niets anders aan te sluiten.
Hey, thx… hierboven werd de vraag gesteld of het ook zou gaan met deze schakelaar https://www.conrad.nl/p/finder-260180120000-stroomstootschakelaar-inbouw-1-stuks-1x-no-12-vac-10-a-2500-va-503399
Heb je daar een antwoord op? Ik heb namelijk geen plaats meer in mijn electriciteitskast.
Zo ja, moet deze dan gewoon 220V krijgen van ergens?
Ik heb daar geen antwoord op Manuel, maar een relais is en relais, dus dit zou well moeten kunnen werken. Het relais krijgt zijn stroom gewoon van de stroomkring waar je het op aansluit, dus je hebt niet apart 220V nodig.
Addendum:
Ik lees in commentaar bij jouw voorgesteld relais het volgende:
“Het relais is zonder meer zeer degelijk, alleen was (volgens mij) niet duidelijk aangegeven dat het hier een “hold” relais betrof: spanning erop = aan, de volgende keer spanning erop = uit. dat gaf een heel vreemd resultaat bij mijn badkamer /toilet ventilator.”
Ik ben dus niet zeker hoe de ACDB-7000BC hierop reageert…
Hoi, hier ben ik nogmaals. Het laat me niet los…ik heb een tekening gemaakt van hoe het aangesloten is en hoe ik dan verder denk dat het moet (in het groen). Klopt dit? Feit is dat ik de bel vele jaren geleden heb moeten verhangen en ik dus niet meer juist weet hoe het in mekaar steekt. Ik heb van alles foto’s gemaakt en dan een schema. Het groene gedeelte is wat ik nu moet doen. Die 1 en van de relais zijn duidelijk, kloppen de A1 en A2 ook? Bedankt alvast voor de hulp ! !
A1 en A2 moeten parallel op je deurbel (dus niet deurbelknop die ik niet duidelijk in je schema zie), zo eenvoudig is het.
Die onderste buis komt van de oude bel. Daarin zitten 2 stoomkabels, die nu niet meer aangesloten zijn en vervangen zijn door de zwarte kabel en nog een zwarte en een rode kabel.
Edit: dan zou ik hem dus wel verkeerd aansluiten.
A1 moet dan op de 0 of 1 van de bel en A2 op de 3 van de bel?
Nog enkele foto’s
Als de 3e foto je deurbel is dan lijkt het me dat je A1 en A2 op de rode en blauwe draad daar aansluit. Je kunt dat checken door te kijken of er stroom gaat lopen over deze 2 punten als je op de deurbelknop drukt. Maak verder meer duidelijk wat je deurbel is en wat je deurbelknop is.
Net eens getest. Op 0 en 1 staat constant 15v. Op 0 en 3 staat niets maar wel als ik op de bel duw. Dus daarop dan A1 en a2 aansluiten?
Ja
Ok, ga ik proberen….ik laat je iets weten als het klaar is! Alvast bedankt voor de hulp. Fijne avond nog.
Werkt gooooeeed !
Bedankt!
Even terugkoppelen dat ik het vandaag heb aangesloten en het werkt. In het begin even wat strubbelingen maar dat kwam omdat ik de kaku was vergeten te koppelen met de zender waardoor alles wel werkte en juist was aangesloten maar ik toch geen geluid kreeg. Stupid me ….lol 👍
Fijn dat het nu eindelijk werkt Manuel en dat ik kon helpen. Bedankt voor de terugkoppeling.
Hallo Henri,
mijn schakelingen voor 2e deurbel uit Elektuur hg 2004
En zelf ontwikkelde schakelingen op vero board
Hobby elektronica vele deurbel schakelingen toegepast ook KAKU.
Een omron relais 12V 300ohm met brugcel heeft weinig belasting voor 2e deurbel.
Wil wel mee denken bij problemen.
Jan ehlhobby
Bedankt Jan, Hopelijk helpt het andere mensen ook verder.
http://www.kijkers.tk hobby elektronica vragen.
http://www.deurbellen.ga alles over deurbellen.
Ik heb een ACDB-7000BC draadloze deurbel met drukknopzender aangekocht. Nu moet ik nog een relais hebben voor de aansluiting van de drukknopzender. Kunnen jullie me adviseren welke relais ik best neem. Best een kleine zodat ik die mee kan inbouwen.
Zie mijn schema’s op site’Grt, Jan
Hallo Henri,
ook ik heb met gebruik gemaakt van jouw duidelijke uitleg en heb de situatie ook werkend gekregen. Door de wijze waarop de deurbel is bedraad heb ik het relais en de zender naast de deurbel moeten hangen in een opbouwdoos. Nu zit ik echter met de situatie dat het Finder Relais bij indrukken van de Bel zoveel geluid maakt dat het de reguliere gong zo goed als overstemt 🙁
Ik werk met een Hager 8V beltrafo in de meterkast.
Wat zou ik kunnen doen om minder geluid van de relaisschakeling te krijgen? Helaas vind ik geen kleine 8V AC relais’ en weet ik niet wat ik zou moeten doen met gelijkrichters om een DC relais te kunnen gebruiken… Zo technisch ben ik dan weer niet…
Alvast bedankt voor een reactie!
Mijn Finder Relais maakt helemaal geen geluid (ook niet bij indrukken van deurbelknop). Weet je zeker dat je de goede Relais hebt gekozen. AC is wisselstroom en DC is gelijkstroom. Het 5e getal in de Finder Relais series geeft aan of je AC of DC hebt. Dit moet overeenkomen met je transformator die je gebruikt voor je deurbel.
Sorry voor de late reactie Henri, bedankt wel!
Ik had echt het goede relais besteld (ondertussen weer retour naar Conrad, dus of ik echt het goede heb geleverd gekregen weet ik eigenlijk niet).
Ik heb nu een autorelais van 12V gebruikt en dat maakt aanzienlijk minder lawaai (maar maakt desondanks wel nog steeds geluid). Voor mij doet dit het nu wel afdoende.
Heb een vraagje, ik heb een deurbelcamera aangesloten op de bestaande voeding van m’n analoge deurbel. De deurbel camera werkt perfect, alles werkt. Maar ik zou ook graag willen dat de analoge deurbel ook afgaat. Hoe kan ik dat het beste oplossen? Werkt dat ook met eer relais tussen de trafo en de deurbel
Ik weet niet hoe je deurbelcamera nu werkt. Kun je ergens detecteren met 2 draadjes dat de knop wordt gedrukt? Dat zul je eerst zelf moeten uitzoeken/controleren. Indien dat mogelijk is dan kun je in dat geval gebruik maken van een relais zoals in deze blog beschreven.
De bestaande deurknop heb ik vervangen door de deurbel camera, die wordt gevoed door de beltrafo en doorverbonden naar de mechanische bel. Normaal als je op oude deurknop drukt dan wordt er verbinding gemaakt en gaat de mechanische bel af. Maar ben benieuwd hoe ik de mechanische bel nu moet triggeren.
Zou dit wat kunnen zijn?
Ik heb zelf geen deurbel camera, dus kan daar niet over oordelen. Wellicht dat een van de lezers van mijn blog hierover iets kan vertellen.
Zou ik je eens iets anders mogen vragen? Ik zou op mijn poort een oog willen aansluiten, dat wannneer er iemand tussen passeert er binnen een bel gaat. Ik heb een oog gekocht en ik heb een bel, maar ik krijg het niet aan het werk, ik mis ergens iets. Zou je me daar ook mee kunnen helpen? Grtn, Manuel
Deze vraag hoort niet echt in deze discussie thuis. Maar wat je zou kunnen maken is een simpele oplossing met een ESP8266 bordje waarbij je het oog pollt op beweging en aan de hand hiervan zou je dan een externe bel kunnen aansturen. Dat zul je toch echt zelf verder moet uitzoeken. Op deze blog en internet staat hierover genoeg informatie.
Ik heb het zelfde probleem. Accu draadloos bel is snel leeg wordt er gek van. Heb een nieuwe bouw woning als 3 jr maar heeft geen aansluiting voor een deurbel in de meterkast. Kan iemand mij hierbij helpen?
Bedankt voor je uitleg met schema etc. Mijn vraag alleen is.. Je schema kan ik volgen, maar hoe lopen die aansluitingen nu in het echt? Op jouw foto zie ik namelijk veel meer kabels/aansluitingen dan in je schema.
Welke kabel op jouw foto leidt waarheen?
Door de foto lijkt het inderdaad nodeloos moeilijk. Zo heb ik het destijds oorspronkelijk structureel opgezet, maar achteraf gezien was dat zo niet nodig. Aangezien het werkt heb ik het niet meer aangepast. Gewoon het schema volgen en dan werkt het. Het is echt heel gemakkelijk.
In feite kan dit veel goedkoper als je wat van elektronica afkent.
Die drukknopzender hoeft niet aangestuurd te worden met een duur relais, maar dat kan ook met een transistor.
Waar je op moet letten is of er een lampje in uw drukknop zit, ik ga ervan uit van wel. Het gevolg hiervan is dat er altijd een kleine spanning op uw gong is maar niet groot genoeg om die te doen bellen. Bij sommige elektronische gongs wordt het aangeraden het lampje te verwijderen omdat anders de gong altijd blijft bellen. Dat komt dus door die kleine spanning die de elektronische gong als het indrukken van de knop detecteert. Als je het lampje verwijderd, dan heb je een open schakeling en komt er geen stroom door.
Ik ga ervan uit dat je wel degelijk een lampje in uw deurbel hebt.
Dan begin je met een spanningsdeler.
Een weerstand van 2,2k plaats je in serie met een weerstand van 220 ohm. Dit zorgt ervoor dat op die klein weerstand een spanning komt te staan die 10 keer kleiner is dan op de weerstand van 2,2K. Dus als er pakweg 1 volt doorgaat door dat lampje dan deelt die spanningsdeler dat door 10 en heb je slechts 0,1V. Dat is een spanning die te laag is om een transistor aan te sturen, de basis emitter overgang van een transistor is een diode en daar komt in geleiding 0,6V over te staan. Als er 8 a 9 volt doorkomt omdat de belknop is ingedrukt dan heb je pakweg 0,8V en dat is genoeg om die transistor in geleiding te krijgen. Vanuit uw spanningsdeler zet je een weerstand van 470K die naar de basis van NPN transistor gaat. De collector verbind je met de plus van de drukknopzender. En de min van de zender met de emitter van de transistor en met de onderkant van weerstand van 220 ohm. Wissel die om en het werkt niet.
Kost in totaal nog geen 2 euro.
Uw oplossing is elektrisch, mijn oplossing is elektronisch en veel goedkoper maar vraagt handigheid en meer kennis denk ik. Het eindresultaat is ook veel en veel kleiner het past allemaal op een vierkante centimer. Kan allemaal verwerkt worden in de gong zelf.
Uw deurbel is wisselstroom, maar daar hoef je niet van wakker te liggen. De schakeling werkt perfect ook zonder een gelijkrichter om van AC naar DC te gaan. Ergo de transistor die hier als schakelaar is gestuurd werkt op de positieve kant van de wisselstroom. Dat bleek voldoende te zijn.
Als je niet met een soldeerbout kan omgaan moet je er niet aan beginnen.
De transistor is een NPN transistor nl een BC547. Je moet natuurlijk die zijn aansluitingspinnen opzoeken. https://www.prolectra.nl/mosfet-s-transistor/220-bc547-npn.html
Als je het lampje uit uw deurbel verwijderd, dan heb je de spanningsdeler niet nodig en stuur je onmiddelijk de weerstand van 470k aan. Dan heb je dus letterlijk maar 2 componenten nodig. Met lampje in uw deurbel dus 3 weerstanden en 1 transistor. Veel goedkoper dan een relais en een transistor gaat echt niet verslijten omdat er geen bewegende delen zijn.
Die elektronische gongs die niet werken als je het lampje niet verwijderd zou je dus met mijn schakeling ook kunnen aansturen en dan kan je het lampje laten zitten. Toch wel nuttig voor degene die op je deurbel wil drukken.
De reden dat ik deze schakeling heb gemaakt is omdat die draadloze deurbellen echt rommel zijn. In de winter of als het regent werken die dingen niet. En een gewone elektrische deurbel werkt bij elk weertype. Als je die pas plaatst merk je daar niks van maar na een tijdje kom je in de problemen. Pakjes die niet geleverd werden omdat ze denken dat je niet thuis bent en zo.
Bedankt voor je uitvoerige reactie Philip. Ik ben zelf meer van de ‘digitale’ electronica en heb dus voor een relais gekozen. Wellicht dat andere lezers van mijn blog nu voor jouw oplossing kiezen als ze wat handiger zijn.
Ik ben wel eerst bij jou langs geweest om mijn idee uit te werken. In feite is mijn idee niet mijn idee maar dat van u. Alleen gebruik ik dus die transistor als schakelaar. Principieel is het hetzelfde.
Hallo Henri, kun jij mij op weg helpen?
Ik heb twee deurbellen met ingebouwde trafo’s die elk afzonderlijk op 230v aangesloten zijn. Bij beide zijn de 8v draden daarvan op één deurbelknop aangesloten. Alles werkt goed.
Nu wil ik de ACDB 7000BC zender (12v) ook op dezelfde deurbelknop aansluiten, tbv een draadloze bel.
Welke actie moet ik voltooien om de drie bellen werkend te maken, zonder alternatieven als drie draadloze bellen o.i.v.?
Bedankt vast voor de reactie! Mvg, Erik
Zover ik kan overzien kun je gewoon mijn schema gebruiken. Je kunt het relais dus op een deurbel van je keuze parallel zetten. Als deze nl. getriggered wordt, dan wordt ook het relais getriggered.
Helder, ik ga het nog eens nalezen, kijken of ik eruit kom. Bedankt en ik laat het nog wel weten!
Henri, wil je me even verder helpen: ik heb jou suggestie met de relais proberen uitvoeren maar het lukt me niet om de beide bellen te laten afgaan. Ik heb van mijn uitrusting wat foto’s gemaakt en misschien kan je daar uit afleiden wat ik fout doe. Hartelijk dank om even mee te zoeken
Ik zie geen foto’s in je post. In principe is het super simpel. Relais A1-A2 parallel op je deurbel (dus niet deurbel knop) en je KAKU op 1-2 van relais.
Beste Henri
Ik ben a technisch en heb je verhaal verschillende keren gelezen foto van meterkast heb ik zorgvuldig bestudeerd en was uiteindelijk verwarrend. Maar de schets bracht uiteindelijk de oplossing al heb ik er lang op zitten puzzelen. Dankzij de link naar het relais enzo alles kunnen aanschaffen alleen het stukje rail geeft nog probleemen omdat ze dat per 2 meter verkopen en ik heb maar 8 cm nodig. Maar ALLES WERKT TOP.
Fijn dat het gelukt is Rini. Ik geef toe dat de foto van de meterkast wat ‘over-engineered’ is en de schets is inderdaad veel duidelijker (daarom heb ik die ook toegevoegd). Ik had hetzelfde probleem dat ze die rails alleen maar per 2 meter verkopen. Daarvan ligt een groot gedeelte nu op de ‘plank’.
Dit schema heb ik vorig jaar ook gebouwd voor mijn schoonvader in huis en het werkt helemaal!
Inmiddels kun je het ook vrij eenvoudig aanleggen m.b.v. de Grothe 43310 Mistral 400M. De “deurbel schakelaar” is op veel verschillende manieren toe te passen.
Bijvoorbeeld door hem parallel aan de bestaande gong te plaatsen waarna deze “deurbel schakelaar” wordt geactiveerd zodra de gong ringelt. Hierdoor wordt de draadloze 2e gong geactiveerd.
Deze Grothe schakelaar en gong is bij elkaar alleen wel iets duurder dan de oplossing van Henri. Bovendien is geen directe koppeling met Pimatic mogelijk. Voordeel is wel dat deze schakelaar op nog veel andere manier is toe te passen en/of uit te breiden, maar dat kan misschien bij KlikAanKlikUit ook.
Een aanvulling op mijn vorige bericht:
Een ring-bel zoals op de foto heeft het risico dat er toch een lekstroom vanuit de Grothe schakelaar gaat lopen door de spoel (contact 1-2) ondanks dat de deurschakelaar geopend is. De batterij van de Grothe zender loopt dan langzaam leeg is mijn ervaring.
Bij een ding-dong schakelaar is dit niet het geval (hangt af van het soort) en is er geen lekstroom risico. Let er dus op wat voor een soort bel je gebruikt.
Ben van plan zo’n klikaanklikuit deurbel te kopen.
Ben echt een leek in electronica, dat zal je misschien direct merken.
Parallel aansluiten mag niet, maar als je die nu in serie schakelt?
Lukt het dan niet, zonder die relais en zo?
Je zult echt gebruik moeten maken van een relais Philip anders gaat het niet werken zoals jij wilt. In mijn artikel zie je een vrij duur relais, maar er zijn vast goedkopere. Dat zou je eventueel bij een elektronica speciaal zaak kunnen navragen. Neem dan wel de gegevens van je bel transformator mee (gelijk of wissel stroom en voltage) ;-).
