In mijn vorige blog heb ik geschreven over TrueNAS SCALE en deze software bevalt erg goed. De volgende stap was het bouwen van een nieuwe Backup Server en ik heb hierbij gekozen voor een Jonsbo N3 NAS behuizing.

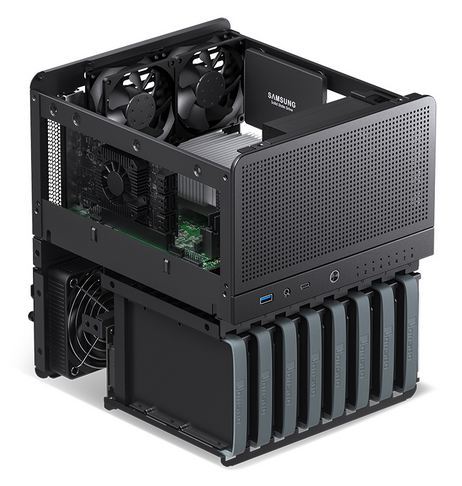

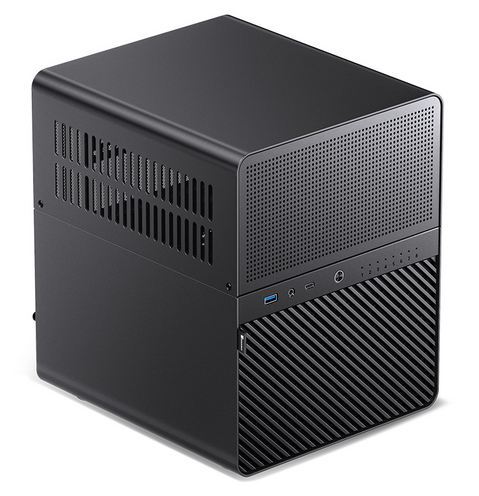

Jonsbo N3 NAS behuizing
De Jonsbo N3 is een NAS behuizing die 8 x 3.5″ drives en 2 x 2.5″ SSD drives kan bevatten. Deze kast is geschikt voor een ITX moederbord en heeft een SFX voeding nodig.
Zie verder ook deze review voor meer informatie over de Jonsbo N3 NAS kast.

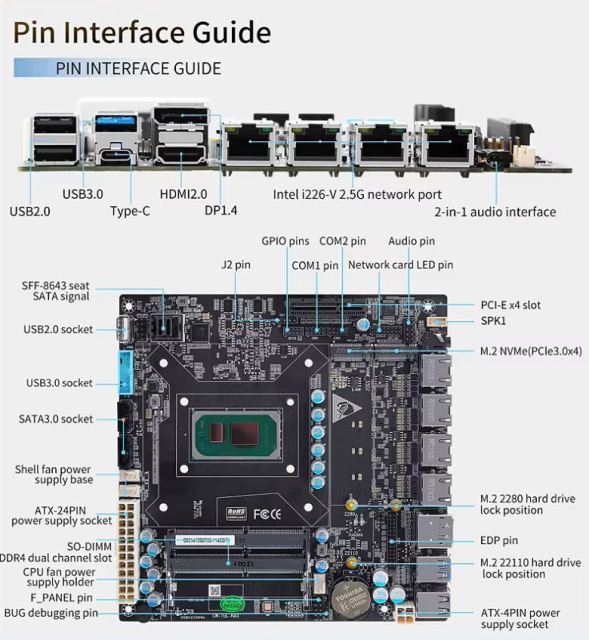

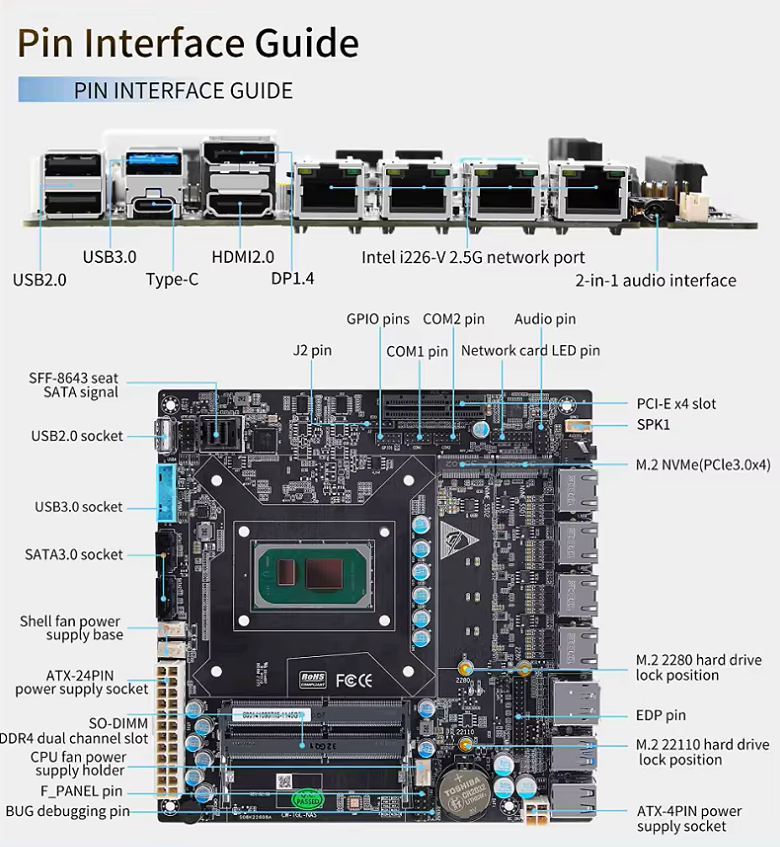

Topton i5-1135G7 ITX Moederbord
Het kiezen van een geschikt ITX moederboard was lastig vanwege de grote keuze. Ik heb vooral gelet hoe zuinig het moederbord is en dat deze initieel tenminste 6 SATA poorten heeft, een vrij PCI-E x4 slot en voldoende snelle netwerk poorten. Het is uiteindelijk een Topton i5-1135G7 ITX Moederbord moederbord geworden.
Ik heb bij AliExpress het moederbord inclusief SFF-8643 kabel (4 SATA) en JONSBO Radiator gekocht voor rond de Euro 265,= (dat is inclusief een 11e generatie high performance/low-power i5 processor).
Boodschappen Lijstje
Uiteindelijk heb ik de volgende zaken gekocht om mijn nieuwe backup-server te bouwen:
Megekko
1 x Jonsbo N3
4 x Toshiba MG08 SATA, 18 TB
1 x Kingston NV2 500 GB M.2 SSD
1 x Corsair DDR4 SODIMM Vengeance 2x16GB 2400
1 x Corsair SFX 750 (2024)
AliExpress
1 x Topton i5-1135G7 ITX Moederbord

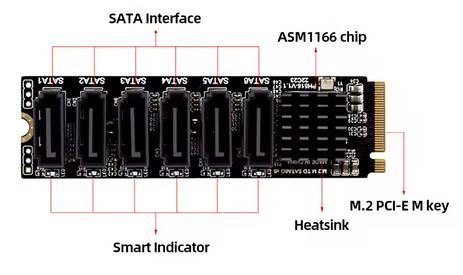

1 x M.2 NVME M Key to 6 Ports SATA3.0 6Gbps SSD HDD Expansion Adapter Riser Card ASM1166 Chip
Ik gebruik dus een M.2 NVME adapter om extra SATA poorten te krijgen en zodoende alle 8 SATA poorten van de Jonsbo N3 met het moederbord te verbinden.
Uiteindelijk was ik ongeveer Euro 675,= kwijt (exclusief de 4 x 18 TB harddisks) aan hardware met de mogelijkheid om nog uit te breiden met 4 disks in de toekomst indien nodig.
Assembleren
Op YouTube vond ik de volgende video voor het bouwen van een Jonsbo N3 NAS systeem:
De volgorde van bouwen is:
- Moederbord voorbereiden (geheugen, NVMe M.2 drive en radiator plaatsen)
- SFX voeding inbouwen
- SATA paneel van power connectors voorzien (2 x Molex stekkers) en SATA aansluitingen naar buiten leiden
- Fans aansluiten op SATA paneel
- Moederbord voorbereiden (geheugen, M.2 SSD, M.2 NVMe to SATA en CPU koeler installeren)
- Moederbord in Jonsbo N3 installeren
- Benodigde kabels aansluiten op moederbord
- Harddisks aansluiten
TrueNAS SCALE
Nu komt altijd het moment van de waarheid, start het syteem op? Gelukkig was dit het geval en het eerste wat ik altijd doe is de BIOS instellingen checken en aanpassen naar mijn behoeften. Hierna heb ik TrueNAS SCALE geïnstalleerd en alles geconfigureerd.
Conclusie
De Jonsbo N3 is een erg mooie NAS kast met een goede balans tussen prijs, mogelijkheden en grootte. In combinatie met de uitgekozen hardware heb ik een mooie en toekomst gerichte NAS server kunnen bouwen. Voortaan wordt elke zondagnacht een automatisch backup (m.b.v. RSync) van mijn hoofd NAS server gemaakt. Het is altijd een fijn gevoel om een recente backup te hebben.
